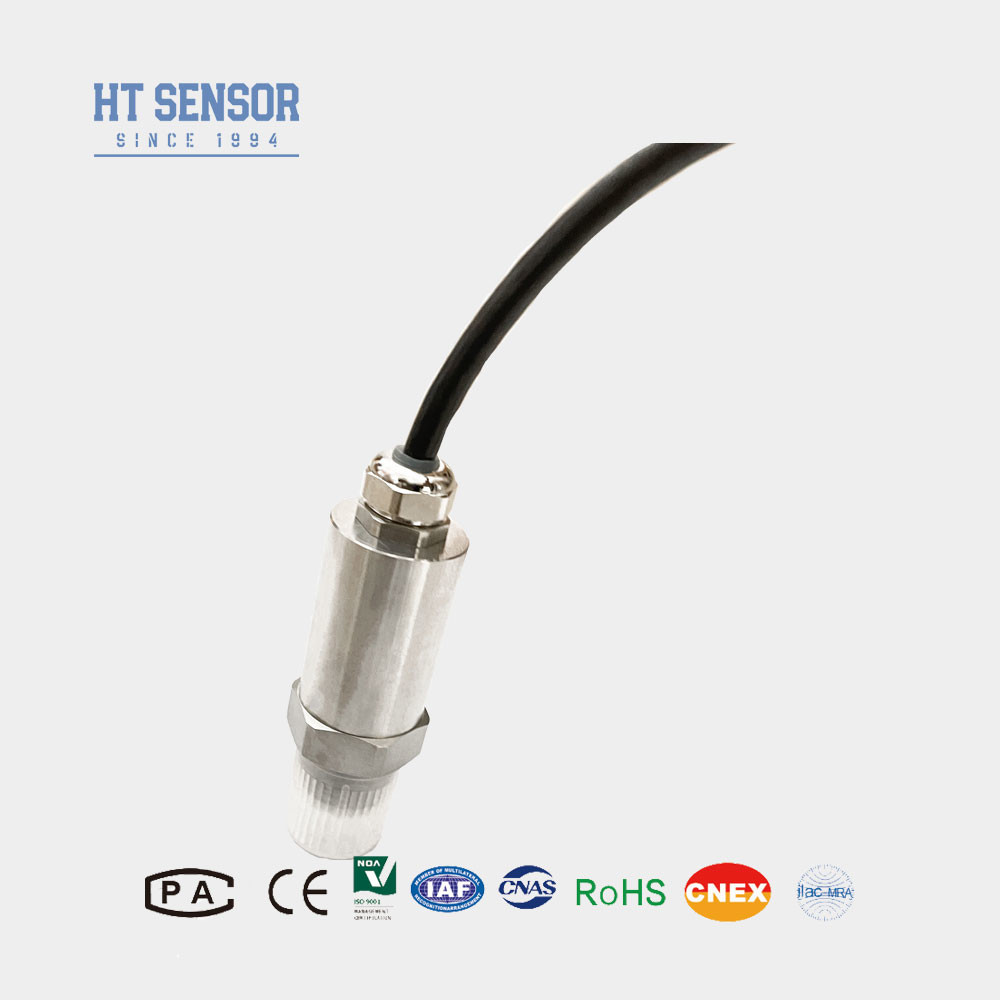

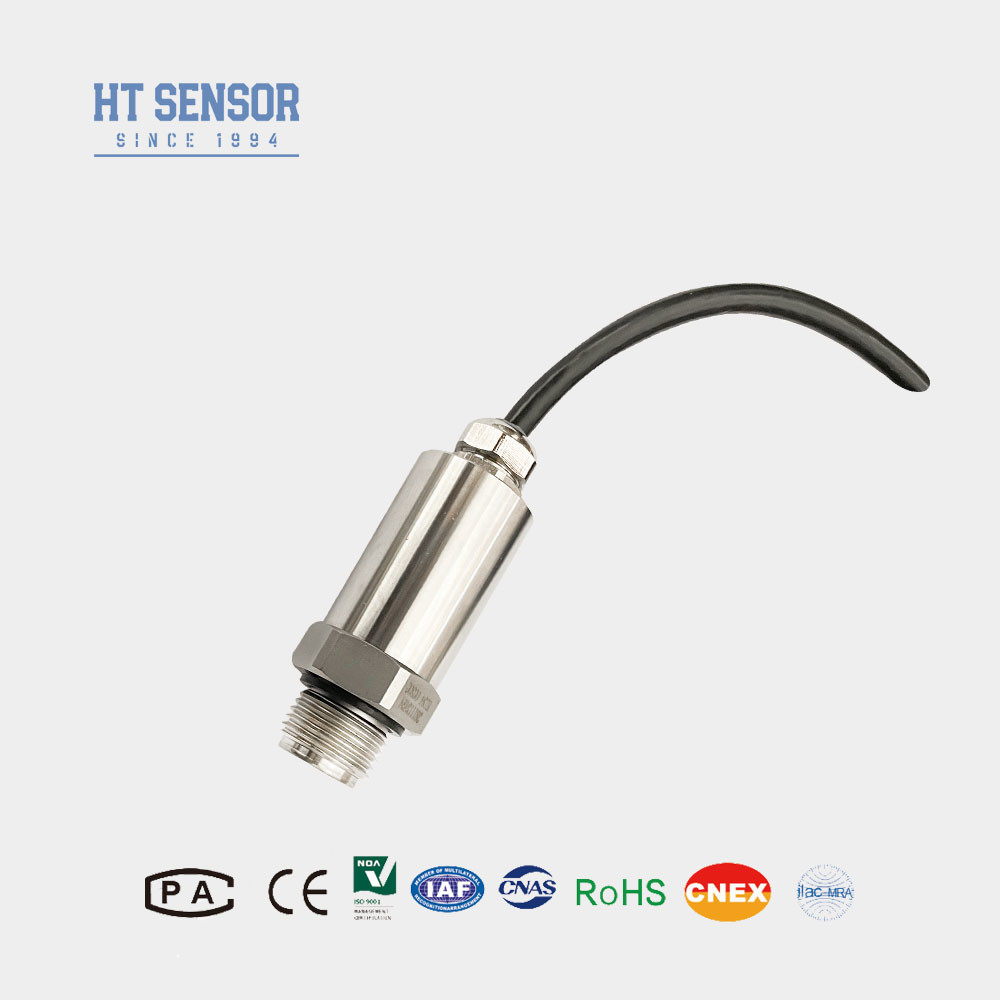

12-32VDC BPHT24-III 산업 자동화 제어 시스템 송신기용 플러시 디아프라그마 압력 센서
Product Details
| 모델 번호: | BPHT24-III | 범위: | 0~10kpa~35Mpa |
|---|---|---|---|
| 힘: | 12-32VDC | 출력: | 4-20mA /0-10VDC 등 |
| 연결하다: | 스레드: G1/2 1/2NPT 또는 M20*1.5 | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 종류: | 플러시 다이어프램 압력 센서 | 측정 매체: | 액체, 가스, 음료 접착제 등 |
| 강조하다 |
BPHT24-III 플러시 디아프라그마 압력 센서,12-32VDC 플러시 디아프라그마 압력 센서 |
||
Product Description
산업 자동화 제어 시스템용 BPHT24-III 플러시 디아프라그마 압력 센서
BPHT24 압력 송신기
플러시 디아프라그마 압력 센서 도입:
BPHT24 스플러시 대막 압력 센서 송신기 는 산업 자동화 제어 시스템에서 일반적으로 사용되는 센서입니다.압력 신호를 표준 전기 신호로 변환 할 수 있습니다그 스레드 설계는 설치가 매우 편리하며 평면 필름 구조는 더 안정적인 측정 결과를 제공합니다. 또한이 센서는 또한 높은 정확성, 높은 신뢰성,그리고 다른 특징, 다양한 압력 측정 응용 프로그램에서 널리 사용됩니다.
제품 특성류스프라그마 압력 센서:
1다양한 압력 인터페이스 옵션
2. 중간 스케일 방지 위생적인 응용을 위해 설계
3고 정밀성, 완전히 스테인리스 스틸 구조
4청소가 쉬워
신청서류스프라그마 압력 센서:
1. 316L로 부식성 가스와 액체를 측정하기에 적합합니다.
2환경 보호 및 화학 산업에 이상적입니다.
3해양 및 항공 산업에서 사용됩니다.
4의약품, 바이오 의약품 및 식품 위생 산업에서 사용하기에 적합합니다.
| 성능 매개 변수류스프라그마 압력 센서 | |
| 측정 범위 | 0~35Kpa...~20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.5kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 도표 건설류스프라그마 압력 센서 | |
| 차원 | |
| 주문 팁 |
- 선택하기 전에 검사 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
- 폭발 방지 제품은 주문할 때 디지털 디스플레이 헤드가 제공되지 않습니다.
- LCD 또는 LED 디스플레이 헤드를 탑재한 송신기를 주문할 때, 전원 공급량은 20VDC 이하가 아닌지 확인합니다.
- 안정적인 작동을 위해 현장에 번개 보호 장치를 설치하고 제품 및 전원 공급 장치의 적절한 귀착을 보장하는 것이 좋습니다.
- 플루오르 고무 오링의 가명 작동 온도 범위는 -20°C에서 250°C입니다. 작동 온도가 -20°C 이하라면 EPDM 오링을 선택하시기 바랍니다.
- 기본 케이블 길이는 1.5m이며 3 개의 케이블 재료를 선택할 수 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용합니다.다른 케이블 재료를 필요로 하는 경우, 순서로 지정해 주세요.
- 강한 진동, 즉각적인 충격 힘, 또는 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항이 있다면, 저희에게 알려 주시며 순서에 표시하십시오.
| 주문 안내류스프라그마 압력 센서 | ||||||||
| BPHT24 | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| 제9조 | 표시 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| T | 고온 저항 압력 송신기 | |||||||
| 측정 범위 | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
