| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT sensor |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP156 |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 3000 PC / 달 |
| 모델 번호: | BP156 | 콩네이터: | M12*1 |
|---|---|---|---|
| 보상온도: | -10~70℃ | 하우징 소재: | 316L |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 운송 패키지: | 판지를 가진 표준 수출 패킹 |
| 원산지: | 바오지, 중국 | HS 코드: | 9026201090 |
| 공급 능력: | 2000PCS/Month | 구조형: | 웨드 |
| 측정 매체: | 액체 또는 가스 | 정확도 급: | 0.25%, 0.5% |
| 압력 범위: | 0kpa~10kpa...20MPa | IP 등급: | IP65 |
| 사용자 정의: | 사용 가능 합니다. | ||
| 강조하다: | 산업용 압력 센서,폭발 방지 조정 가능한 압력 센서,4~20mA 압력 센서 |
||

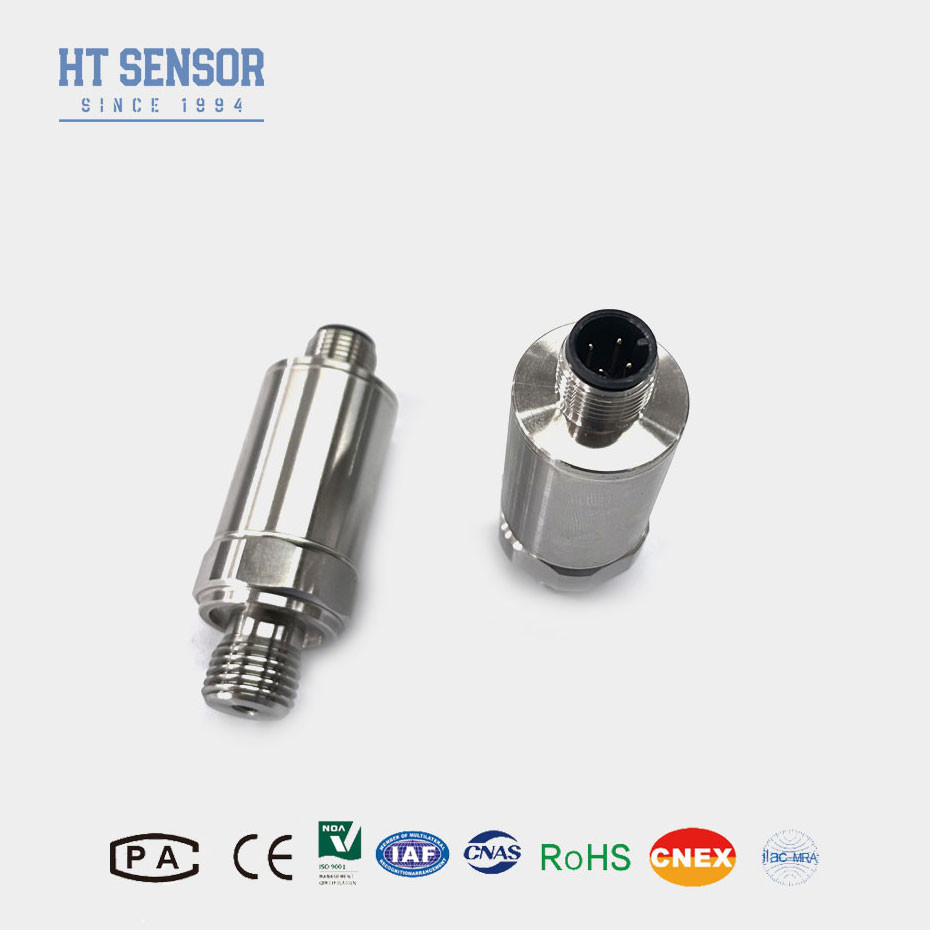

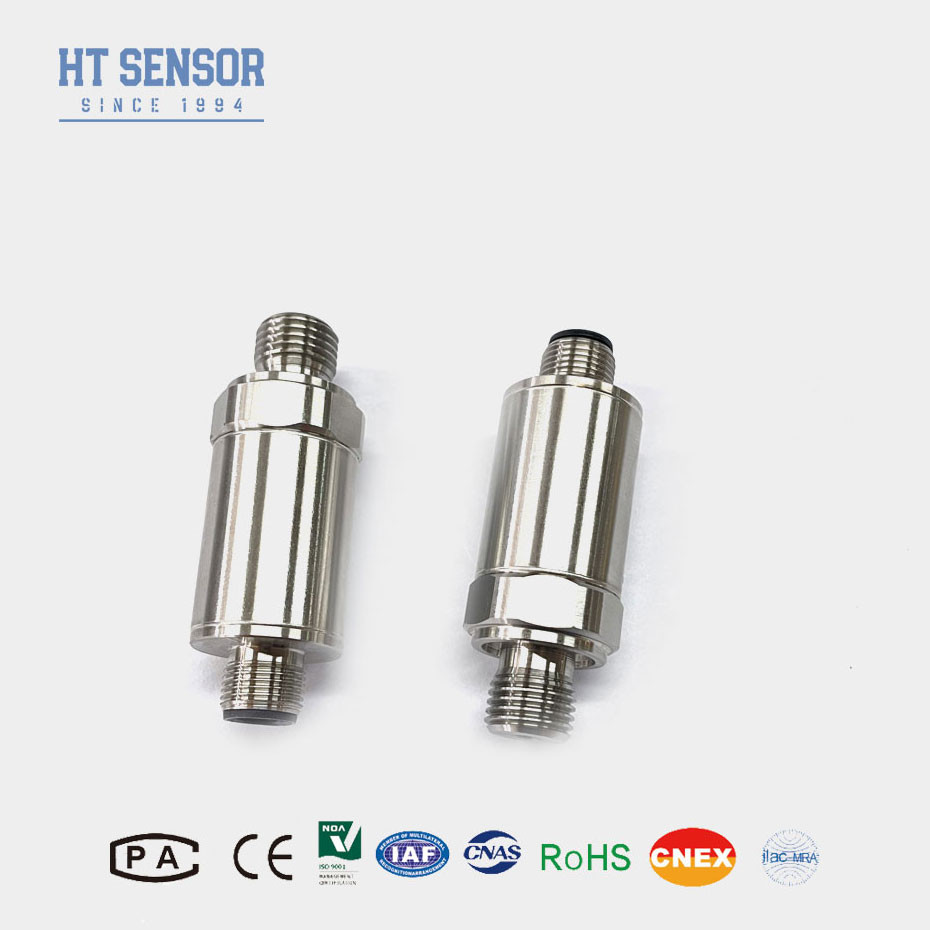

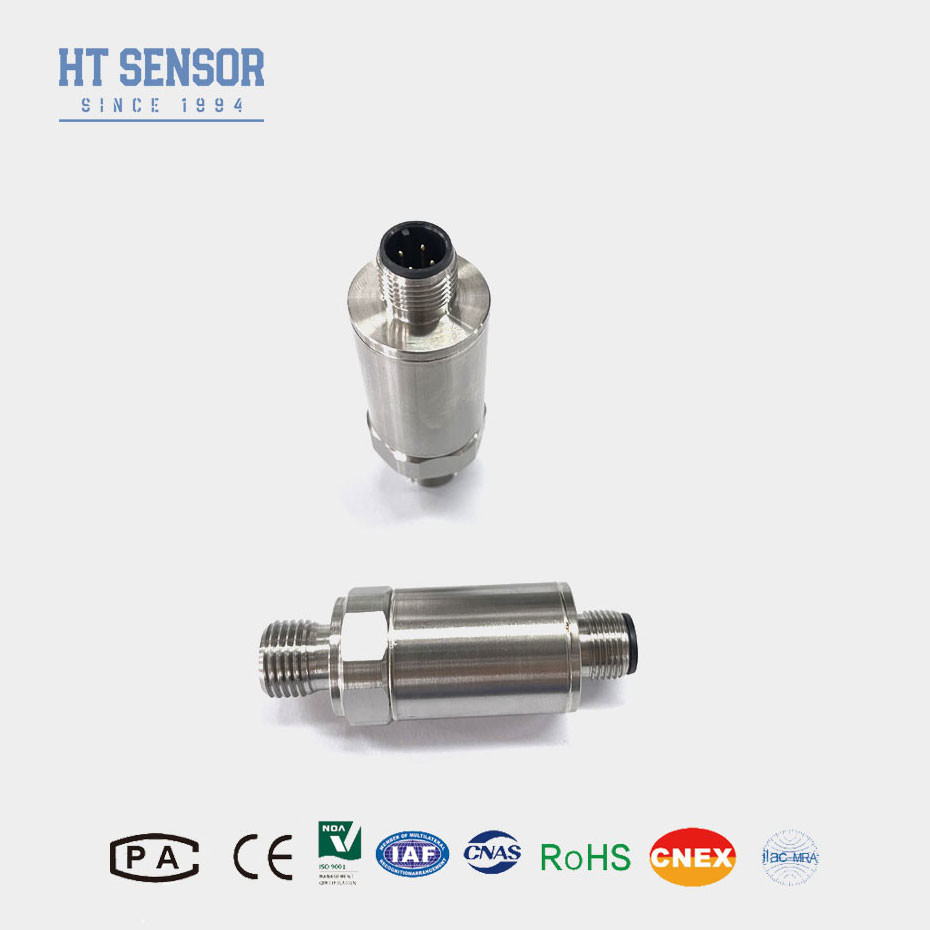

느슨한 실리콘 압력 송신기는 실리콘 대막의 변형을 측정하여 측정 된 압력을 간접적으로 측정하고 해당 전기 신호 출력으로 변환합니다.가벼운 성질 때문에, 가벼운 압력 송신기는 이동성 또는 일시적 응용에 적합하며 다른 위치에 설치 및 사용이 쉽습니다.
제품 특징:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
응용 프로그램:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
|
성능 파라미터:
|
|
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
선택 예제:
| 주문 팁: |
1측정 범위: 필요한 압력 측정 범위, 즉 측정해야 할 최소 압력 값과 최대 압력 값을 결정합니다.선택된 확산 실리콘 압력 송신기의 측정 범위가 응용 프로그램의 요구 사항을 충족하는지 확인합니다..
2출력 신호 유형: 아날로그 신호 (4-20mA 또는 0-10V와 같이) 또는 디지털 신호 (RS485 또는 Modbus와 같이) 와 같은 원하는 출력 신호 유형을 결정합니다.당신이 선택한 송신기의 출력 신호 유형이 제어 시스템 또는 장치와 호환되는지 확인.
3정확성 요구 사항: 필요한 압력 측정 정확성을 결정합니다. 다른 응용 프로그램에는 다른 정확성 요구 사항이있을 수 있습니다.당신의 애플리케이션 필요에 맞는 분산 실리콘 압력 송신기를 선택.
4온도 범위: 선택 된 송신기가이 온도 범위에서 제대로 작동 할 수 있는지 확인하기 위해 응용 환경의 온도 범위를 고려하십시오.
5매체 호환성: 액체 또는 기체와 같은 측정 매체의 특성을 이해하고 선택 된 확산 실리콘 압력 송신기가 해당 매체와 호환되도록하십시오..
6. 장착 방법: 플랜지 장착, 스레드 장착 또는 다른 방법과 같은 송신기의 장착 방법을 결정하십시오. 당신이 선택한 송신기가 설치 요구 사항에 부합하는지 확인하십시오.
7보호: 방수 및 폭발 방지 수준과 같은 응용 환경의 보호 수준 요구 사항을 고려하십시오.요구 사항을 충족하는 분산 실리콘 압력 송신기를 선택.
8인증 및 표준: 선택한 송신기가 CE 인증, RoHS 지침 등과 같은 관련 인증 및 표준 요구 사항을 준수하는지 확인하십시오.
9공급자 선택: 제품 품질과 판매 후 지원을 보장하기 위해 좋은 평판과 신뢰할 수있는 판매 후 서비스를 가진 신뢰할 수있는 공급자를 선택하십시오.
| 주문 안내서: | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
