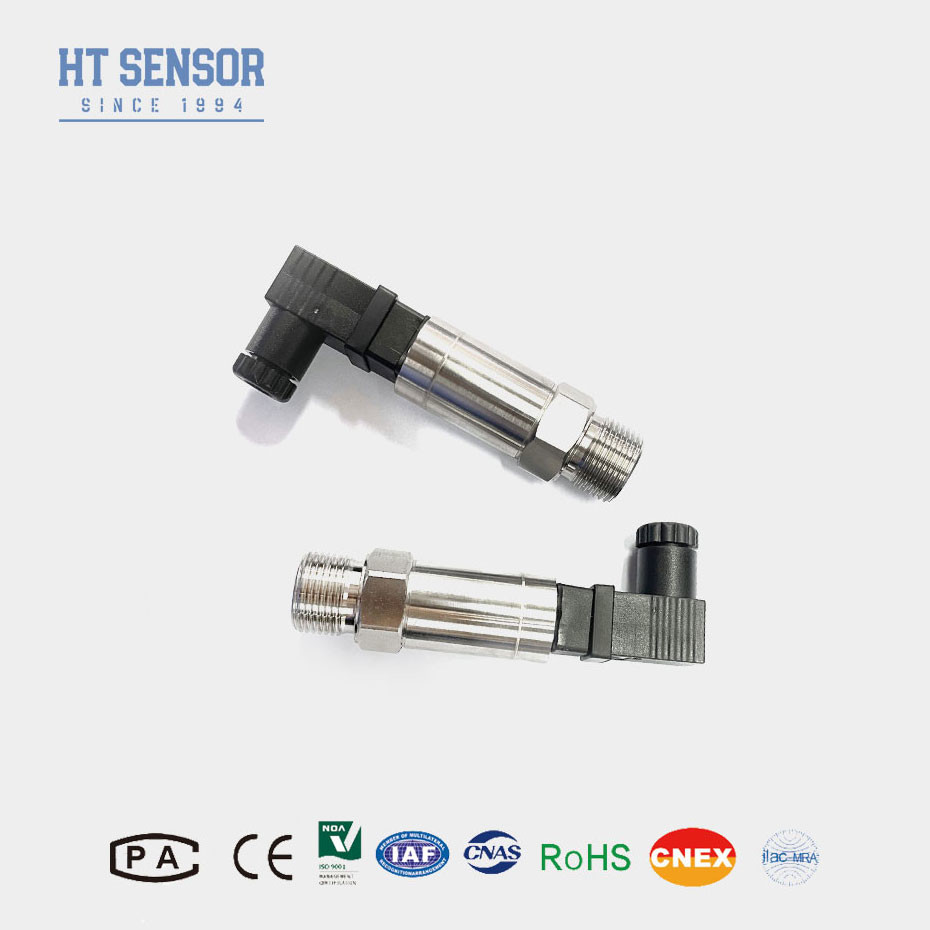

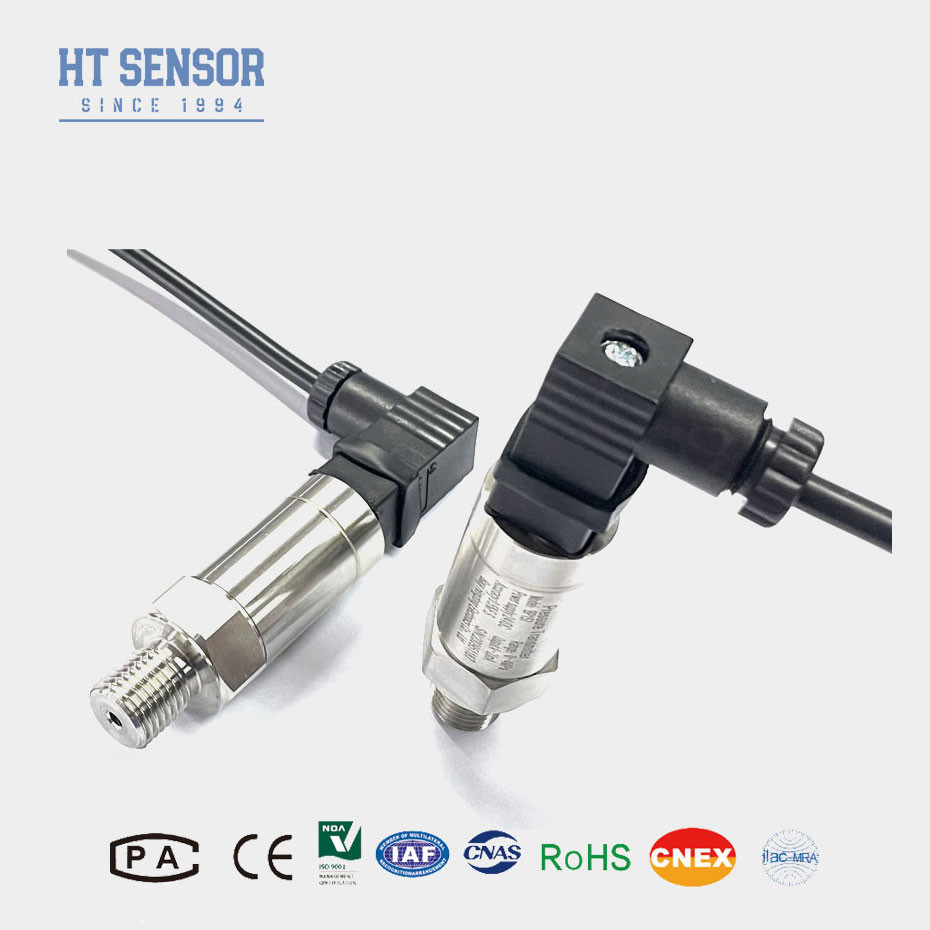

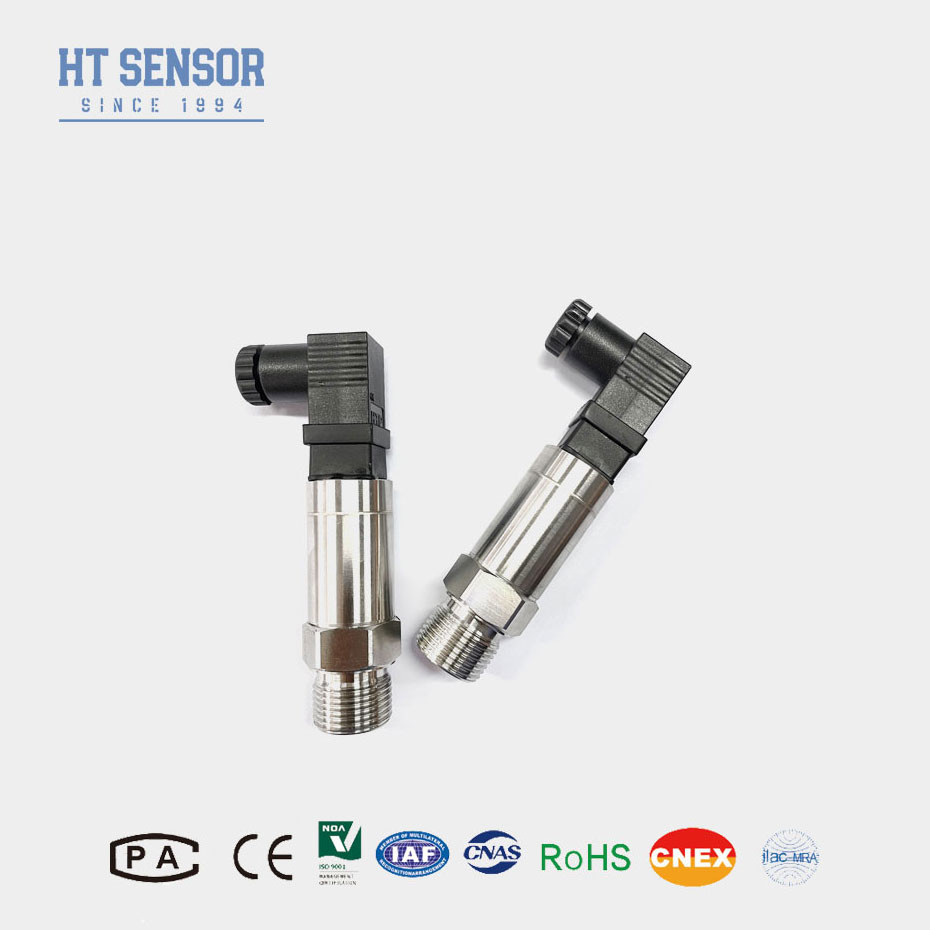

BP157TC 수압 및 공기 제어 시스템에 대한 압력 전송 센서
Product Details
| 모델 번호: | BP157TC | 보상온도: | -30~100C |
|---|---|---|---|
| 하우징 소재: | 304 SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 원산지: | 바오지, 중국 | 종류: | 세라믹 센서 |
| 측정 매체: | 가스 또는 액체 | 압력 범위: | -100KPa~0kPa~10kPa...10MPa |
| 마킹: | ExiaIICT6 | ||
| 강조하다 |
BP157TC 압력 전송 센서,공기 압력 송신기 센서,수압 압력 전송 센서 |
||
Product Description
BP157TC 압력 송신기
압력 송신기 센서 도입:
BP157TC 압력 송신 센서는 신호 측정 요소로 hign quanlity 시리즈 세라믹 센서를 사용합니다. 신호 처리 회로는 스테인레스 스틸 가구 안에 위치합니다.센서 신호를 표준 출력 신호로 변환합니다.이 제품은 안정적이고 신뢰할 수있는 성능을 보장하기 위해 구성 요소, 반품 및 완제품의 엄격한 테스트 및 노화 검사를 받았습니다.
BP157TC는 공간이 제한된 다양한 산업용 압력 측정용으로 설계된 작고 가벼운 콤팩트 압력 송신기입니다.높은 정확성과 신뢰성을 제공합니다., 좁은 공간에서 정확한 압력 측정이 필요한 응용 프로그램에 이상적입니다.
제품 특징:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
응용 프로그램:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
성능 파라미터:
| 측정 범위 | -100KPa ~ 0kPa ~ 200kPa... 10MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 엑시아 IICT6 |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
주문 팁:1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에서 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 반지의 가명 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 반지 밀폐를 선택해야합니다.
주문 안내서:
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5TC | 패커드 플러그 | 6TC | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7TC | 미니 히르슈만 커넥터 | 8TC | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 200kPa... 10MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
