헝통 BP93420-IQ 종이 및 화학 산업 송신기 용 필라그램 압력 센서
Product Details
| 모델 번호: | BP93420-IQ | 보호 등급: | IP65 |
|---|---|---|---|
| 하우징 소재: | 316L | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 상표: | HT센서 | 원산지: | 바오지, 중국 산시 |
| HS 코드: | 9026201090 | 종류: | 플러시 디아프라그마 압력 센서 전송기 |
| 구조형: | 확산형 실리콘 압력 트랜스미터 | 압력 범위: | -100kPa...0kPa ~35kPa...3.5MPa |
| 강조하다 |
종이 플러시 디아프라그마 압력 센서,헝통 플러시 디아프라그마 압력 센서,화학산업 플러시 디아프라그마 압력 센서 |
||
Product Description

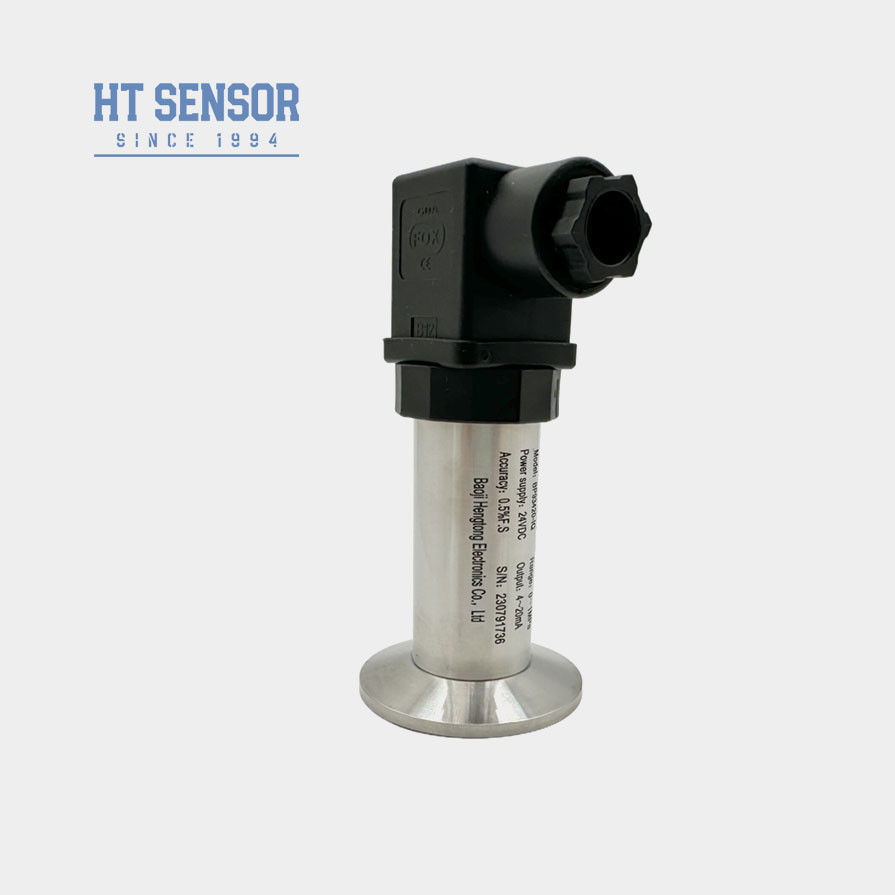

헝통 BP93420-IQ 종이 및 화학 산업용 필러그램 압력 센서
BP93420-IQ 압력 송신기

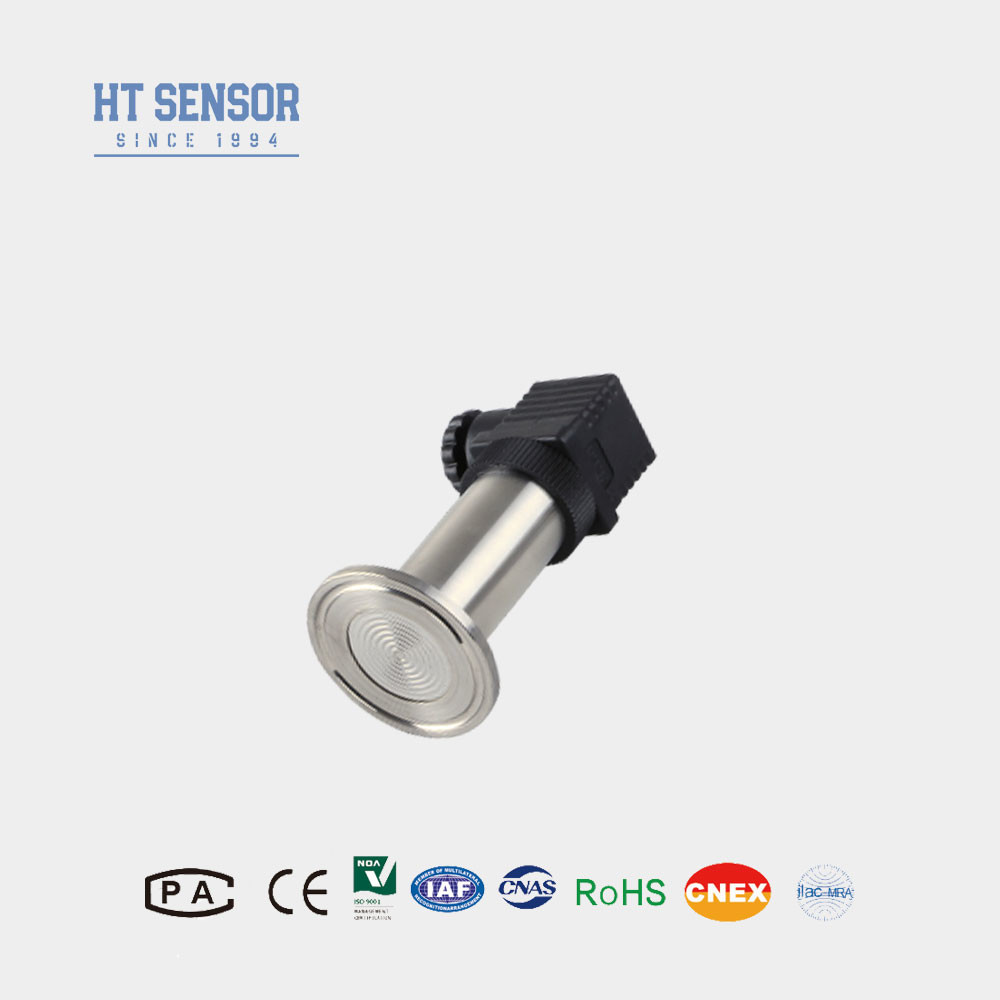

플러시 디아프라그마 압력 센서 도입:
BP93420-IQ 플러시 대막 압력 센서 송신기는 평면 필름 클램프 유형의 압력 송신기를 채택합니다. 표준 압력 송신기 기반,그것은 측정 대막과 압력 송신기 밀폐 재료 사이의 직접 접촉을 피하기 위해 용접 밀폐 대막 구조를 채택따라서, 그것은 비정상적인 매체와 특별한 경우에 압력 측정에 대한 신뢰할 수있는 방법을 제공합니다.용접 밀폐 격리 필름 장치는 다양한 프로세스 연결 구조를 가지고 있으며 고 점도 및 결정 매체의 측정에 적합합니다.이 제품은 식품, 건강, 종이 및 기타 산업에 널리 사용되었습니다.
제품 특성류스프라그마 압력 센서:
1넓은 측정 범위, 50.4mm 클램프 압력 인터페이스
2여러 출력 신호 옵션
3- 정렬 가능한 0과 전체 스케일
4높은 정밀도, 복수의 무성 과정 연결.
신청서류스프라그마 압력 센서:
1. 316L로 부식성 가스와 액체를 측정하기에 적합합니다.
2- 의료, 바이오 의약품, 식품 위생 산업
3종이 및 화학 산업에서 사용되며 하수수 수준 및 음료 캔 압력 측정에 사용됩니다.
| 성능 매개 변수류스프라그마 압력 센서 | |
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ≤0.1%FS |
| 히스테레시스 | ≤0.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.2kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 주문 팁 |
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장하는 것이 좋습니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 공급됩니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

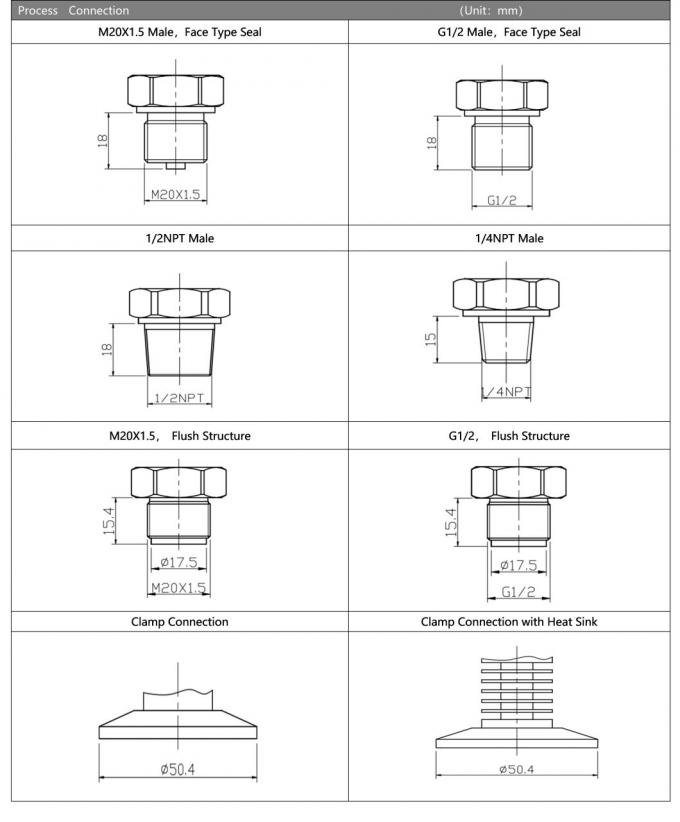

| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
