| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | RoHS, ISO9001 |
| 모델 번호: | BP93420D II |
| 최소 주문 수량: | 1 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 5-8 평일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 3000 PC / 달 |
| 모델: | BP93420D-III | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 5VDC 24VDC | 출력: | 0.5-4.5V 4-20mA 그리고 기타 |
| 소재: | 스테인리스 스틸 | 가닥: | 남성 및 여성 OEM |
| 유압식: | 차등 압력 | 보호 클래스: | IP65 |
| 작업 온도: | -10-70C | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다: | 가스 측정 차차 압력 송신기,액체 측정 차차 압력 송신기,HT 센서 차차 압력 송신기 |
||

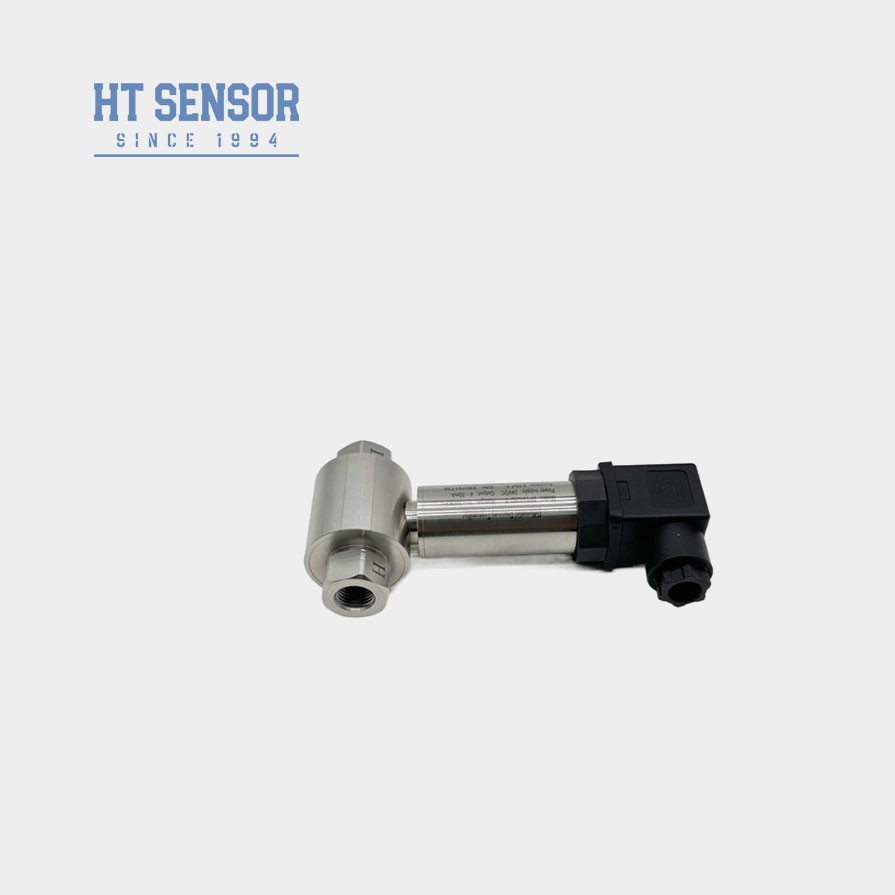

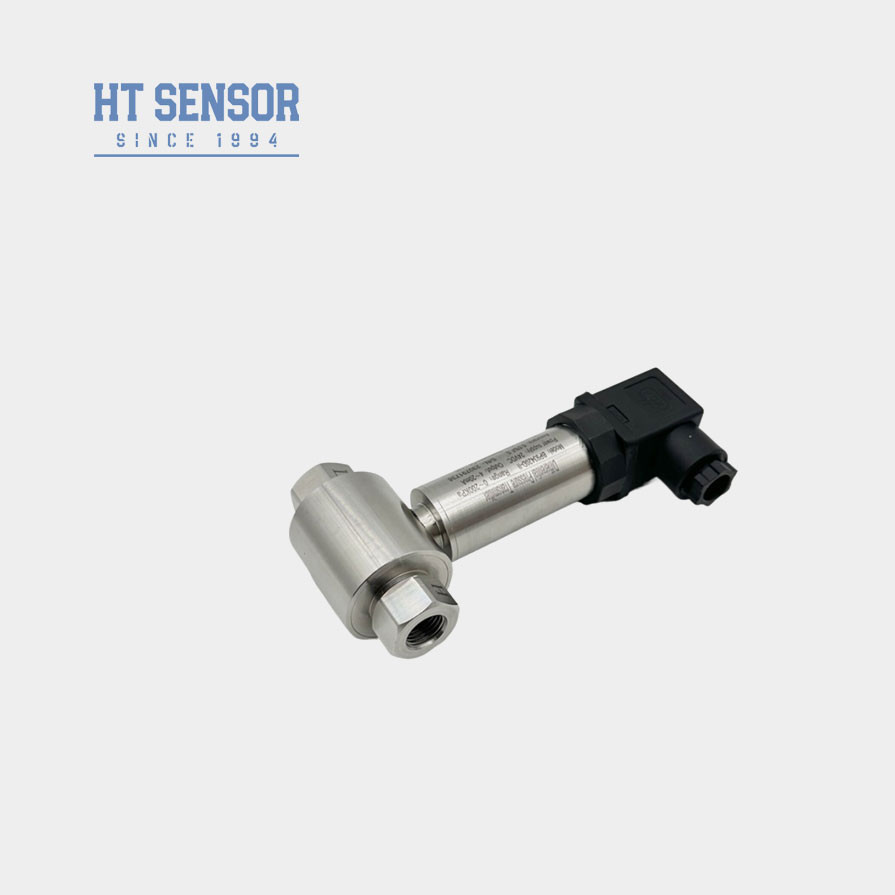

HT 센서 DIN 가스와 액체를 측정하기 위한 디퍼셜 압력 송신기 장착
BP93420DIID이분법P재발송신기
차차 압력 송신기 도입:
BP93420DII 차차 압력 송신기는 분산 실리콘 피에조 저항 센서를 사용합니다.측정 매체의 압력 차이는 센서의 양쪽에 있는 파동 대막에 위치할 때, 센서 칩의 Wheatstone 브리지의 신호 출력은 압력 차이와 좋은 선형 관계를 가지고 있으며 압력 차이는 정확하게 측정 될 수 있습니다.그것은 석유 파이프 라인에서 다양한 가스 및 액체의 압력 차이 측정에 적합합니다.화학, 전력, 수력 및 기타 산업.
제품 특성차차 압력 송신기:
| 성능 매개 변수차차 압력 송신기: | |
|---|---|
| 측정 범위 | 0~10KPa...~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 보상 온도 | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0.5·4.5V | 5VDC |
| 주문 안내차차 압력 송신기: | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa...~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
