316L 스테인리스 스틸 호환성 플러시 디아프라그마 실리콘 압력 센서
Product Details
| 모델 번호.: | HT24 | 실: | G1/2 M20*1.5 |
|---|---|---|---|
| 와이어링 형식: | 4선 또는 금도금 Kovar 핀 | 측정 매체: | 가스와 액체 |
| 범위: | 0~10kpa~20mpa | 힘: | 1.5MA |
| 운송 패키지: | 판지 상자 | 등록 상표: | 켄트롱 |
| 기원: | 중국 바오지 | 유형: | 압저항 플러시 압력 센서 |
| 을 위한: | 확산 실리콘 플러시 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 316L 스테인리스 스틸 | 사용자 정의: | OEM |
| 강조하다 |
316L 스테인리스 스틸 실리콘 압력 센서,호환성 실리콘 압력 센서,플러시 디아프라그마 실리콘 압력 센서 |
||
Product Description
316L 스테인리스 스틸 호환성 플러시 디아프라그마 실리콘 압력 센서
HT24 실리콘 피에조레시스티브 압력 센서
플러시 디아프라그마 실리콘 압력 센서 도입
HT24는 매우 안정적인 분산 실리콘 칩을 가진 플러시 대막 압력 센서입니다. 민감한 칩은 측정 매체와 직접 접촉하지 않습니다.압력은 스테인리스 스틸 대막과 밀폐 실리콘 오일을 통해 민감한 칩으로 전송됩니다.이 제품은 가닥과 함께 평평한 대막 구조, G1/2 M20* 1.5 1/2NPT가 가장 일반적으로 사용되는 가닥입니다. 청소하기 쉽고 높은 신뢰성. 식품, 건강 및 기타 산업에 적합합니다.
제품 특성용액 디아프라그마 실리콘 압력 센서:
- 첨단 기술과 316L 스테인리스 스틸 가구를 활용하여디아프라그마를 위한 티타늄과 하스텔로이 같은 재료입니다.
- 온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로를 사용하는 교정.
- 뛰어난 신뢰성, 반복성, 안정성
- 변막 구조를 닦아 깨끗하게 합니다.
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 식품 및 음료 산업
- 산업 프로세스 제어
- 의약품 산업
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ

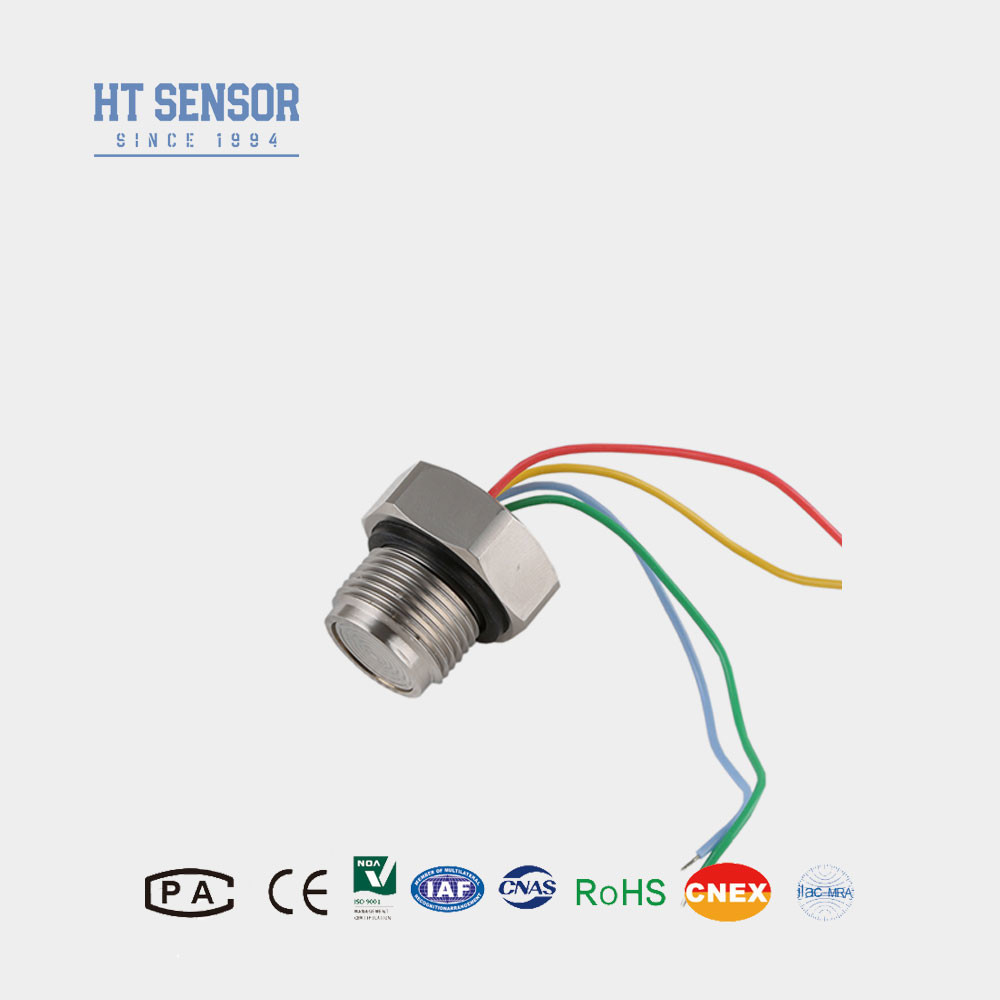

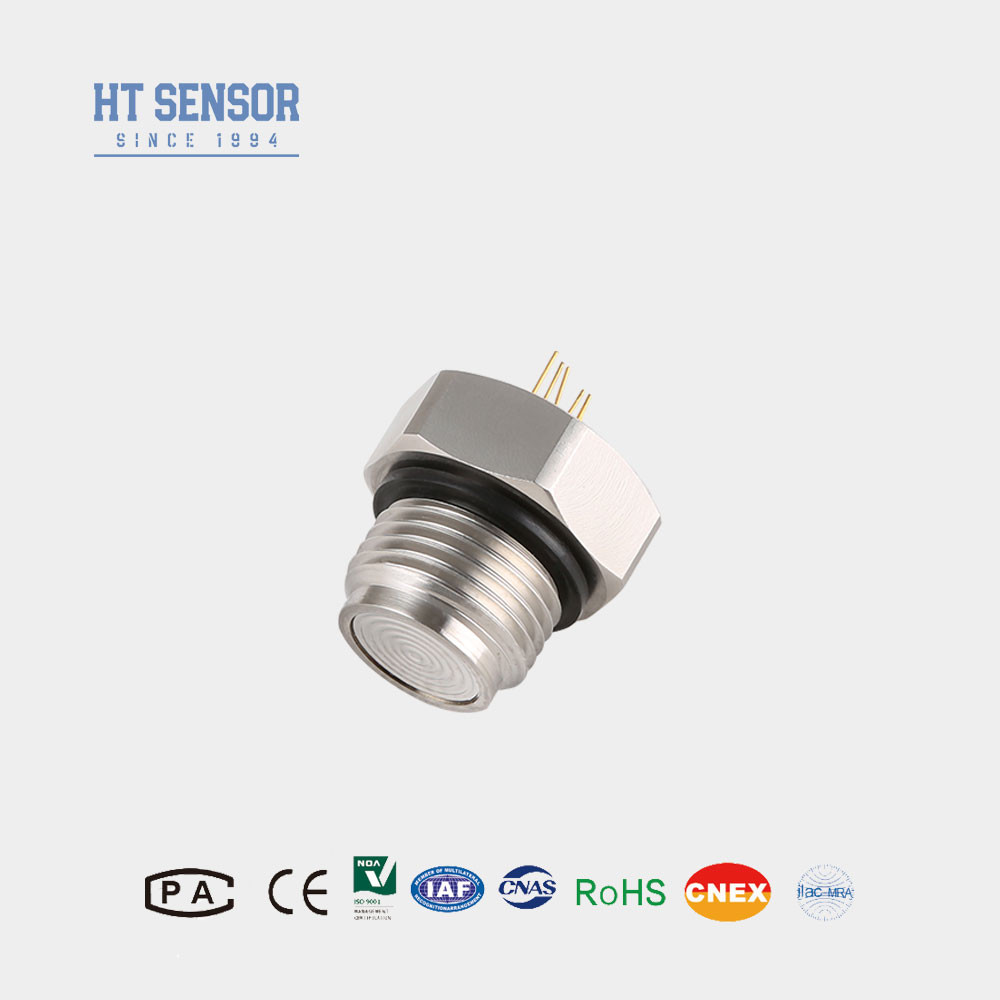

- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수용액 디아프라그마 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변화가 없습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~55g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
- 1조립 중에 필요한 밀착도를 달성하기 위해 코어 크기와 송신기 하우스의 조정에주의를 기울여야합니다.
- 2. 껍질 조립 과정에서, 수직 정렬을 보장하고 균일 압력을, 고착 또는 손상을 보상 보드를 피하기 위해.
- 3테스트 매체는 코어 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
- 4센서 대막을 손으로 또는 날카로운 물체로 누르는 것을 피하십시오. 대막의 변형 또는 구멍으로 인해 핵을 손상시키지 않도록합니다.
- 5압력 측정기의 압력 코어 입구 대기 개방 유지, 물, 증기, 또는 부식 매개체가 부정적인 압력 측정기의 압력 코어 챔버로 방지.6. 변경 핀이 있다면, 참조를 위해 실제 선도자의 라벨에 따라 부탁드립니다.
