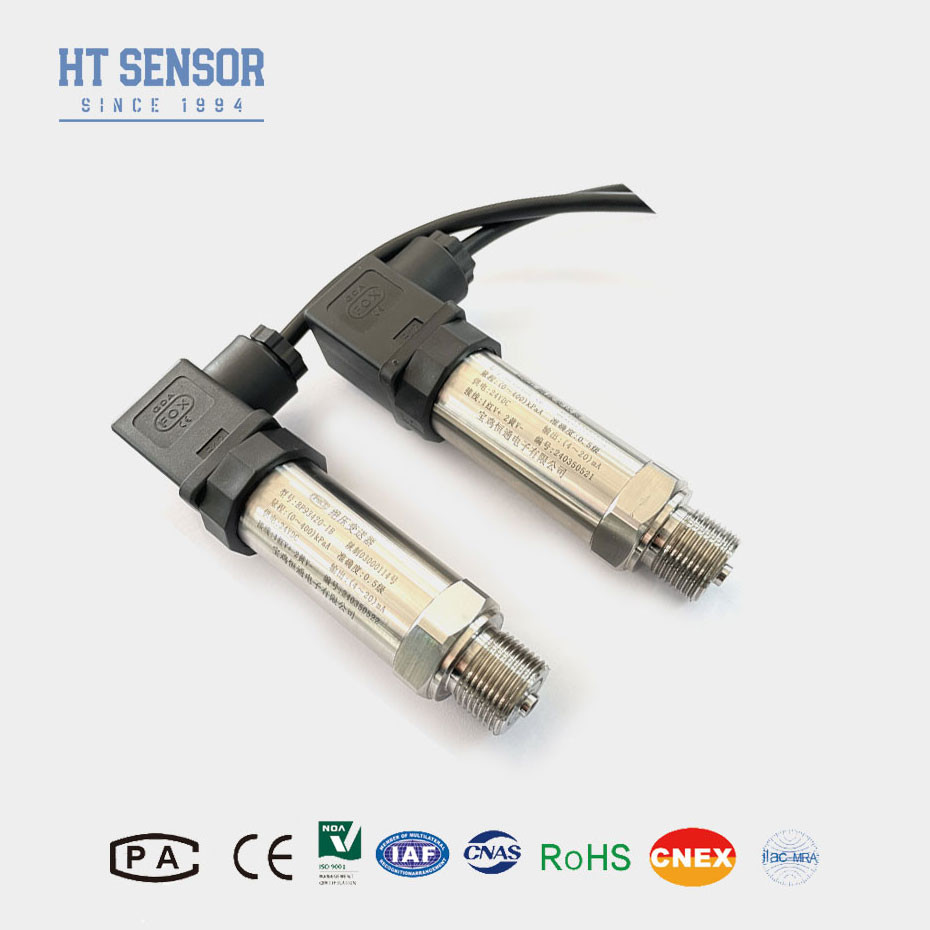

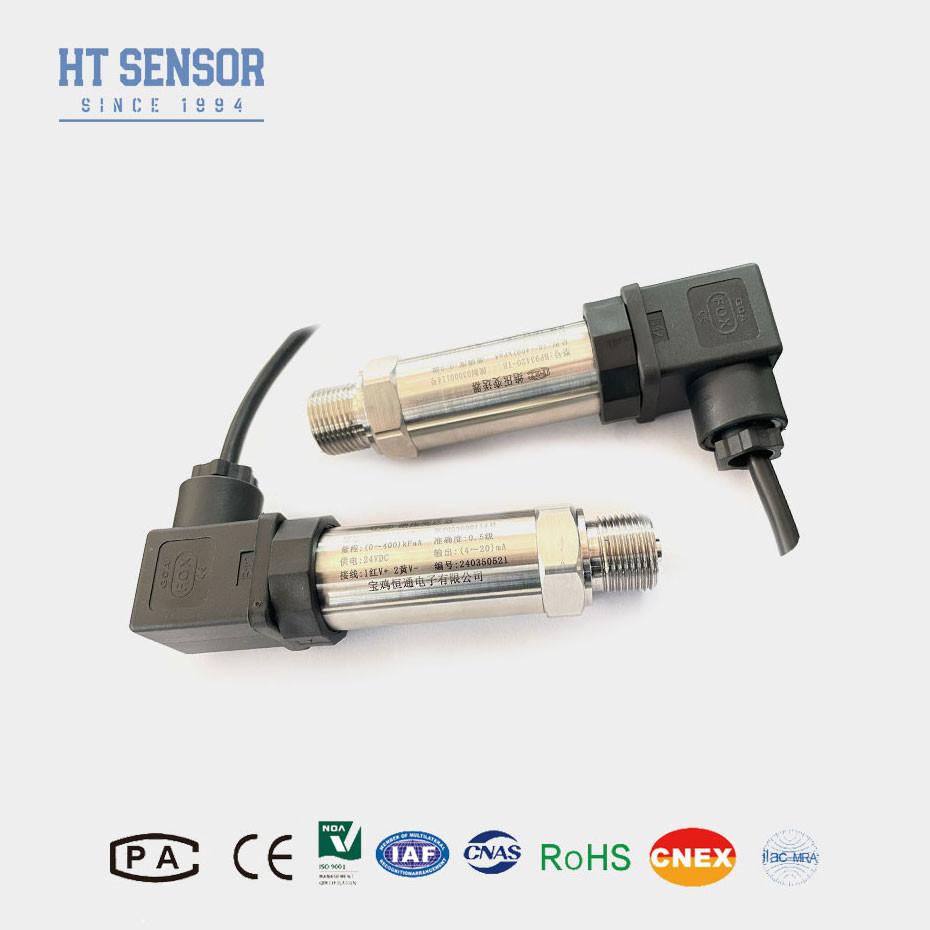

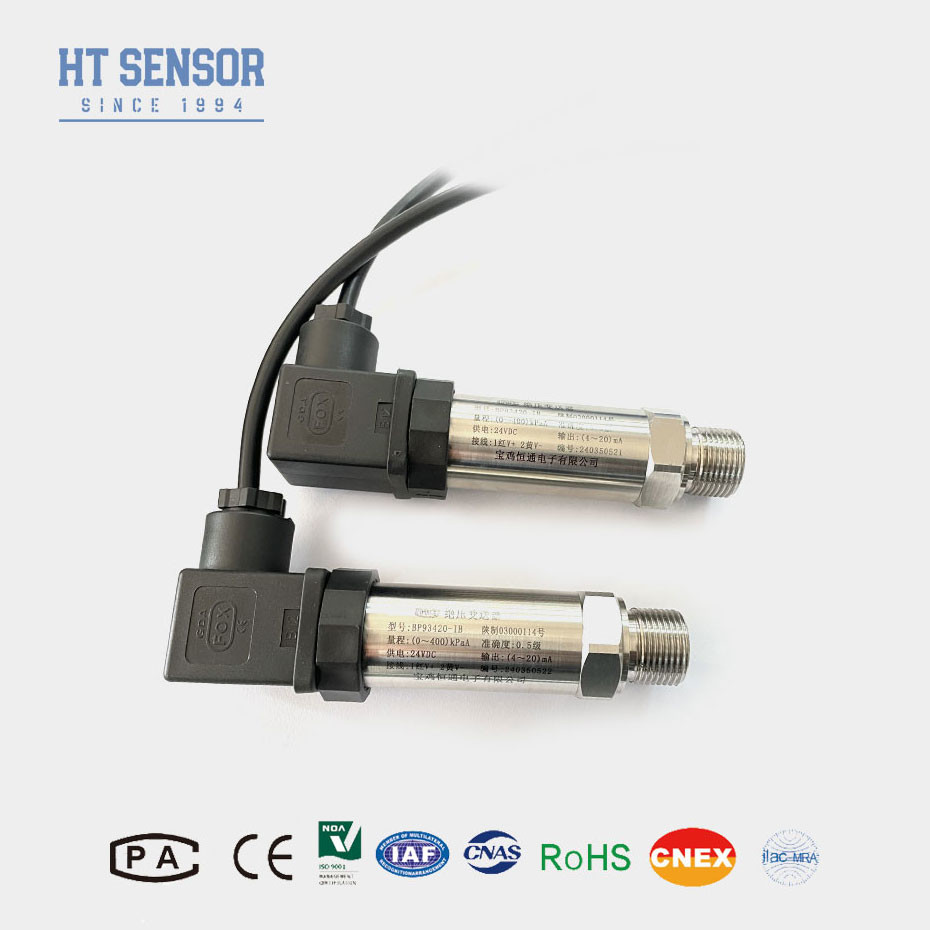

BP93420IB 고정도 압력 측정용 압력 송신 센서
Product Details
| 모델 번호: | BP93420 ib | 힘: | 5VDC /12-36VDC |
|---|---|---|---|
| 가닥: | G1/2, M20*1.51/2NPT | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 하우징 소재: | 316L 또는 304SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 측정 매체: | <i>Liquid air.</i> <b>액체 공기.</b> <i>water oil</i> <b>물 기름</b> | 정확도 급: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| 압력 범위: | 0kpa~5kpa...100MPa | 출력 신호: | 4~20mA 또는 RS485 모도버스 |
| 강조하다 |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB 분산 실리콘 압력 센서 빠른 반응 시간 압력 센서
BP93420IB 압력 송신기 센서
압력 송신기 센서 도입:
BP93420IB 분산 실리콘 압력 센서는 분산 실리콘 기술을 사용하여 압력 변화를 측정하는 압력 감지 장치의 일종입니다.이 센서는 압력 아래에서 변형되는 얇은 실리콘 대막으로 구성됩니다., 저항의 변화를 유발합니다. 저항의 변화는 전기 신호로 변환되며, 가해지는 압력을 결정하기 위해 처리되고 해석 될 수 있습니다.분산 실리콘 압력 센서의 주요 장점 중 하나는 압력 측정의 높은 감수성과 정확성입니다.그들은 미묘한 압력 변화를 정확하게 감지 할 수 있으며, 정확한 압력 모니터링이 필수적인 광범위한 응용 분야에 적합합니다.
제품 특성압력 전송 센서:
1고 정밀: 분산 실리콘 압력 센서는 압력 측정에서 높은 정밀도를 제공하여 정확하고 신뢰할 수있는 결과를 보장합니다.
2광범위한 압력 범위: 그들은 다양한 산업 및 상업용 응용 프로그램에 적합하도록 광범위한 압력 범위에서 적용됩니다.
3빠른 반응 시간: 이 센서는 빠른 반응 능력을 가지고 있으며, 압력 변동의 실시간 캡처와 변화에 대한 신속한 대응을 가능하게합니다.
4컴팩트 크기: 확산 실리콘 압력 센서는 일반적으로 컴팩트 크기를 가지고 있으며, 다른 시스템과 응용 프로그램에 쉽게 통합 할 수 있습니다.
5낮은 전력 소비: 그들은 낮은 전력 소비를 가지고 있으며, 휴대용 장치의 에너지 효율성과 연장 배터리 수명에 기여합니다.
6우수한 선형성: 이 센서는 우수한 선형 특성을 보이며, 다른 압력 범위에서 안정적이고 일관된 출력을 제공합니다.
신청서압력 전송 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
압력 송신기의 성능 매개 변수:
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 압력 송신기 센서의 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3트랜스듀서 LCD 또는 LED 디스플레이 머리로 주문 할 때, 송신기 전력은 20 VDC 미만해서는 안됩니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6기본 케이블 길이는 1.5m이며 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 케이블 또는 폴리에틸렌 케이블 물질을 사용할 수 없습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
7강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭 및 기타 특별한 요구 사항의 경우, 우리의 회사에 알리고 순서에 표시하십시오.
| 압력 송신기 센서 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
