BP157 실리콘 압력 센서로 향상 된 수압 및 공기 제어 시스템
Product Details
| 모델 번호: | BP157 | 전원 공급: | 12-30VDC |
|---|---|---|---|
| 출력 신호: | 4~20mA | 보상온도: | -10~70℃ |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 하우징 소재: | 304 SS |
| 운송 패키지: | 판지를 가진 표준 수출 패킹 | 감지 엘레멘트: | 분산 실리콘 압력 센서 |
| 원산지: | 바오지, 중국 | HS 코드: | 9026201090 |
| 공급 능력: | 2000PCS/Month | 측정 매체: | 액체 또는 가스 |
| 정확도 급: | 00.25%,00.5% | 압력 범위: | 0kpa~10kpa...20MPa |
| IP 등급: | IP65 | ||
| 강조하다 |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

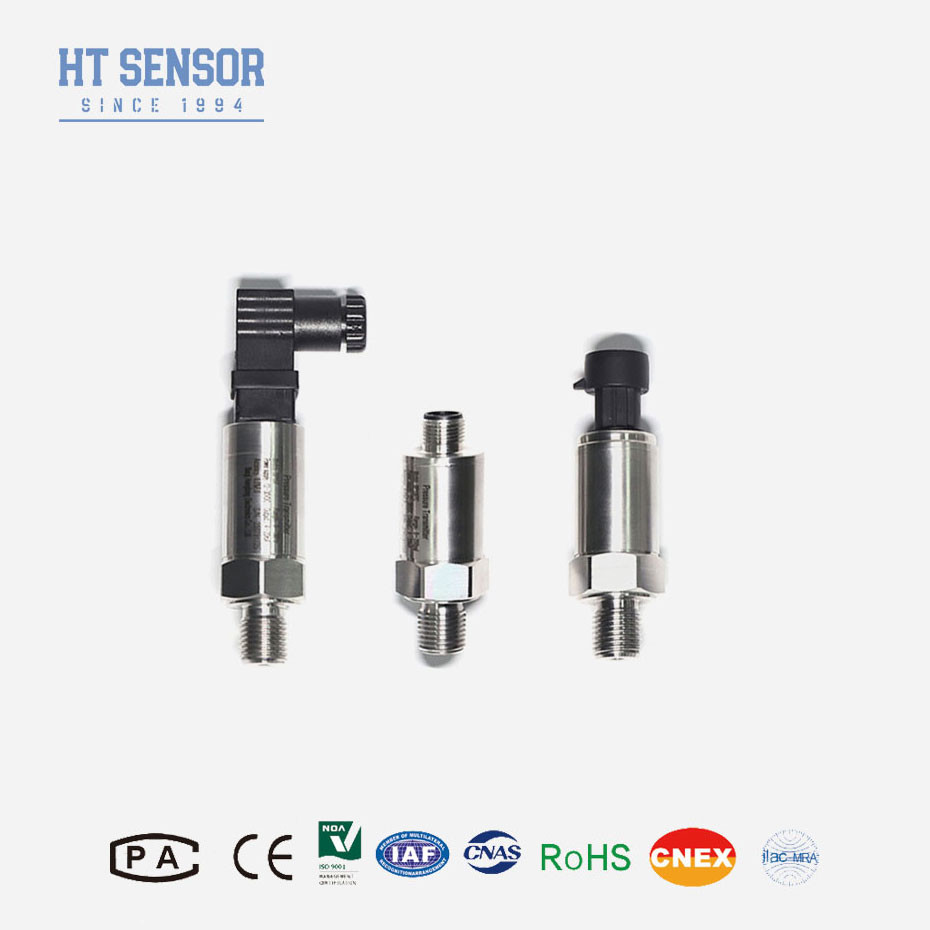

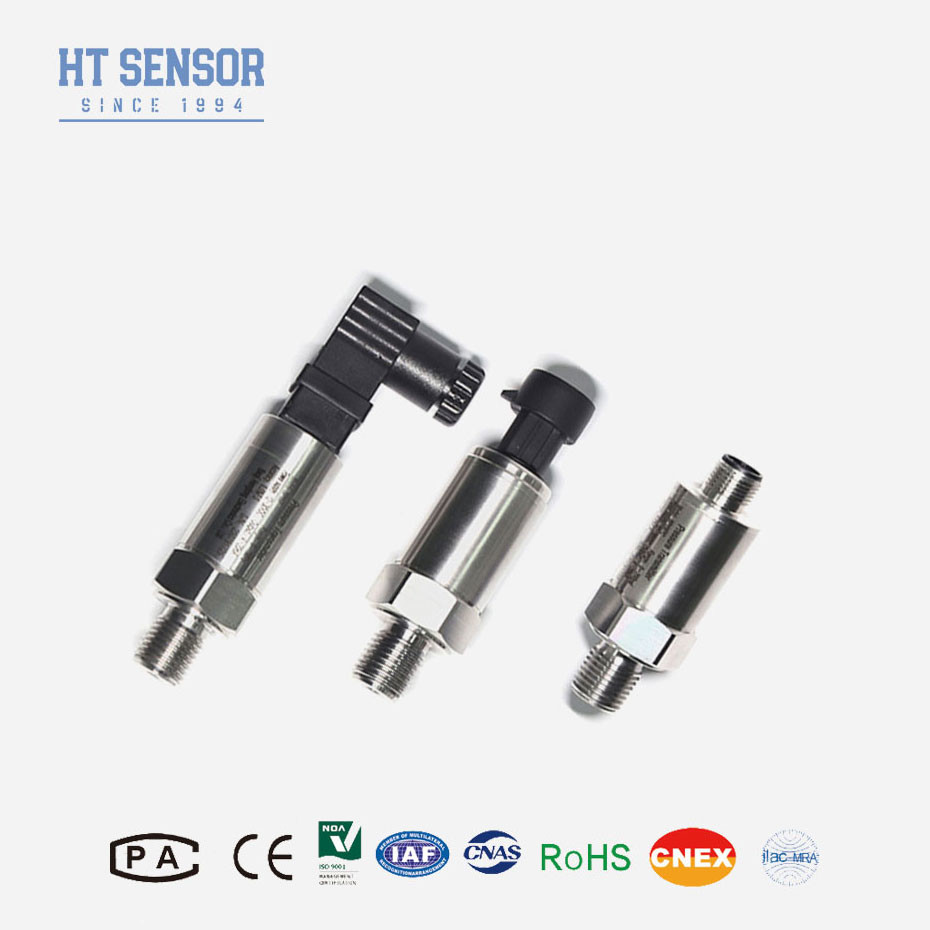

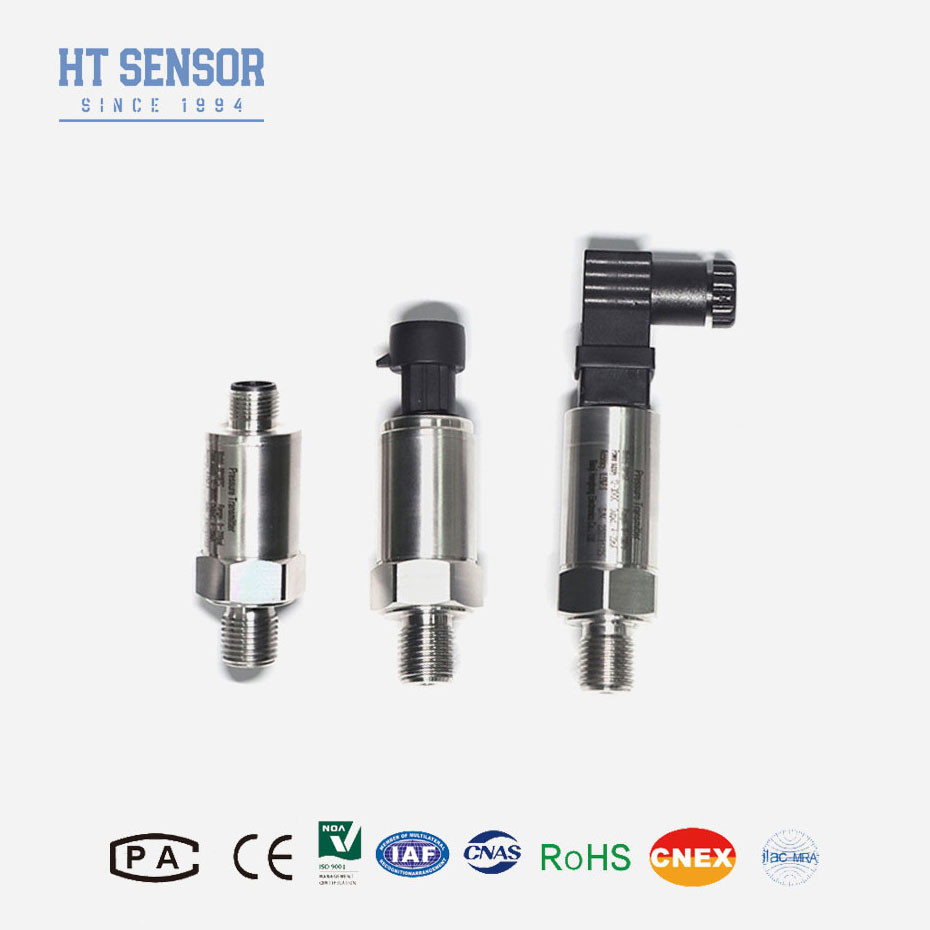

HENGGTONG BP157 스테인스 스틸 OEM 실리콘 압력 센서
BP157 압력 송신기
실리콘 압력 센서 도입:
BP157 실리콘 압력 센서신호 측정 요소로 HT 시리즈 실리콘 압력 내성 격리막 기름으로 채워진 핵을 사용합니다. 신호 처리 회로는 스테인레스 스틸 가구 안에 위치합니다.센서 신호를 표준 출력 신호로 변환합니다.이 제품은 안정적이고 신뢰할 수있는 성능을 보장하기 위해 구성 요소, 반품 및 완제품의 엄격한 테스트 및 노화 검사를 받았습니다.
제품 특징:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
응용 프로그램:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
|
성능 파라미터:
|
|
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 주문 안내서: | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||

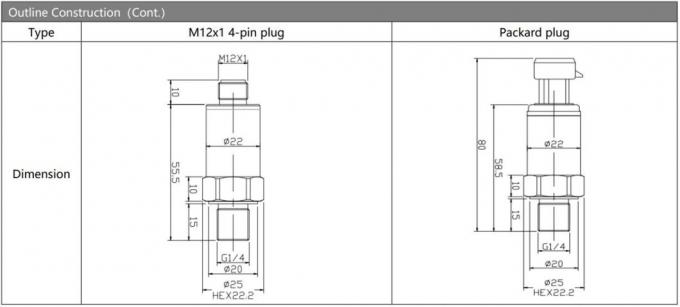

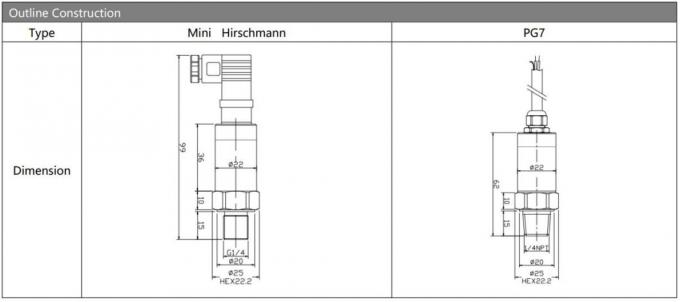

| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

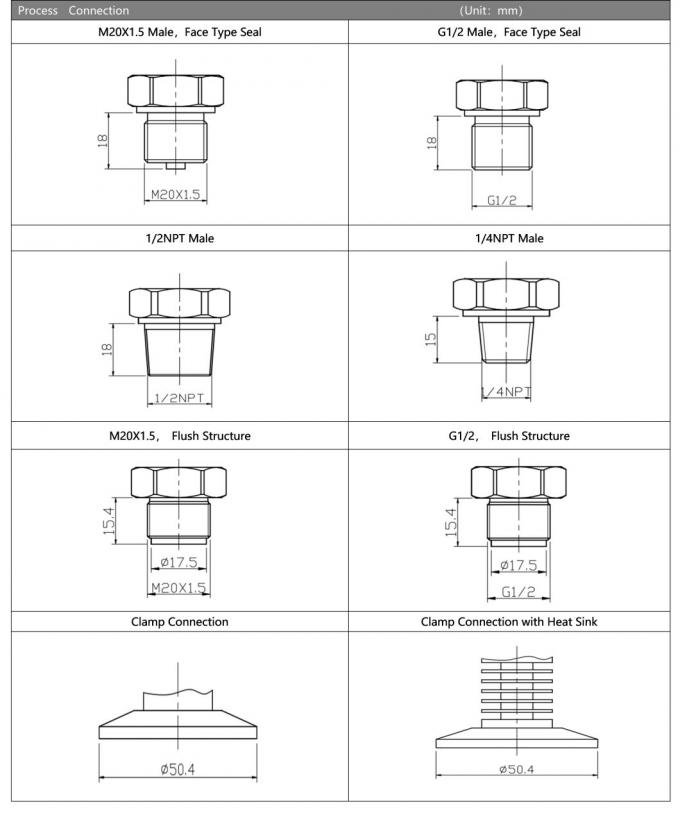

| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||

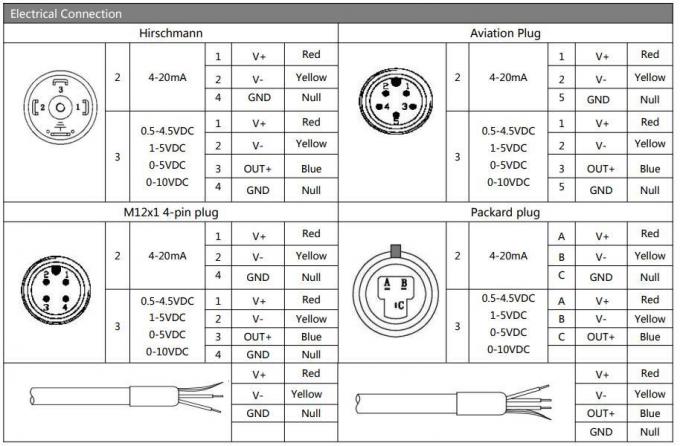

| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
압력 송신기의 보증 기간은 고객에게 안정을 줍니다.제조업체가 재료 또는 제조업의 결함을 신속하고 효율적으로 해결하도록 보장합니다..
