BP93420-IC 고온 압력 송신 센서
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| 강조하다 |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
BP93420-IC 고온 압력 송신 센서
BP93420IC 압력 전송 센서
압력 송신기 센서 도입:

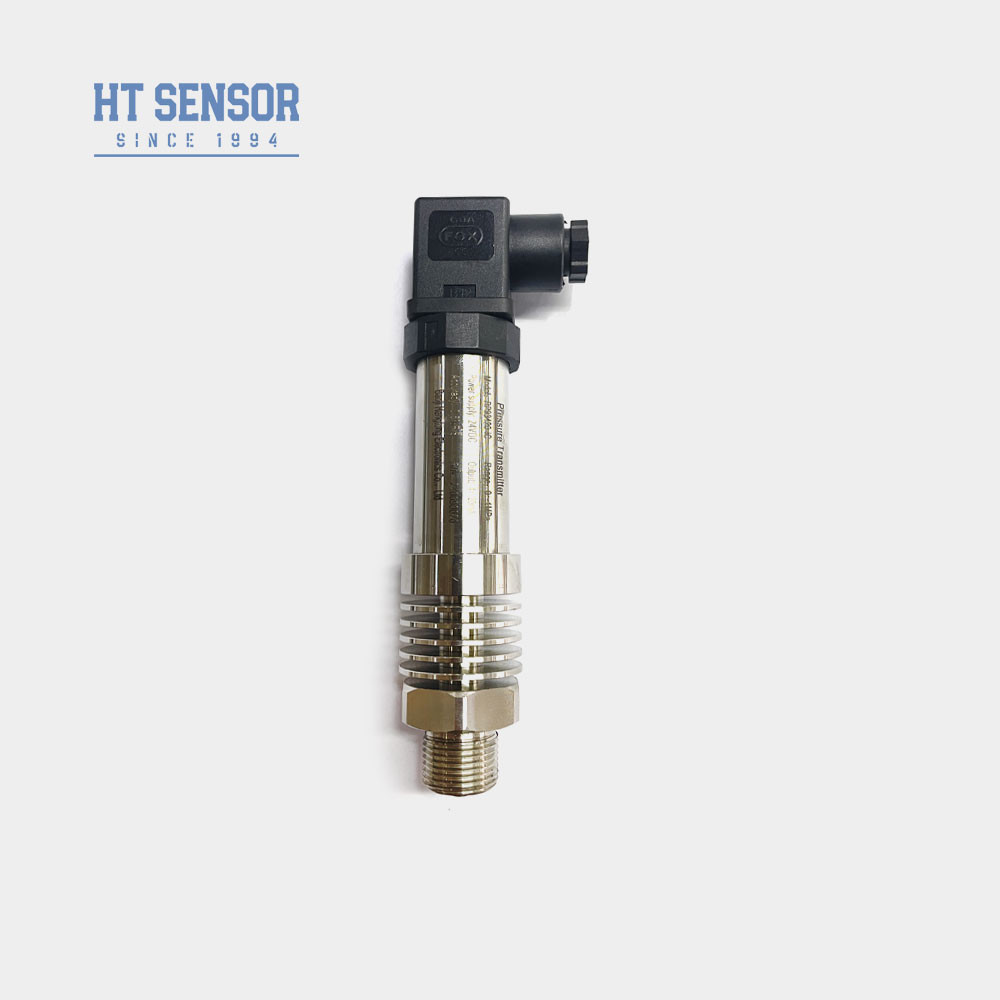

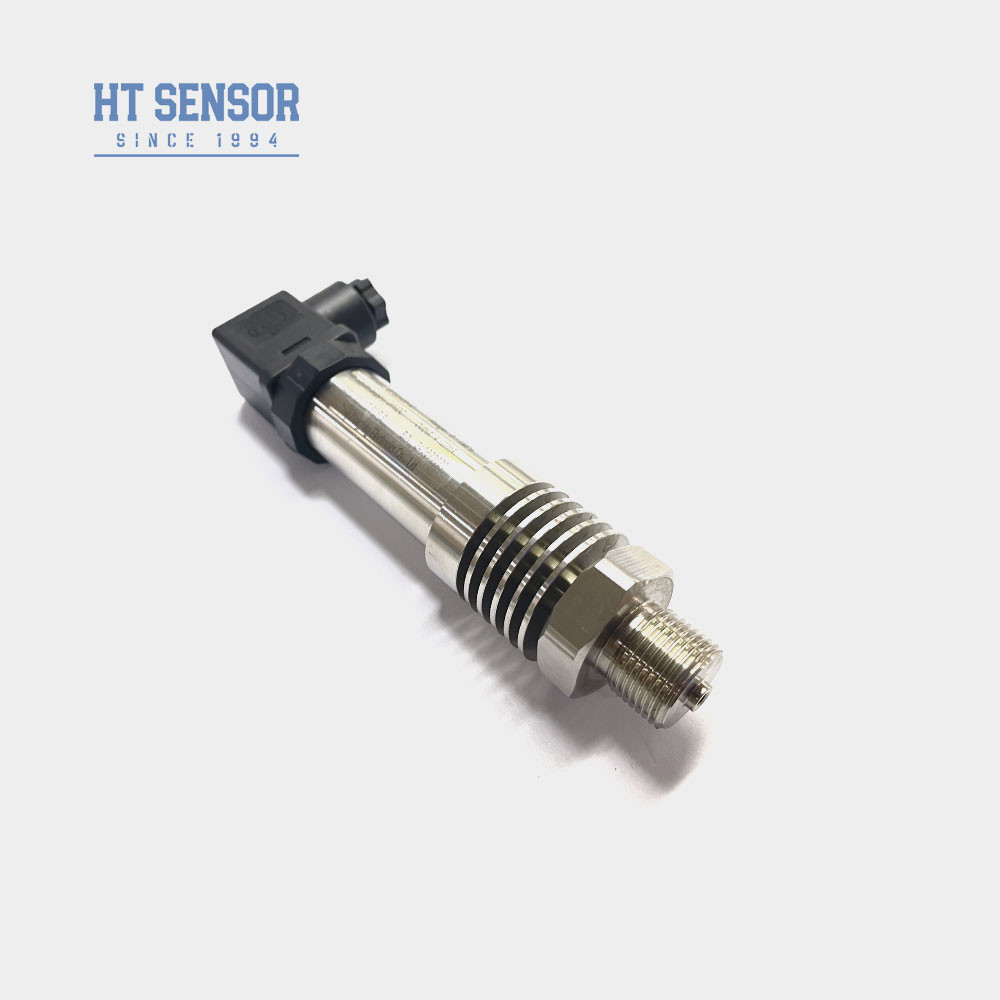

BP93420-IC는 첨단 HT19 시리즈 실리콘 압력 격리 기름으로 채워진 코어를 코어 측정 요소로 사용하는 고온 압력 송신 센서입니다.온도 분산 장치가 센서와 접촉하는 매체를 급격하게 냉각하기 위해 앞쪽 끝에 추가됩니다이 특별한 설계는 높은 온도를 요구하는 환경에 잘 적합하므로 온도 변동이나 더 높은 조건에서 작동하는 애플리케이션에 이상적입니다.그것은 높은 온도 환경에서도 정확하고 신뢰할 수있는 압력 측정이 필요한 산업 공정과 시스템에서 널리 사용됩니다..
제품 특성압력 전송 센서:
- 1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태.
- 2IP65 보호 등급 스테인리스 스틸 구조.
- 3.고 정밀, 모든 스테인레스 스틸 구조.
신청서압력 전송 센서:
- 1316L 스테인레스 스틸로 부식성 없는 가스 및 액체의 압력 측정
- 2해양 및 항공 산업에 적용됩니다.
- 3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 4수압 및 공기 제어 시스템에서 사용됩니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 40MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C ~ 150°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.4kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁 |
1제품을 선택 할 때, 테스트 중인 제품의 접촉 부분과 호환되는 매체를 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이가 포함되어 있지 않다는 것을 참고하십시오.
3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량은 20VDC보다 낮지 않아야합니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5. 케이블이 없는 기본, 예를 들어 폴리에틸렌 케이블 재료로 기본 필요, 다른 케이블 재료가 필요한 경우, 순서에 표시하십시오.
6강한 진동, 즉각적인 충격, 강한 전자기 또는 라디오 주파수 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 순서에 표시하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
