| 원래 장소: | 바오지, 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP93420-IC |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420-IC | 압력 범위: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| 출력: | 4~20mA | 힘: | 12-32VDC |
| 유압식: | 게이지 압력, 절대 압력, 밀봉 | 구조형: | 산업용 압력 센서 송신기 |
| 측정 매체: | 액체, 가스 | 정확도 급: | 00.5% |
| 가닥: | G1/4 OEM | 사용자 정의: | OEM과 ODM |
| 강조하다: | 스테인레스 스틸 산업 압력 센서,12-32VDC 산업 압력 센서,고온 산업 압력 센서 |
||

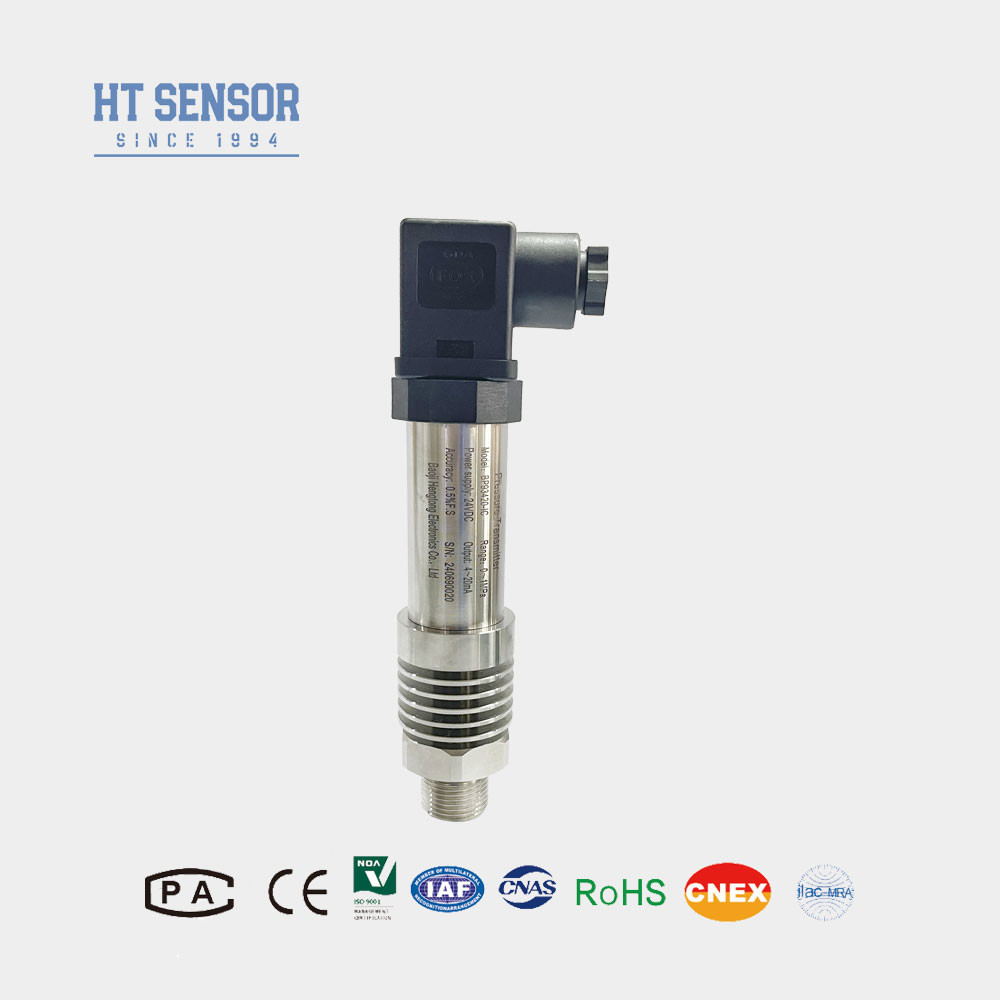

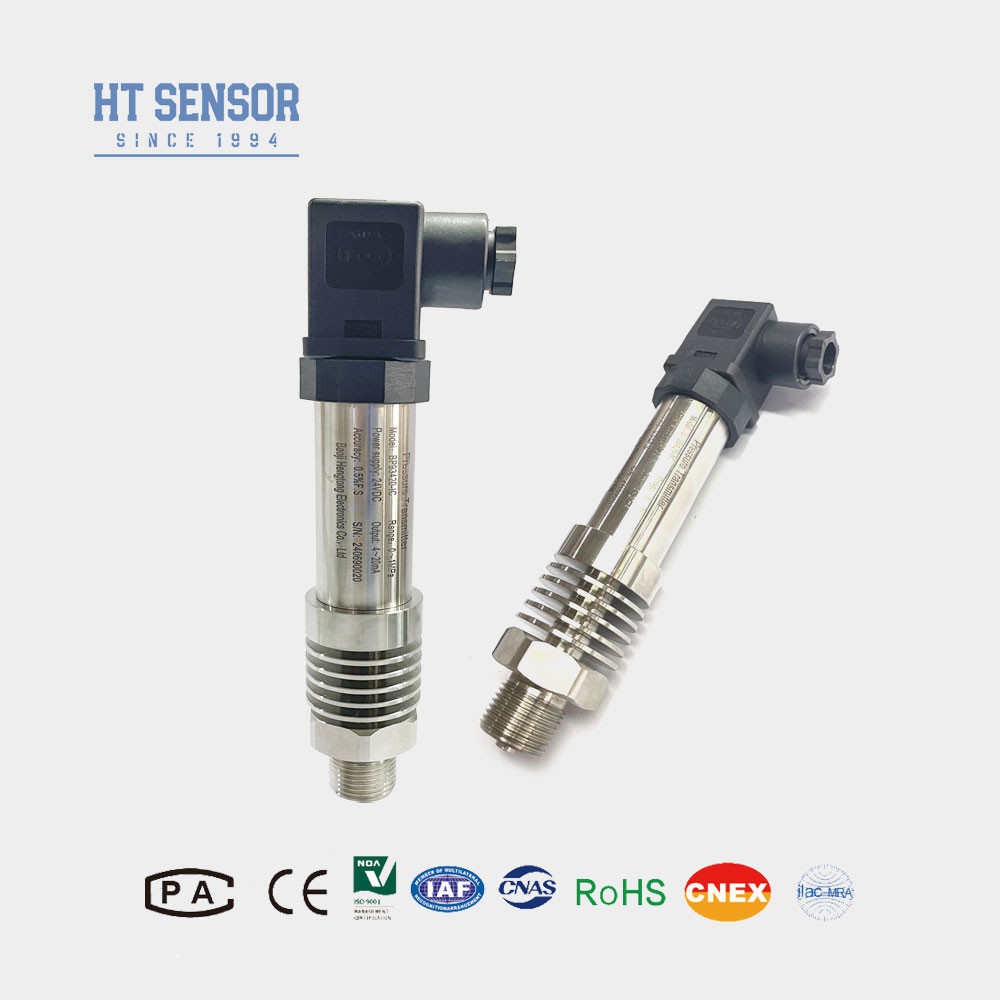

BP93420IC 산업 압력 센서
산업 압력 센서 도입:
BP93420-IC는 고온 산업 압력 센서 송신기이며, 우리의 HT19 시리즈 실리콘 압력 격리 기름 가득한 코어를 주요 측정 요소로 사용합니다.센서는 송신기에 통합 된 전용 열 분산 구조를 통해 측정 매체의 압력을 효과적으로 캡처합니다., 고온의 제품 압력에 대한 영향을 완화합니다. 이 전문 설계는 고온 환경의 요구에 잘 적합합니다.온도 변동이나 고도의 조건에서 작동하는 애플리케이션에 이상적입니다.그것은 높은 온도 환경에서도 정확하고 신뢰할 수있는 압력 측정이 필요한 산업 공정과 시스템에서 널리 사용됩니다.
제품 특성산업용 압력 센서:
신청서산업용 압력 센서:
| 산업용 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C ~ 150°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304 또는 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 무게 | ~0.4kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 3.6~30V | 4개의 선 |
| 주문 팁 |
1제품을 선택할 때 테스트 중인 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이가 포함되어 있지 않다는 것을 참고하십시오.
3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량은 20VDC보다 낮지 않아야합니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5플루오르 고무 O 반지는 -20 °C ~ 250 °C의 가속 온도 범위를 지정합니다. 가속 온도가 -20 °C 이하로 떨어지면 EPDM O형 밀폐 반지를 선택해야합니다.
6. 케이블은 기본 케이블이 부착되어 있지 않습니다. 케이블이 필요한 경우, 선택할 수있는 세 가지 재료가 있습니다.폴리에틸렌 케이블 재료가 기본으로 사용됩니다.다른 케이블 재료가 필요한 경우 주문서에 표시하십시오.
7강한 진동, 즉각적인 충격, 강한 전자기 또는 라디오 주파수 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 주문에 표시하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
