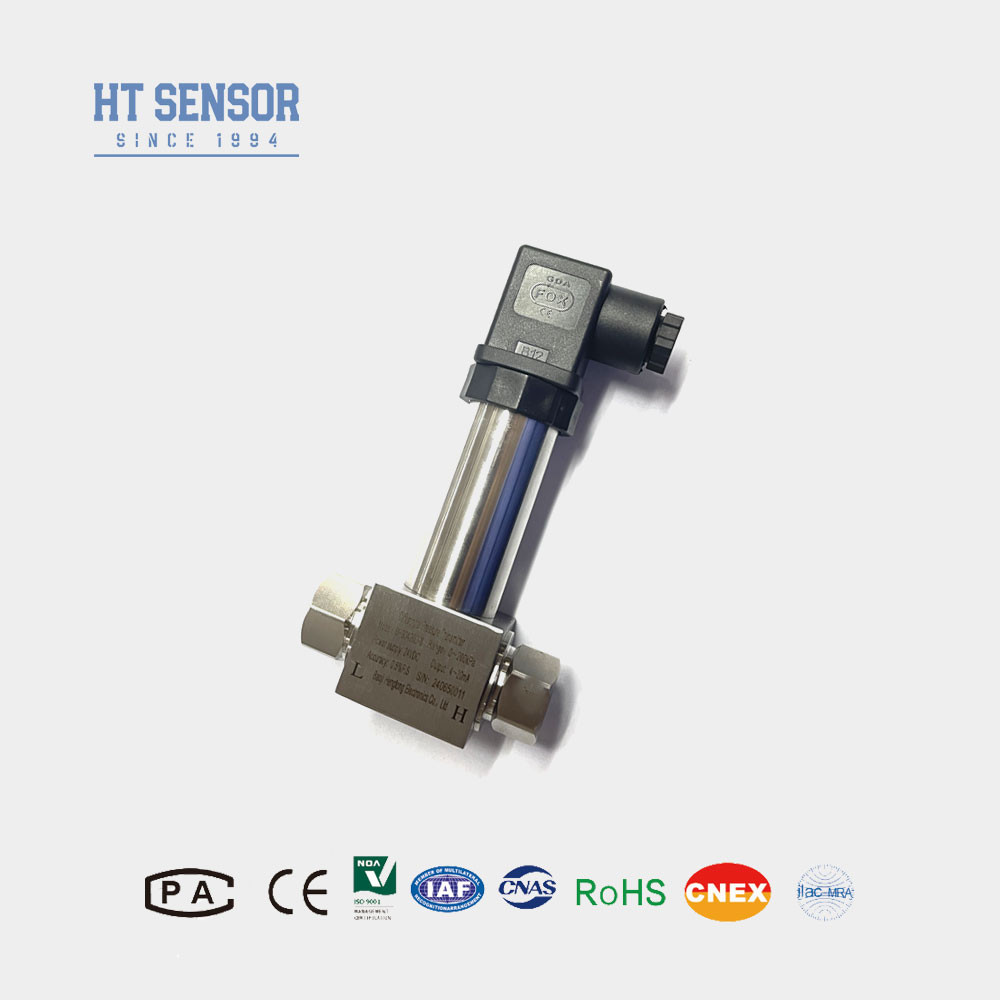

BP93420DII 콤팩트하고 설치가 쉬운 설계 압력 센서 송신기와 차차 압력 송신기
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| 강조하다 |
설치가 쉬운 차차 압력 송신기,BP93420DII 차차 압력 송신기,콤팩트 디퍼런셜 압력 송신기 |
||
Product Description
확산형 실리콘 압전 저항 Dwyer 차압 센서가 있는 차압 트랜스미터

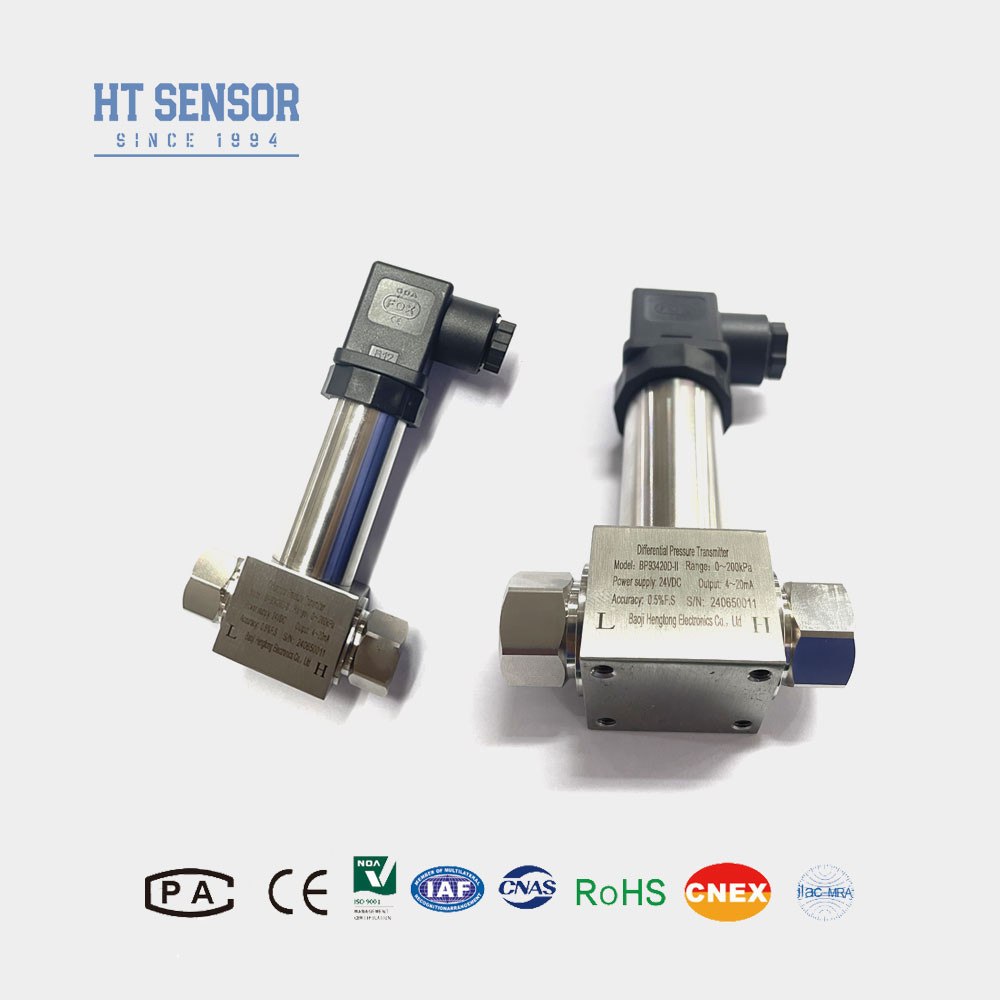

BP93420DII D차압 P압력 트랜스미터
차압 트랜스미터 소개:
BP93420DII 차압 트랜스미터는 확산형 실리콘 압전 저항 센서를 사용합니다. 가스 및 액체의 압력 차이를 측정하여 출력하며, 표시할 수 있습니다. 석유, 화학, 전력, 수문학 등 산업 분야의 파이프라인에서 다양한 가스 및 액체의 압력 차이 측정에 적용할 수 있습니다.
제품 특징 차압 트랜스미터의:
- 트랜스미터는 스테인리스 스틸 구조 설계를 채택하여 컴팩트한 구조와 쉬운 설치를 제공합니다.
- 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 엄격한 온도 보상 및 에이징 스크리닝을 거쳤습니다.
- 전기 인터페이스는 외부 또는 직접 연결이 가능합니다.
응용 분야 차압 트랜스미터의::
- 1. 석유, 화학, 전력, 수문학 및 기타 산업 분야의 파이프라인에서 다양한 가스 또는 액체의 차압 측정에 적합합니다.
- 2. 산업 현장 공정 제어에 사용됩니다.
- 3. 파이프 및 용광로 차압 측정.ers
| 성능 매개변수 차압 트랜스미터의: | |
|---|---|
| 측정 범위 | 0-10KPa……~2MPa |
| 압력 유형 | 차압 |
| 단면 과부하 | ≤ 정격 범위의 3배 |
| 정압 | 정격 범위의 5배 또는 7MPa 중 최소값 |
| 정확도 @ 25℃ | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 히스테리시스 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 장기 안정성 | ±0.5%F.S/년(≤200KPa) ±0.2%F.S/년(＞200KPa) |
| 제로 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 스팬 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 보상 온도 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 작동 온도 | -30℃~80℃ |
| 보관 온도 | -40℃~100℃ |
| 진동 | 10g,55Hz ～ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | 본질 안전 및 방폭 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4선 |
| 0～10/20mA |
3선 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 주문 팁 차압 트랜스미터의: |
1. 제품을 선택할 때 테스트 매체가 제품의 접촉 부품(스테인리스 스틸 304 또는 316L)과 호환되는지 확인하십시오.
2. 안정적인 작동을 보장하기 위해 측정 지점과 트랜스미터 사이에 세 개의 밸브 튜브를 설치하여 트랜스미터의 정압 및 부압 챔버의 압력이 느리고 균일하도록 하는 것이 좋습니다. 단일 단의 과부하가 심하면 센서가 손상됩니다.
3. 설치 시 양쪽 끝의 압력 인터페이스를 수평으로 배치하여 설치 위치가 제품에 미치는 영향을 최소화해야 합니다.
4. 강한 진동, 순간적인 충격, 강한 전자기 간섭 또는 무선 주파수 간섭과 같은 특수한 요구 사항이 있는 경우 알려주시고 주문 시 표시하십시오.
5. LCD 또는 LED 디스플레이 헤드가 있는 트랜스미터를 주문할 때 트랜스미터의 전원은 20VDC 미만이어야 합니다.
| 주문 가이드 차압 트랜스미터의: | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구조 | |||||||
| DII | 차압 트랜스미터 | |||||||
| 측정 범위 | 0-10KPa……~2MPa | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 수컷 | |||||||
| J2 | G1/2 수컷 | |||||||
| J3 | G1/4 수컷 | |||||||
| J4 | 1/2 NPT 수컷 | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차압 | |||||||
