| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT sensor |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP93420DII |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420DII | 저장 온도: | -40~100C |
|---|---|---|---|
| 유압식: | 차등 압력 | 운영 임시: | -30~80C |
| 장기간 안정성: | ±0.2%F.S/Year (~ 200kpa) | 운송 패키지: | 판지를 가진 표준 수출 패킹 |
| 원산지: | 중국 | HS 코드: | 9026201090 |
| 공급 능력: | 20000pcs/년 | 측정 매체: | 가스 또는 액체 |
| 정확도 급: | 00.25%,00.5% | IP 등급: | IP65 |
| 강조하다: | 고 정밀 차차 압력 송신기,기름으로 가득 차 있는 차차 압력 송신기,기름으로 가득 차있는 차차 압력 변환기 |
||

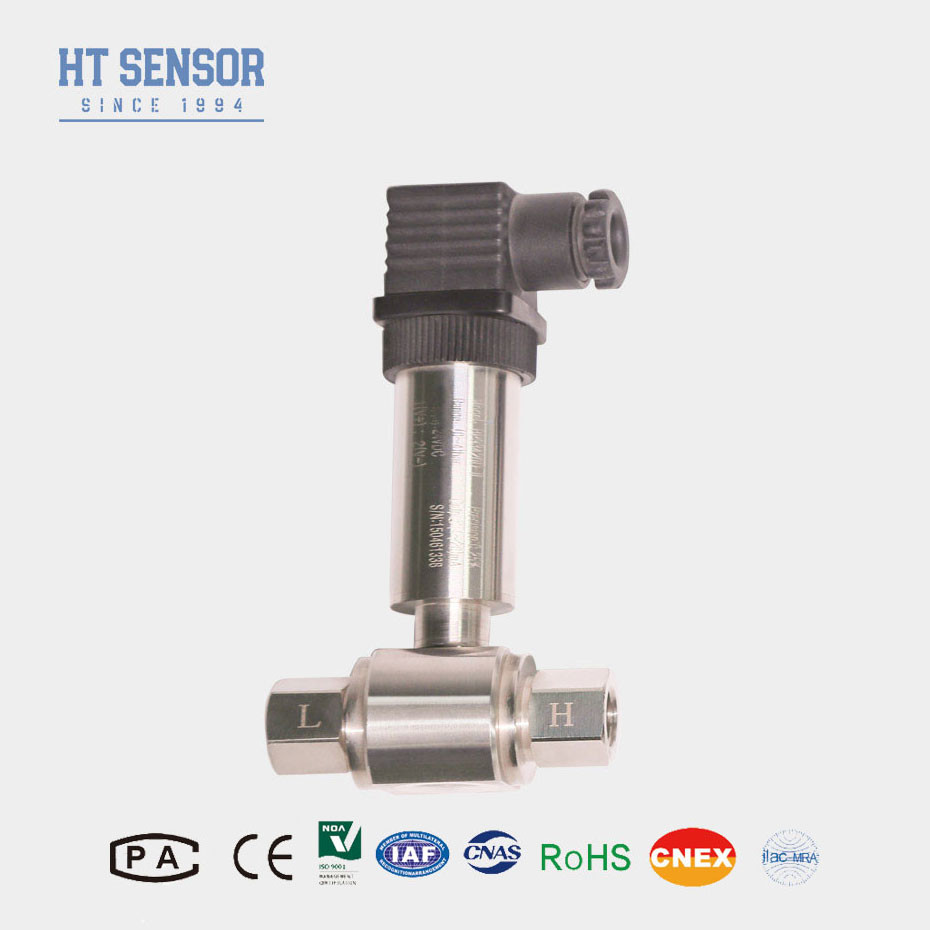

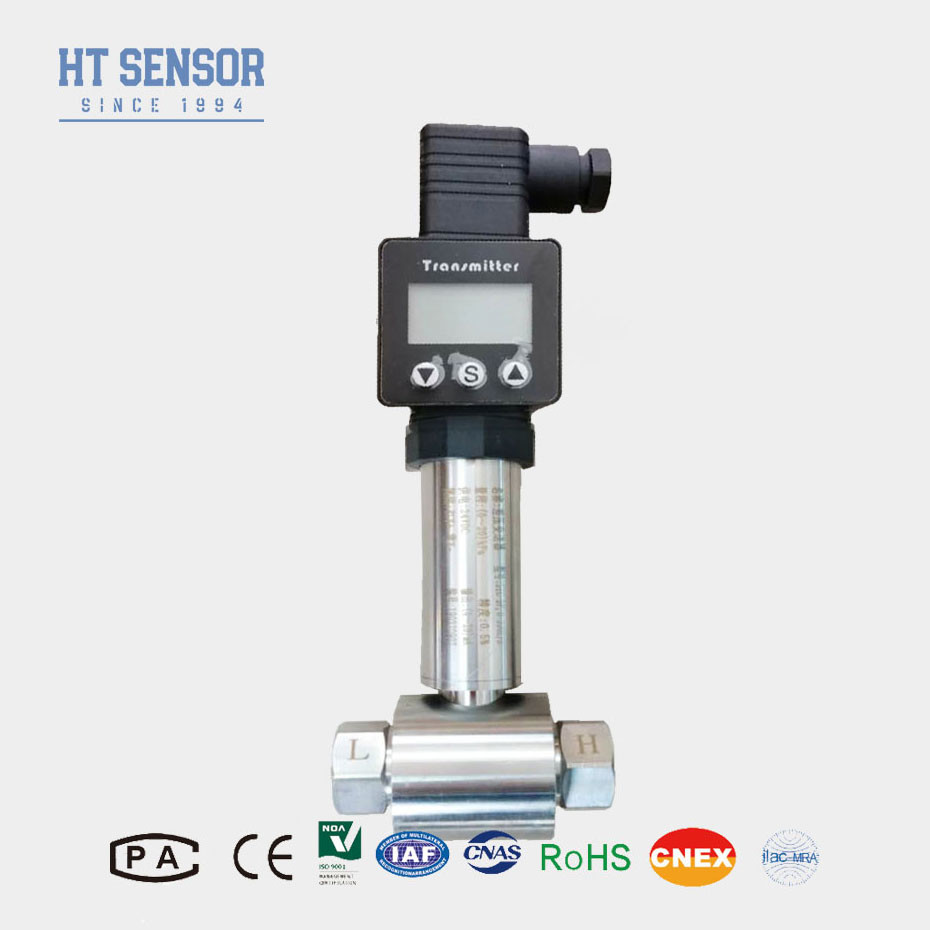

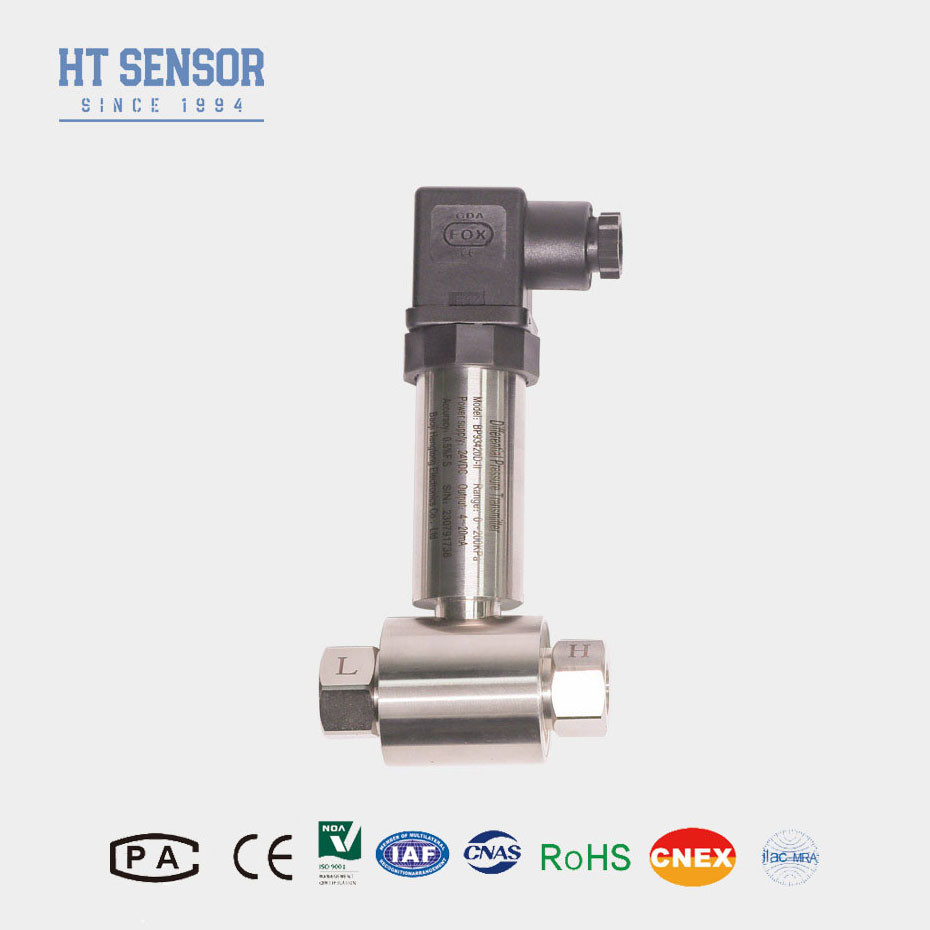

BP93420DII 고 정밀 기름으로 가득 차있는 차차 압력 송신기는 피에조레시스티브 확산 실리콘 센서를 사용합니다. 센서의 온도, 선형성,디지털 보상 기술을 통해 히스테리세스 및 반복성.
디지털 보상은 첨단 알고리즘과 디지털 처리 기술을 활용하여 압력 송신기의 성능과 신뢰성을 향상시킵니다.다양한 응용 프로그램을 위한 사용자 정의 압력 측정 솔루션.
센서는 시리콘 대막으로 구성되어 있으며, 그 안에 피에조 레시스티브 요소가 분산되어 Wheatstone 브릿지 회로를 형성합니다.변막이 변형되는 원인이 됩니다이 변형은 피에조 레시스티브 요소의 저항을 변화시켜 Wheatstone 브릿지를 불균형시킵니다. 그 결과 출력 전압은 적용 된 차압에 비례합니다.
제품 특성:
1높은 정밀도
2넓은 측정 범위
3강한 경식 저항성
4강력한 반 간섭 능력
5높은 온도 적응력
6간편하게 유지
7여러 출력 신호 옵션
8높은 신뢰성
신청서:
1.환경 제어 시스템에서의 차차 압력 측정
2.환기기와 같은 의료 장비의 압력 차이를 모니터링합니다.
3파이프 라인 및 오븐 챔버의 압력 측정
| 성능 매개 변수 | |
| 측정 범위 | 0~10KPa~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 보상 온도 | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| 작동 온도 | -30oC~80oC |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 주문 팁 |
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa...~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
