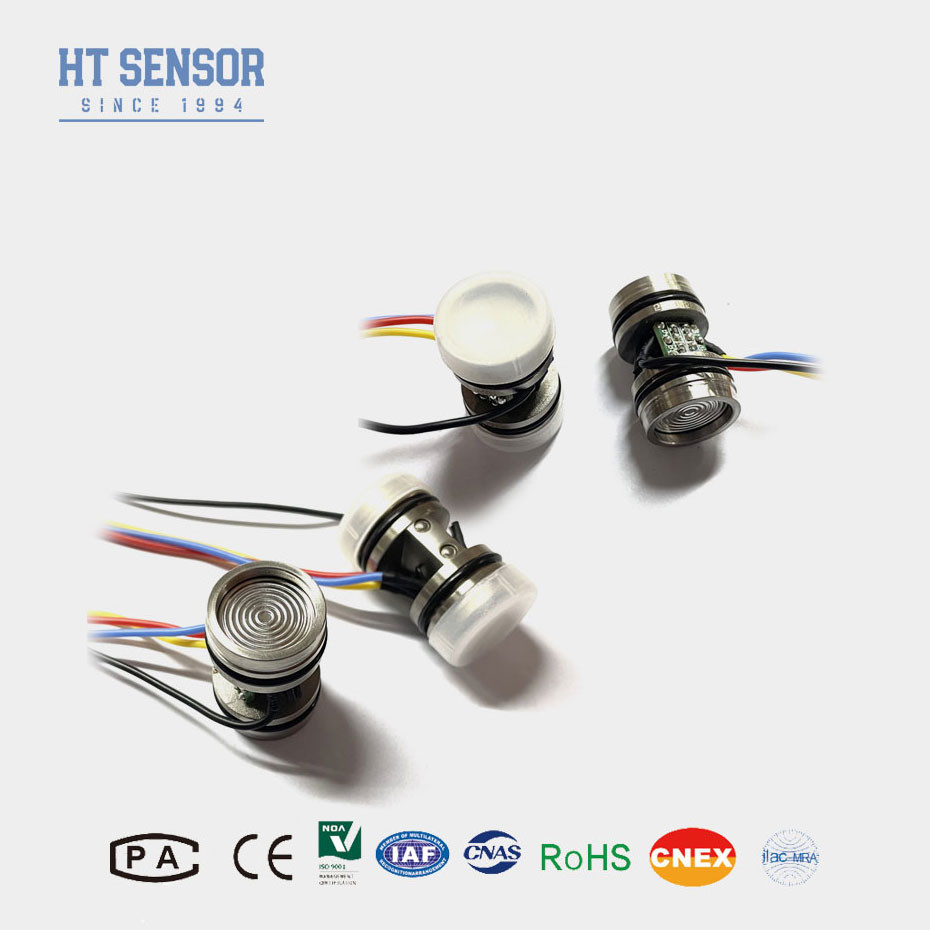

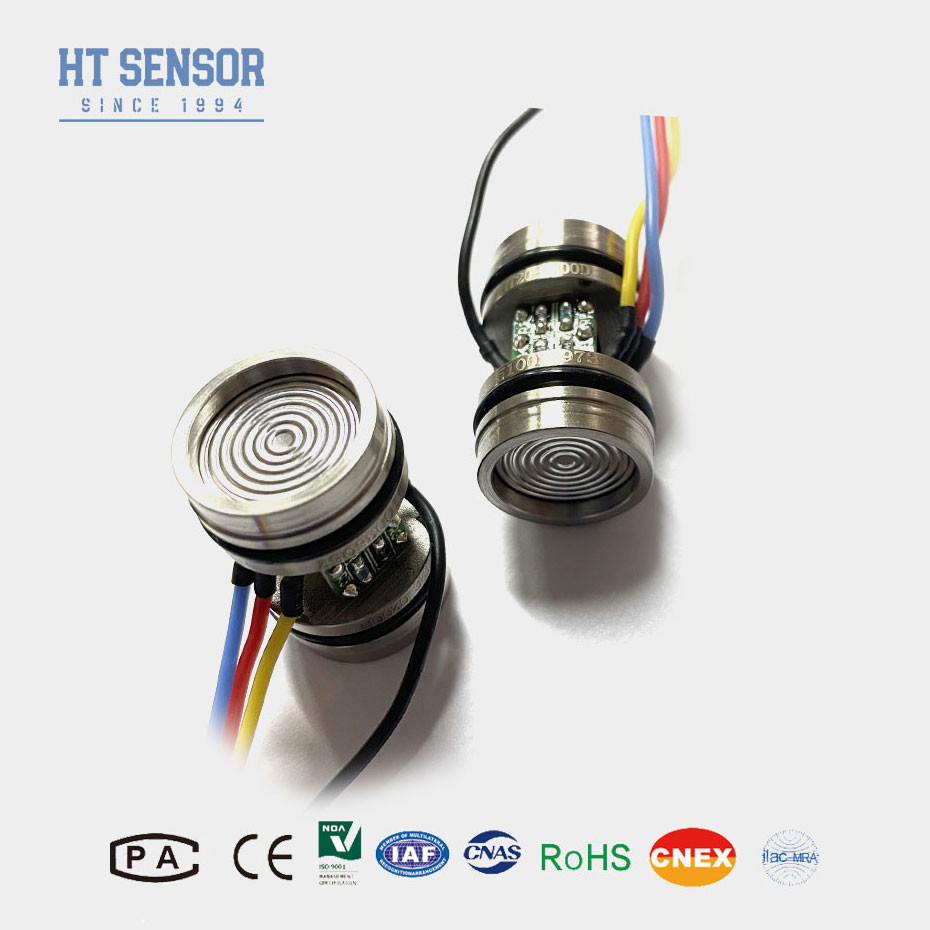

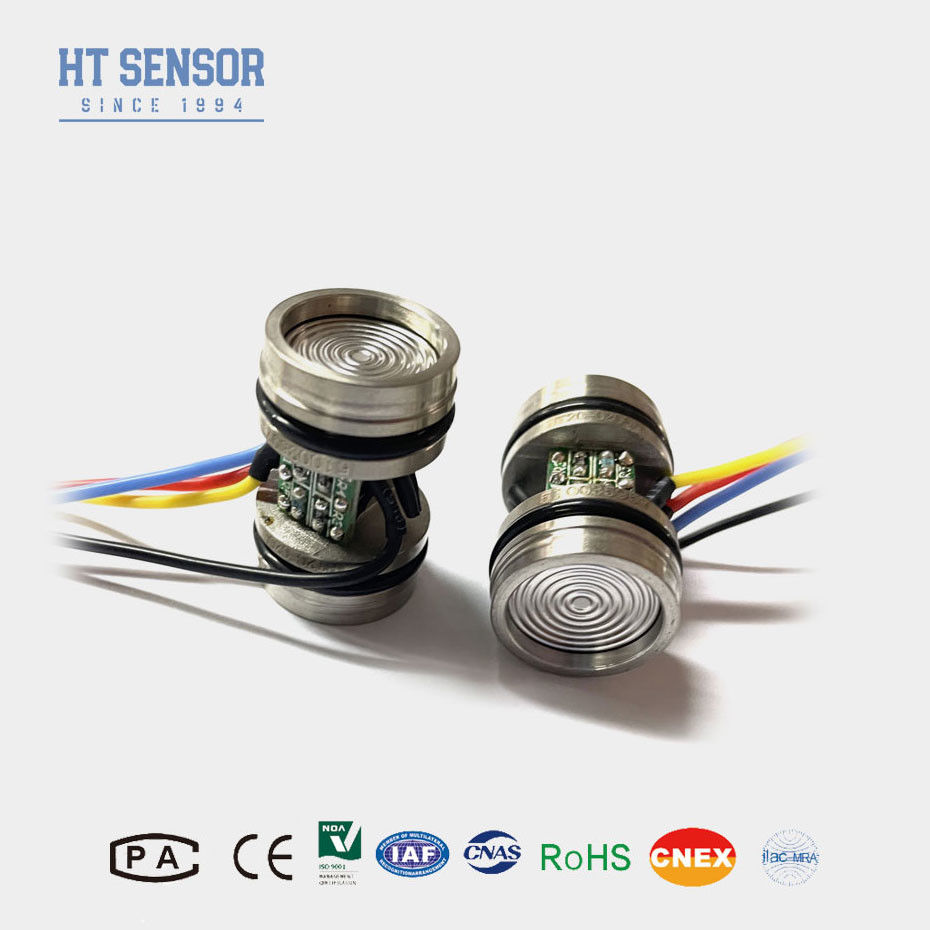

HT20V 100mv 압력 센서 10VDC 액체용 피에오레시스티브 차차 압력 센서
Product Details
| 모델 번호: | HT20V | 와이어링 형식: | 4선 |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 맞춤형: | 맞춤형 |
| 힘: | 10VDC | 운송 패키지: | 카튼 |
| 종류: | 차동 압저항 압력 센서 | 출력 신호 유형: | 아날로그 유형 |
| 소재: | 스테인리스 스틸 | 사용자 정의: | 사용 가능 합니다. |
| 강조하다 |
액체 압력 센서,액체에 대한 차차 압력 센서,피에오레시스티브 차차 압력 센서 |
||
Product Description
차분분산 실리콘 압력 센서 도입:
HT20V이 센서는 시리콘 대막으로 구성되어 있으며, 그 안에 피에조 레시스티브 요소가 분산되어 Wheatstone 브릿지 회로를 형성합니다.변막이 변형되는 원인이 됩니다이 변형은 피에조 레시스티브 요소의 저항을 변화시켜 Wheatstone 브릿지를 불균형시킵니다. 그 결과 출력 전압은 적용 된 차압에 비례합니다.
제품 특성디ферен셜 디프로이드 실리콘 압력 센서:
1높은 정확성: 정확한 차차 압력 측정을 제공합니다.
2우수한 안정성: 장기간 성능을 유지합니다.
3넓은 측정 범위: 작은 대차 압력을 측정할 수 있습니다.
4온도 보상: 광범위한 온도 범위에서 정확한 판독을 보장합니다.
- 프로세스 제어: 산업 프로세스에서 압력 차이를 모니터링하고 제어합니다.
- HVAC 시스템: 효율적인 시스템 운영을 위해 공기 압력 차이를 측정합니다.
- 흐름 측정: 유체 흐름을 측정하기 위해 오리피스 플레이트와 같은 흐름 요소와 함께 사용됩니다.
- 필터 모니터링: 막힌 것을 표시하기 위해 필터에서 압력 하락을 감지합니다.
- 레벨 측정: 액체 레벨과 기준점 사이의 압력 차이를 감지함으로써 탱크 내의 액체의 수준을 측정합니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 가이어.
| 성능 매개 변수디ферен셜 디프로이드 실리콘 압력 센서: | ||||
| 측정 범위 | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 유형 | 맥스 | 단위 | ||
| 선형성 | ±0.15 | ±0.3 | % F.S | |
| 반복 가능성 | 0.05 | 0.1 | % F.S | |
| 히스테레시스 | 0.05 | 0.1 | % F.S | |
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| 보상된 임시 | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 작동 온도 | -20~80 | oC | ||
| 저장 온도 | -40~125 | oC | ||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | |||
| 폭발 압력 | 전체 규모의 5배 | |||
| 장기적 안정성 | 0.2 % | F.S/년 | ||
| 디아프라그마 재료 | 316L | |||
| 단열 저항 | 100VDC ≥200MΩ | |||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||
| 충격 | 100g, 11ms | |||
| 반응 시간 | ≤1ms | |||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||
| 채우기 매개체 | 실리콘 오일 | |||
| 무게 | ~45g | |||
| 매개 변수는 다음과 같은 조건에서 시험합니다: 10V의 일정한 전압과 25oC의 주변 온도 | ||||
| 도표 건설디ферен셜 디프로이드 실리콘 압력 센서 | |
| 차원 | |
| 참고문서:출출 끝은 긍정적 인 단말입니다. 가닥 색상 변경이있는 경우 정확한 정보를 위해 센서에 붙여진 라벨을 참조하십시오. | |
| 전기 연결 및 보상디ферен셜 디프로이드 실리콘 압력 센서 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
