HT 시리즈 플러시 디아프라그마 압력 센서 송신기 고온 산업 압력 송신기
Product Details
| 모델 번호: | BP93420-IIIF | 전원 공급: | 12-32VDC(24VDC) |
|---|---|---|---|
| 출력: | 4-20mA 디스플레이 포함 | 유압식: | 게이지, 절대, 밀봉 |
| 범위: | 0-35kpa~20Mpa | 구조형: | 플러시 다이어프램 센서 |
| 측정 매체: | 액체, 음료 접착제 등 | 정확도 급: | 00.5% |
| 플랫: | DN25-DN50-DN100 등 | 사용자 정의: | OEM |
| 강조하다 |
고온 플러시 대막 압력 센서,플러시 디아프라그마 압력 센서 전송기,산업용 압력 센서 |
||
Product Description

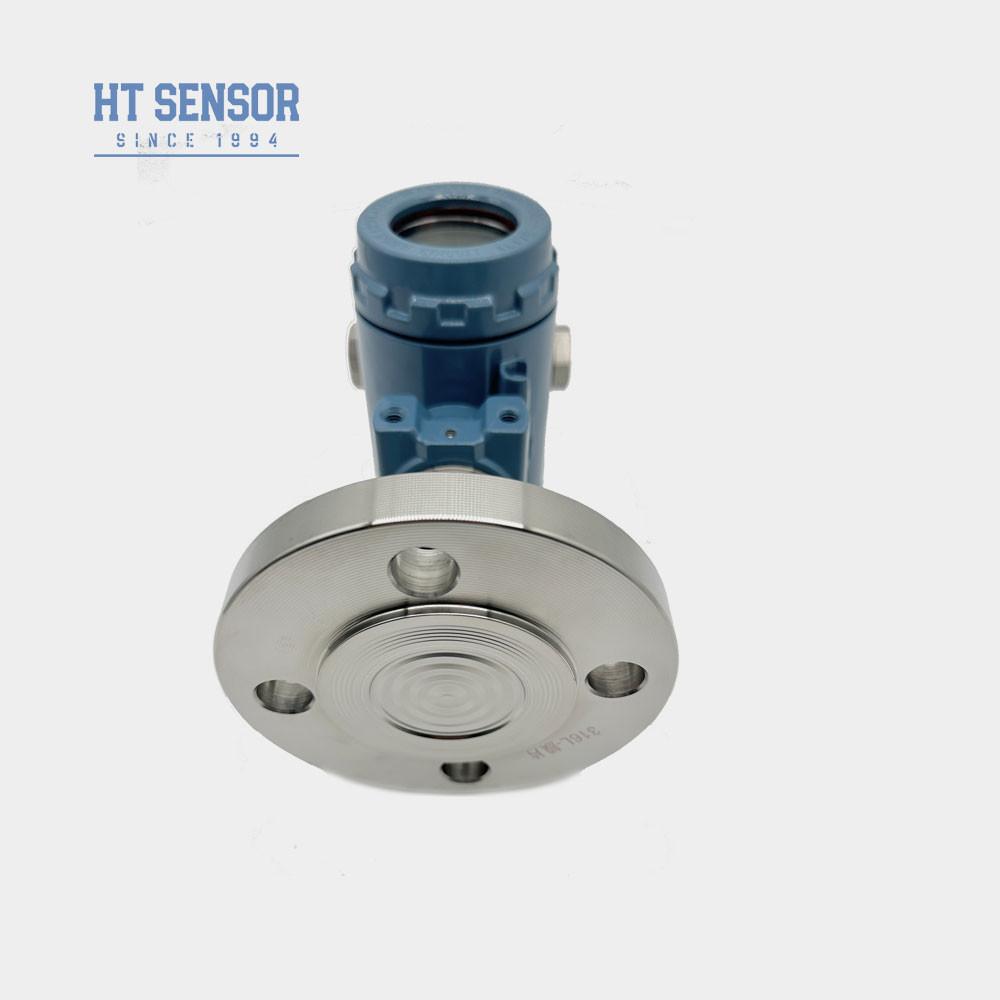

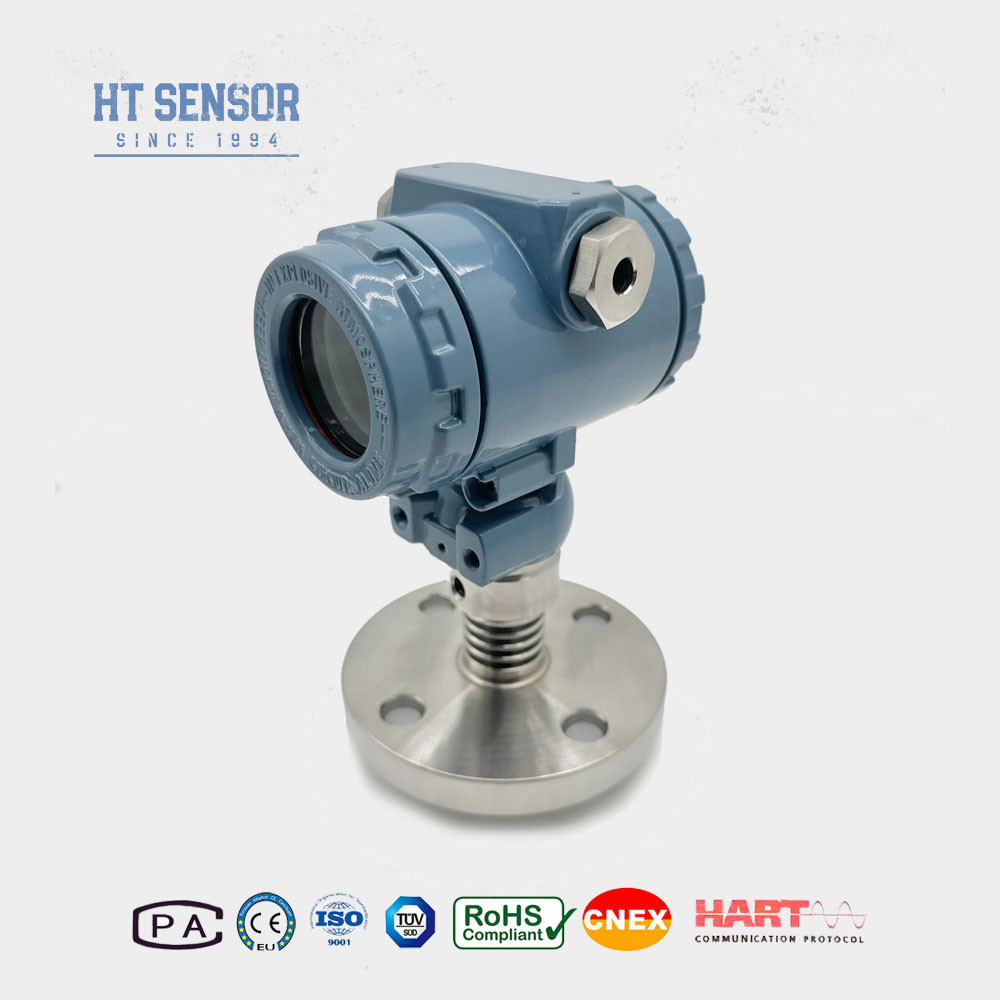

HT 시리즈 플러시 디아프라그마 압력 센서 송신기
BP93420-IIIFL 압력 송신기
플러시 디아프라그마 압력 센서 도입:
BP93420-III-FL 압력 송신기는 신호 측정 요소로 HT 시리즈 실리콘 저항성 필름 기름으로 채워진 코어를 사용합니다.그것의 프로세스 연결은 316L 격리 대막과 일치 플랜지의 직접 용접을 포함, 정확한 압력 측정을 보장합니다. 맞춤형 히트 싱크는 고온 환경에 적응하도록 설계되었습니다.신호 처리 회로는 센서 신호를 표준 출력 신호로 변환합니다.이 송신기의 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 부품, 반품 및 완제품에 대한 엄격한 테스트 및 노화 검사가 수행되었습니다.
| 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ∙ 35kPa... 1MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~4kg |
제품의 특징플러시 디아프라그마 압력 센서:
- 1폭 넓은 측정 범위, 다양한 압력 인터페이스 옵션
- 2다양한 출력 신호 옵션
- 3조절 가능한 0과 전체 규모
- 4높은 정확성, 여러 가지 비생성 프로세스 연결
의 적용플러시 디아프라그마 압력 센서:
- 316L로 부식성이 없는 기체와 액체를 측정하기에 적합합니다.
- 의료, 바이오 의약품 및 비생성 처리를 위한 식품 위생 산업
- 종이 및 화학 산업에서 사용되며 하수 수준과 음료에 사용됩니다.
| 출력 신호 of플러시 디아프라그마 압력 센서 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁f플러시 디아프라그마 압력 센서 |
- 1호환성 확보: 제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환성을 확인하십시오.
- 2폭발 방지 제품: 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 점에 유의하십시오.
- 3디스플레이에 대한 전원 공급: LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
- 4번개 보호: 제품의 안정적인 작동을 보장하기 위해,현장에서 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결되도록하는 것이 좋습니다..
- 5밀폐 반지 선택: 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20°C에서 250°C입니다. 제품의 작동 온도가 -20°C보다 낮다면,EPDM O형 밀폐 고리를 선택해야 합니다..
- 6케이블 옵션: 기본 케이블 길이는 1.5m이며, 선택할 수있는 세 가지 유형의 케이블 재료가 있습니다. 달리 명시되지 않는 한 폴리에틸렌 케이블 재료를 사용할 수 있습니다.다른 케이블 재질이 필요한 경우, 주문 양식에 표시하십시오.
- 7특별한 요구 사항: 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알려 주시기 바랍니다..
| 주문 안내플러시 디아프라그마 압력 센서 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
의 FAQ플러시 디아프라그마 압력 센서:
Q1:있나요? 제조업 회사요?
A1: 우리는 29 년 이상의 경험을 가진 제조업체입니다.
Q2: 맞춤형 제품
A2:우리는 OEM 및 사용자 정의 디자인 서비스를 제공합니다.
Q3:품질 보증
A3:우리 제품에는 원래 구매자에게 배송일부터 12~18개월 간 제한된 보증기간이 있습니다. Hengtong은 결함이 있는 제품을 무료로 교체하거나 수리합니다.이 보장은 어떤 단위에도 적용되지 않습니다남용, 방치
Q4:운송 및 포장
A4: 제품은 일반적으로 국제 익스프레스로 배송됩니다 UPS,FedEx,DHL 및 INT를 포함하여 화물 사전 지불,또한 귀하의 배송 계좌를 사용하여 수집 할 수 있습니다,표준 수출 포장,검사 자격증 포함.
Q5:우리에게 연락하세요
A5: 우리는 기술 질문과 비즈니스 이슈에 대해 귀하를 위해 활동적이고 경험이 풍부한 판매 팀을 보유하고 있습니다. 우리에게 메시지를 남기거나 온라인 서비스를 클릭하십시오.
