HT19V 온도 보상 실리콘 피에조레시스티브 압력 센서
Product Details
| 모델 번호: | HT19V | 스레드 유형: | 아니 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0-10kpa~60mpa | 출력: | MV |
| 유압식: | G/A/S | 공급: | 5-10VDC |
| HS 코드: | 9026209090 | 공급 능력: | 20000pcs/월 |
| 종류: | 압저항 압력 센서 | 소재: | 스테인리스 스틸 |
| 사용자 정의: | OEM 및 ODM 사용 가능 | ||
| 강조하다 |
HT19V 실리콘 피에조레시스티브 압력 센서,실리콘 피에조레시스티브 압력 센서,온도 보상 실리콘 피오레시스티브 압력 센서 |
||
Product Description

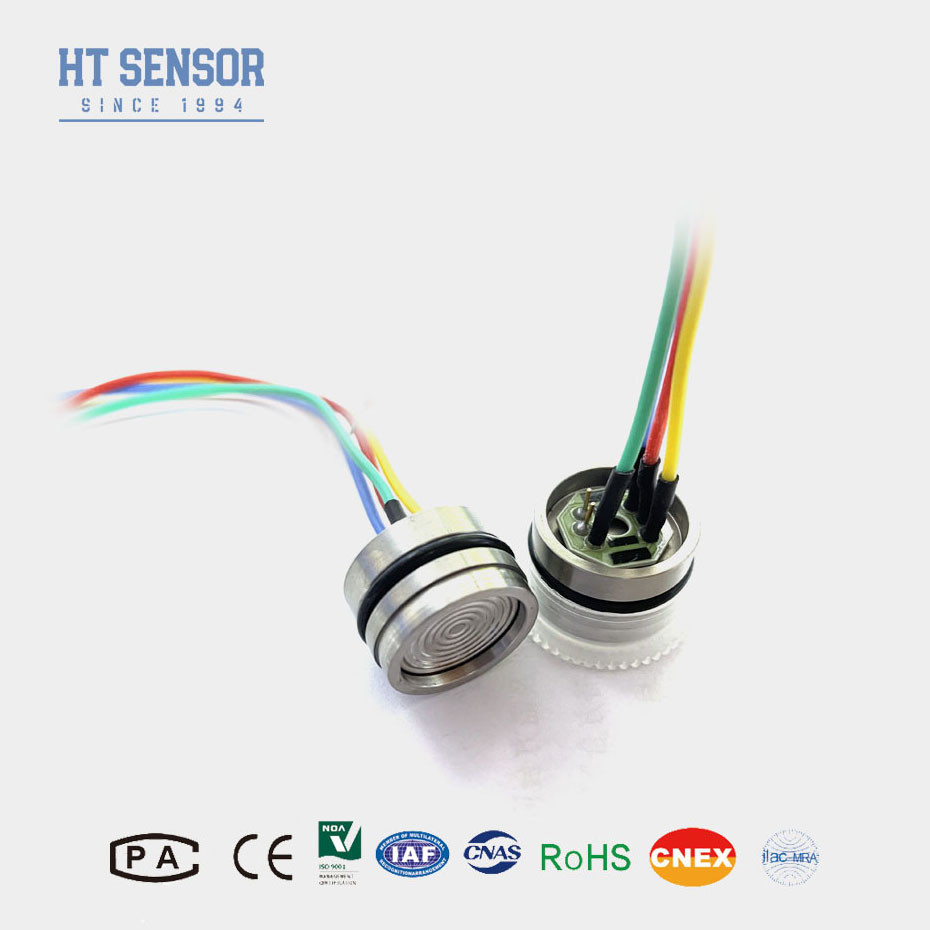

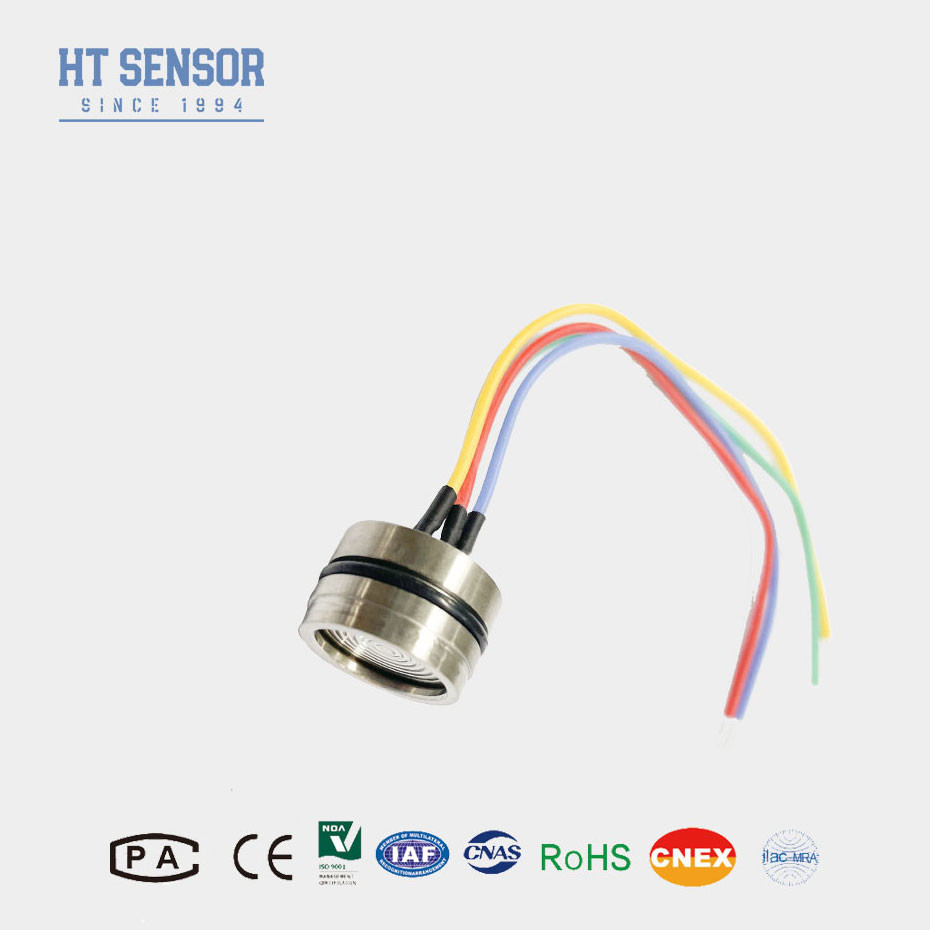

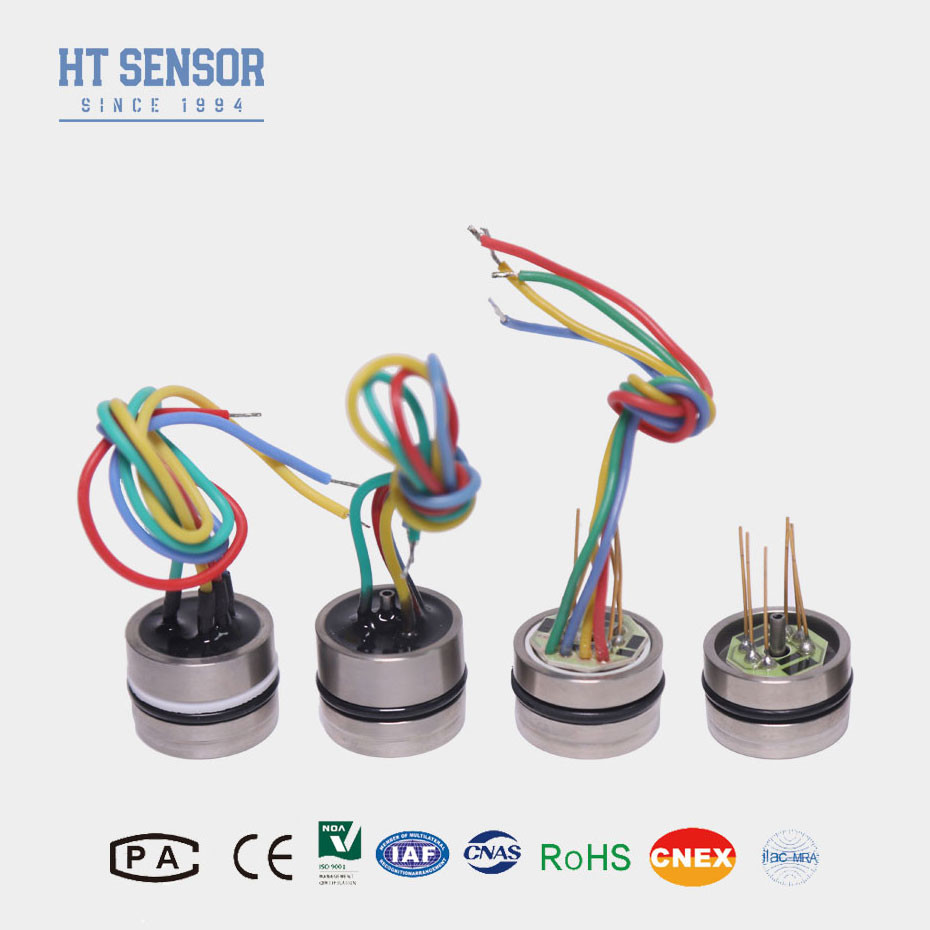

HT19V 피에조레시스티브 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19 실리콘 피에조 레시스티브 압력 센서의 핵심은 매우 안정적인 유분 실리콘 원소입니다. 그것은 작은 프로필, 미디어 호환,316L 스테인리스 스틸 가구에 포장된 피에조레시스티브 실리콘 압력 센서HT26 보상 용은 용접 가능한 패키지 또는 1/4 및 1/8NPT, 1/4BSP 및 사용자 지정 프로세스 용품과 같은 다양한 스레드 피팅으로 제공됩니다.
제품 특성의피에조레시스티브 실리콘 압력 센서
• O 반지 밀폐를 장착 할 수 있습니다.
• 스테인레스 스틸 수습 표면
• 증폭
• ASIC 정렬
• 절대적, 밀폐 된 가이드
• 케이블 옵션
• 아날로그 출력
• SENT 출력 선택 (비밀에 대해 공장 연락)
신청서시리콘 압력 센서:
1부식 가스와 액체의 압력을 측정하기에 적합하며 316l 스테인레스 스틸과 호환됩니다.
2. 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
3냉각 시스템 및 공기 압축기 압력 측정에 자주 사용됩니다.
전기 성능시리콘 압력 센서:
1전원 공급: ≤10VDC
2.공용 모드 출력 전압: 입력 전압의 50% (보통)
3.입력 저항: 4KΩ ~ 20KΩ
4출력 저항:2.5KΩ~6KΩ
5전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 성능 매개 변수시리콘 압력 센서:. | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | ~ 28g | |||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | ||||||
| 도표 건설시리콘 압력 센서 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 전기 연결 및 보상시리콘 압력 센서 |
|
|
| 선택 예제 |
| 주문 팁 |
| 질문 및 답변 |
1압력 센서를 선택할 때 어떤 요소를 고려해야 합니까?
압력 범위: 센서가 측정할 수 있는 최대 및 최소 압력.
정확성: 측정 정확도가 필요한 정도입니다.
출력 신호: 전기 신호 출력 (예를 들어, 4~20mA, 0~5VDC, 디지털 출력) 의 종류.
작동 환경: 온도, 습도 및 부식 물질에 노출되는 조건.
재료 호환성: 센서 재료가 측정되는 매체와 호환성을 보장합니다.
반응 시간: 센서가 압력 변화에 얼마나 빠르게 반응하는지
2어떻게 압력 센서를 설치합니까?
장착: 적절한 장착 장치를 사용하여 센서를 안전하게 장착하고 압력 소스와 올바르게 정렬되도록하십시오.
배선: 제조업체의 지침에 따라 전기 출력을 제어 시스템 또는 모니터링 장비에 연결합니다.
캘리브레이션: 정확한 판독을 보장하기 위해 캘리브레이션을 수행합니다. 이것은 제로 및 스펜 조정을 포함 할 수 있습니다.
안전: 센서 손상 또는 부상을 방지하기 위해 모든 안전 지침을 따르십시오.
3어떻게 압력 센서를 유지합니까?
규칙적인 캘리브레이션: 정밀성을 유지하기 위해 센서를 주기적으로 캘리브레이합니다.
검사: 신체적 손상 이나 마모 가 있는지 주기적 으로 검사 하십시오.
청소: 오염을 방지하기 위해 센서와 연결을 청소합니다.
보호: 센서가 성능에 영향을 줄 수있는 환경 요인으로부터 보호되도록하십시오.
4압력 센서의 일반적인 응용 분야는 무엇입니까?
산업 자동화: 제조업에서 프로세스 압력을 모니터링하고 제어합니다.
자동차: 엔진의 기름, 연료 및 공기 압력을 측정합니다.
의료기기: 혈압 및 다른 생리적 압력을 모니터링합니다.
HVAC 시스템: 적절한 공기 및 가스 압력을 보장합니다.
항공우주: 객실 압력 측정 및 다른 중요한 매개 변수
환경 모니터링: 대기 및 물 압력 측정.
5압력 센서에서 디지털 보상이란 무엇인가요?
디지털 보상에는 압력 측정에서 오류와 비선형성을 수정하기 위해 마이크로 프로세서를 사용하는 것이 포함됩니다.이 기술 은 사전 정렬 된 수정 요인 및 온도 변동 에 기초 하여 센서 의 출력 을 조정 함 으로 정확성 을 향상 시킨다.
6제 압력 센서가 제대로 작동하지 않으면 어떻게 해야 할까요?
연결 확인: 모든 전기 및 기계적 연결이 안전하는지 확인합니다.
재검토 캘리브레이션: 센서가 올바르게 캘리브레이션되었는지 확인합니다.
손상 검사: 센서 또는 부품에 대한 물리적 손상을 찾으십시오.
문서 조회: 문제 해결 단계에 대한 사용자 설명서를 참조하십시오.
연락 지원: 문제가 계속되면 제조사 또는 공급자에게 연락하여 기술 지원을 요청하십시오.
