HT19V 확산 실리콘 피오레시스티브 압력 센서 10VDC 액체 레벨 센서
Product Details
| 모델 번호: | HT19V | 스레드 유형: | 아니 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0-10kpa~60mpa | 출력: | MV |
| 유압식: | G/A/S | 공급: | 5-10VDC |
| HS 코드: | 9026209090 | 공급 능력: | 20000pcs/월 |
| 종류: | 압저항 압력 센서 | 소재: | 스테인리스 스틸 |
| 사용자 정의: | OEM 및 ODM 사용 가능 | ||
| 강조하다 |
HT19V 확산 실리콘 피오레서시브 압력 센서,10VDC 실리콘 피에조레시스티브 압력 센서,10VDC 액체 레벨 센서 |
||
Product Description

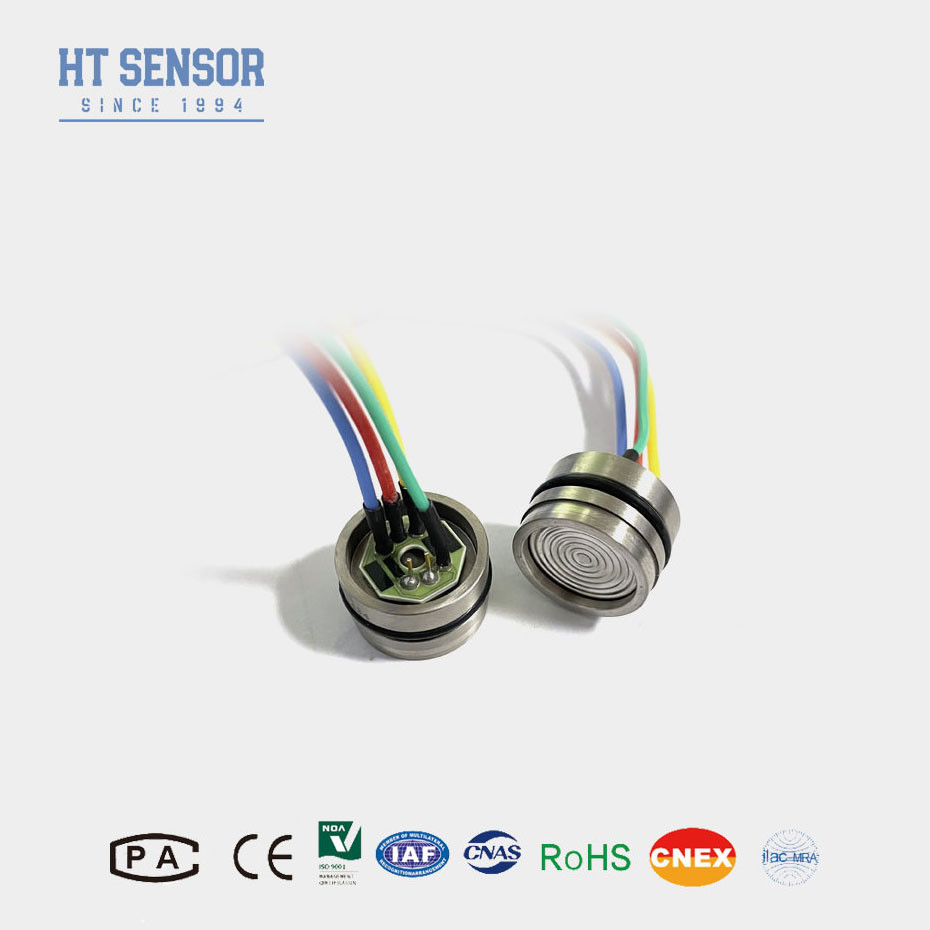

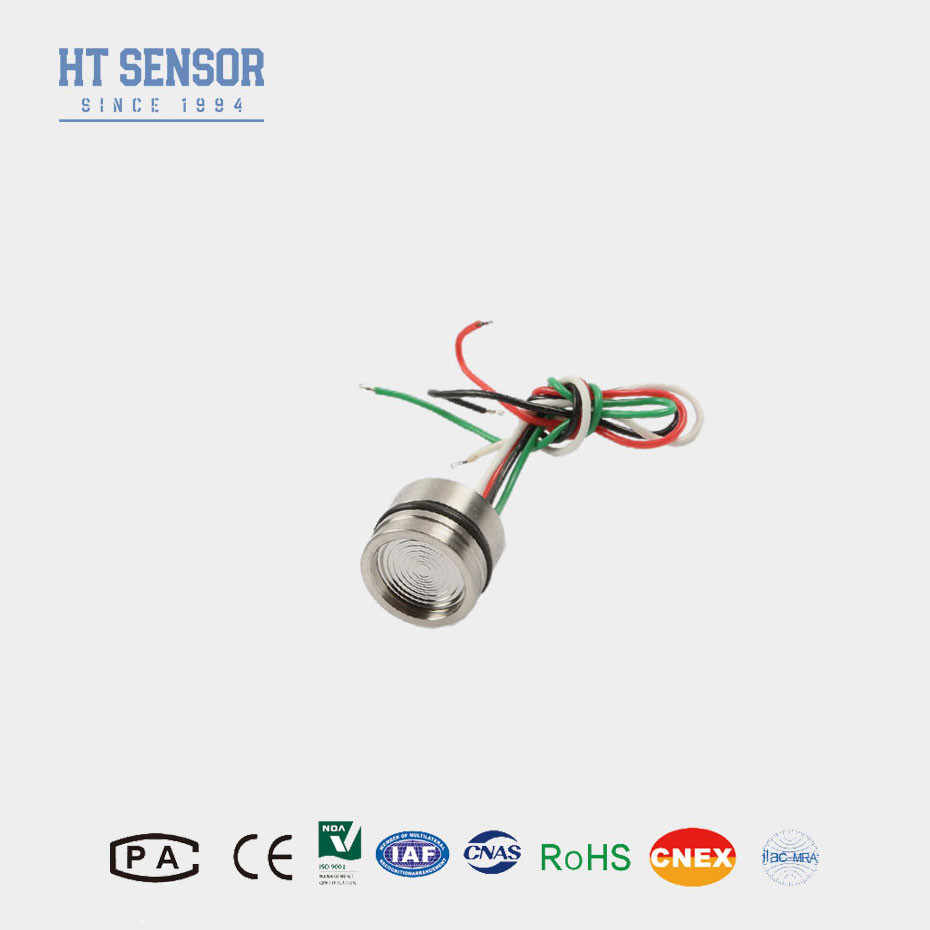

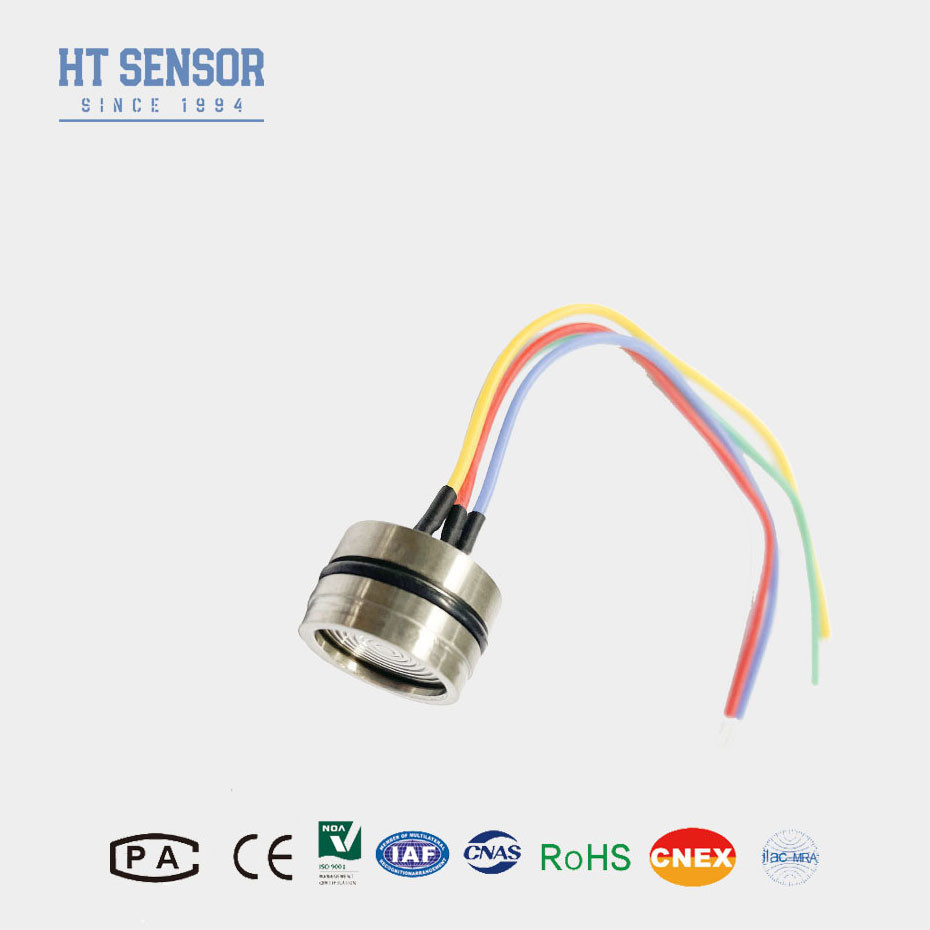

HT19V 피에조레시스티브 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19V 센서 패키지는 316L 스테인리스 스틸 대막에서 센서 요소로 압력을 전송하기 위해 실리콘 오일을 사용합니다.온도 보상 및 오프셋 교정을 위해 레이저로 정제 된 저항을 포함하는 세라믹 기판이 패키지에 연결됩니다.추가로 레이저로 잘라진 저항이 포함되어 있으며 외부 디퍼셜 증폭기를 조정하고 ± 1% 내의 스펀 교환성을 제공하는 데 사용할 수 있습니다.
제품 특성시리콘 압력 센서:
1두꺼운 필름 회로는 온도 보상 및 0 오프셋 수정에 사용됩니다.
2높은 신뢰성, 좋은 안정성
3일정한 전압 전원 공급, 표준 출력.
신청서시리콘 압력 센서:
1부식 가스와 액체의 압력을 측정하기에 적합하며 316l 스테인레스 스틸과 호환됩니다.
2. 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
3냉각 시스템 및 공기 압축기 압력 측정에 자주 사용됩니다.
전기 성능시리콘 압력 센서:
1전원 공급: ≤10VDC
2.공용 모드 출력 전압: 입력 전압의 50% (보통)
3.입력 저항: 4KΩ ~ 20KΩ
4출력 저항:2.5KΩ~6KΩ
5전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 성능 매개 변수시리콘 압력 센서:. | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | ~ 28g | |||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | ||||||
| 도표 건설시리콘 압력 센서 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 전기 연결 및 보상시리콘 압력 센서 |
|
|
| 선택 예제 |
| 주문 팁 |
| 질문 및 답변 |
.
.
