| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | HT-IQ |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | HT-IQ | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 또는 4개의 선 | 측정 매체: | 공기 및 액체 클램프 |
| Dia: | 50.4mm | 출력: | 아날로그 100mv+-30mv |
| 힘: | 1.5mA | 종류: | 플러시 디프로이드 실리콘 압력 센서 |
| 소재: | 316L 스테인레스 강 | 가닥: | 50.4mm |
| 강조하다: | 압력 변압기,실리콘 플러시 압력 센서,50.4mm 실리콘 플러시 압력 센서 |
||

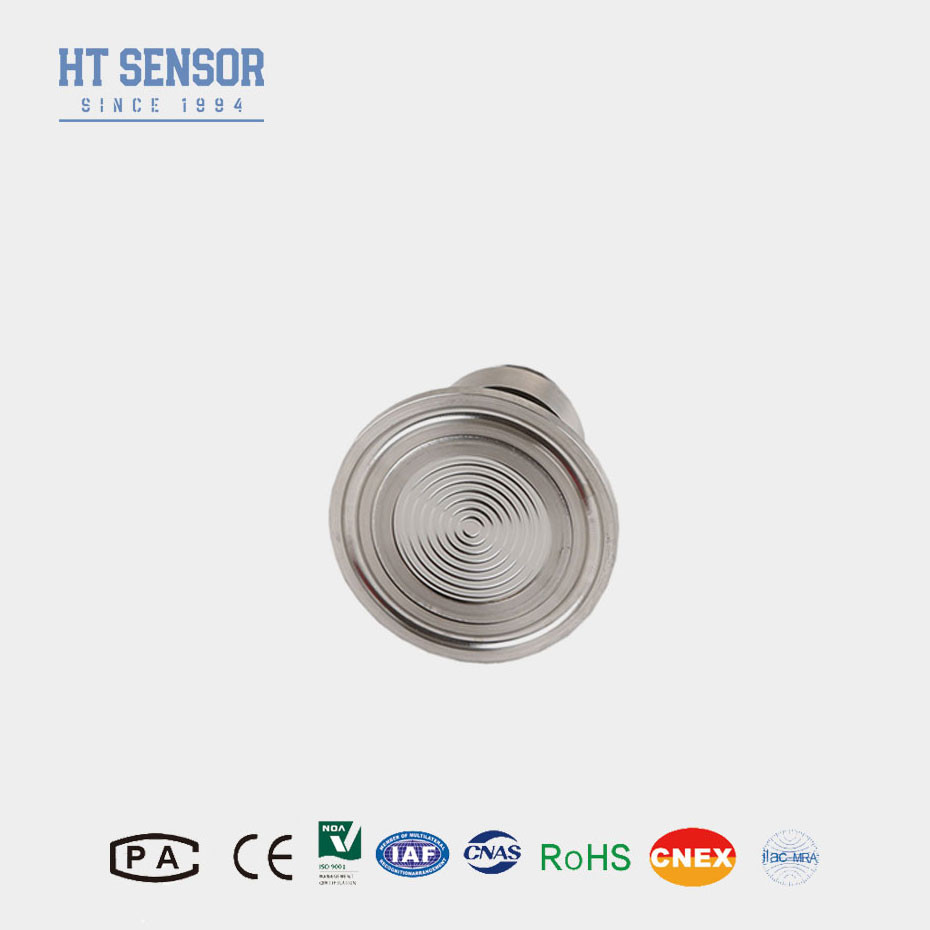

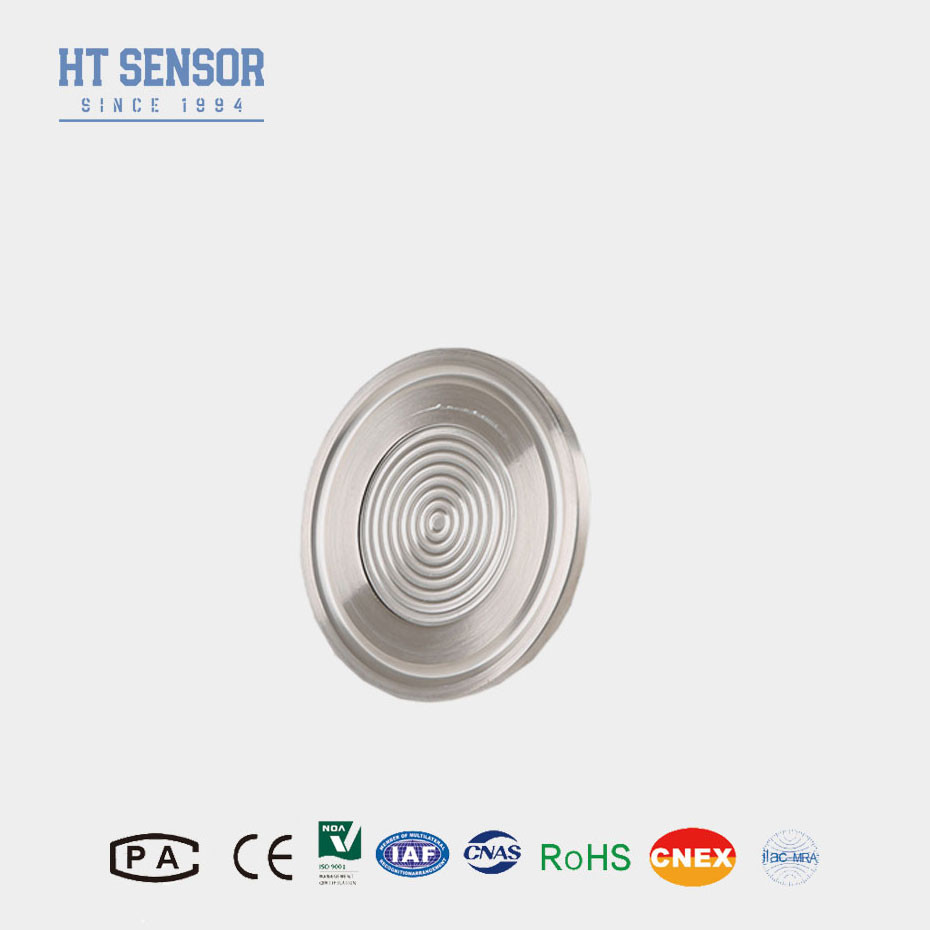

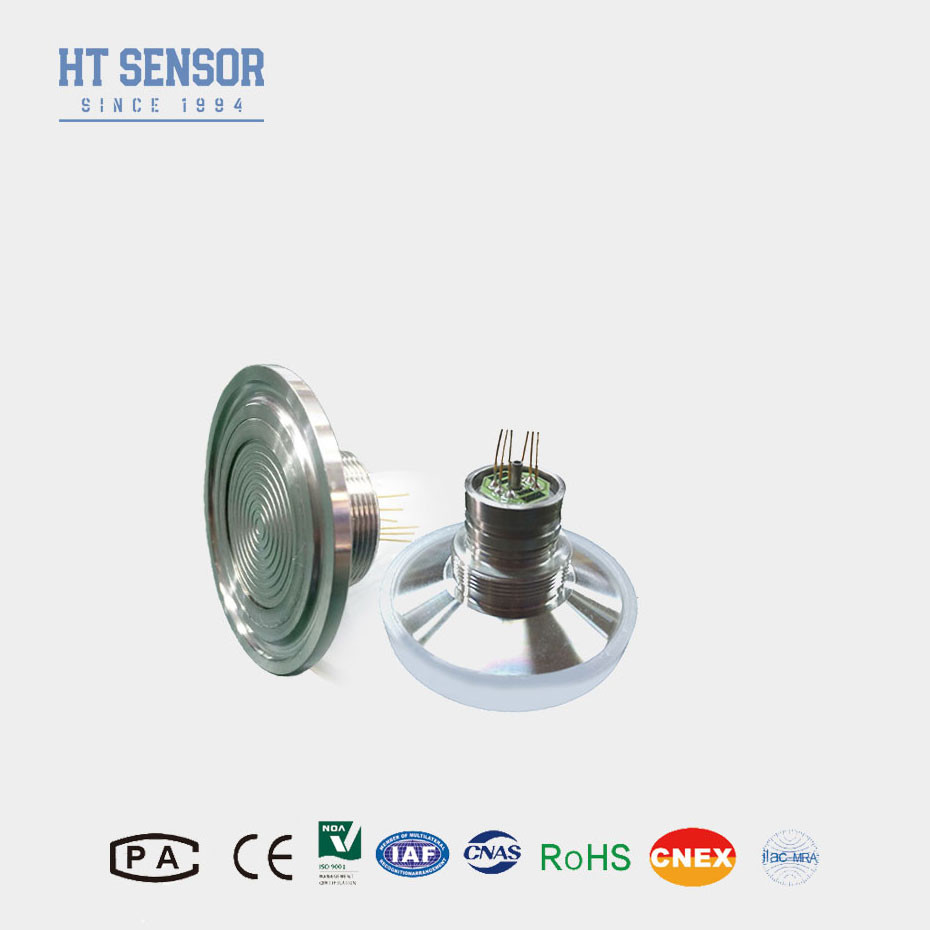

HT-IQ 피에조레시스티브실리콘압력 센서
플러시 실리콘 압력 센서 도입:
HT - IQ 압력 센서는 플러시 확산 실리콘 대막 압력 센서입니다. 일회용 실리콘 오일 충전 기술을 가진 클램프 압력 센서. 미디어 호환,316L 스테인리스 스틸 하우스 안에 포장된 피에조레시스티브 실리콘 압력 센서O-ring를 위해 구성할 수 있습니다.
장착 또는 힌트 된 공정 용기 및 소화 매체와 호환성이 필요한 OEM 애플리케이션을 위해 설계되었습니다.
| 성능 매개 변수펌프로 확산된 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~220g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |

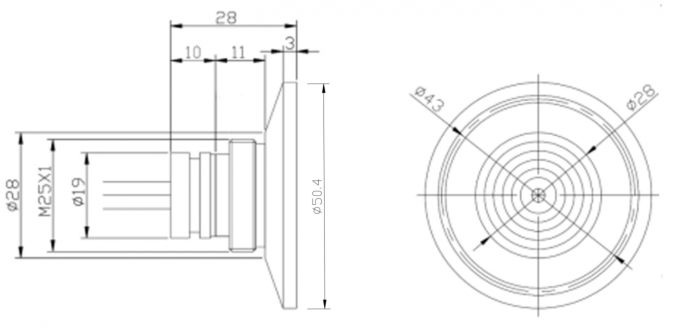

| 차원 |
|
| 전기 연결 및 보상 |
 |
| 선택 예제 |
| 주문 팁 |
