석유화학 금속공학 전력 및 수리학 응용용 실리콘 압력 변환기
Product Details
| 소재: | 316L | 민 범위: | 10kPa |
|---|---|---|---|
| 최대 범위: | 40Mpa | 공급: | 1.5mA |
| 출력: | 100mv+2mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT26V | 석유: | 확산 실리콘 |
| 힘: | 10VDC | ||
| 강조하다 |
금속공학 실리콘 압력 변환기,수리학 실리콘 압력 변환기,석유화학 실리콘 압력 변환기 |
||
Product Description

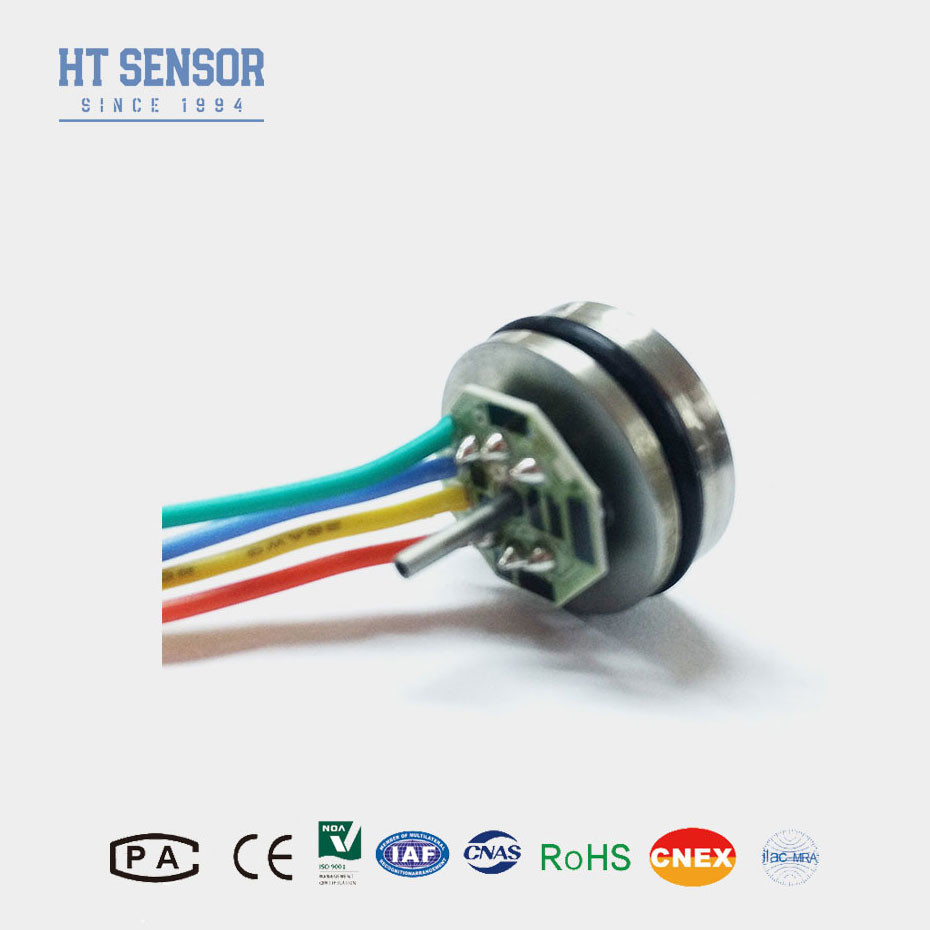

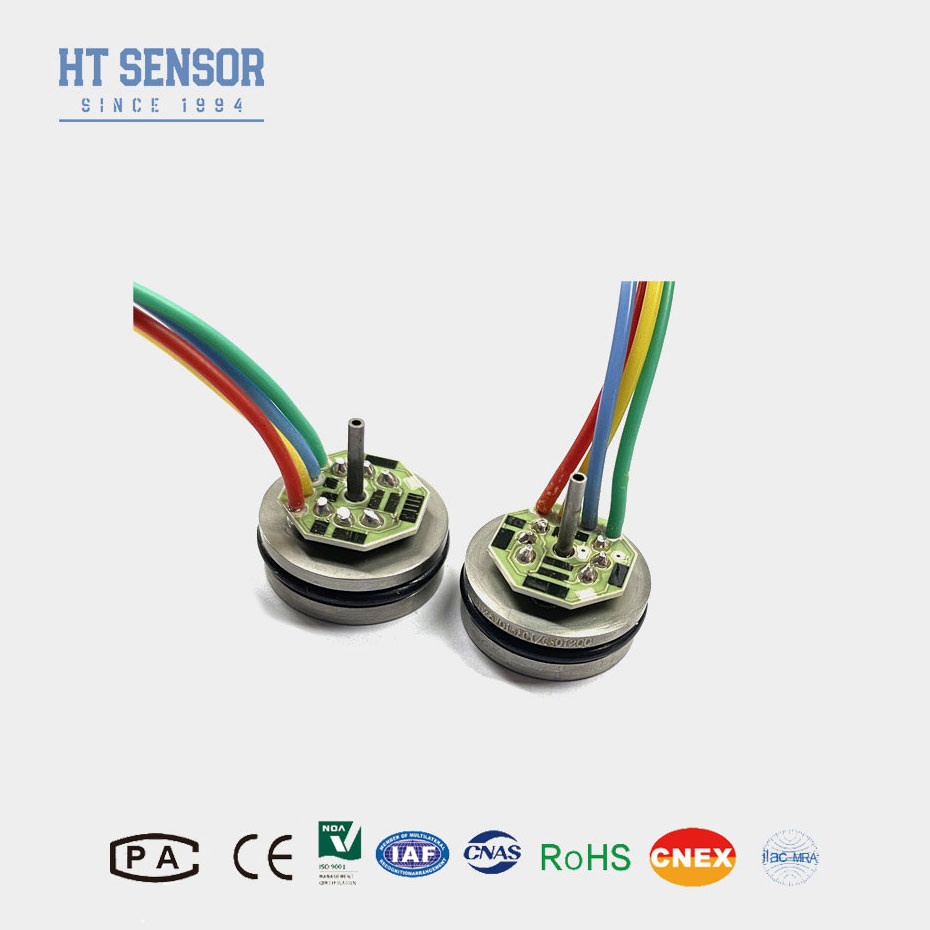

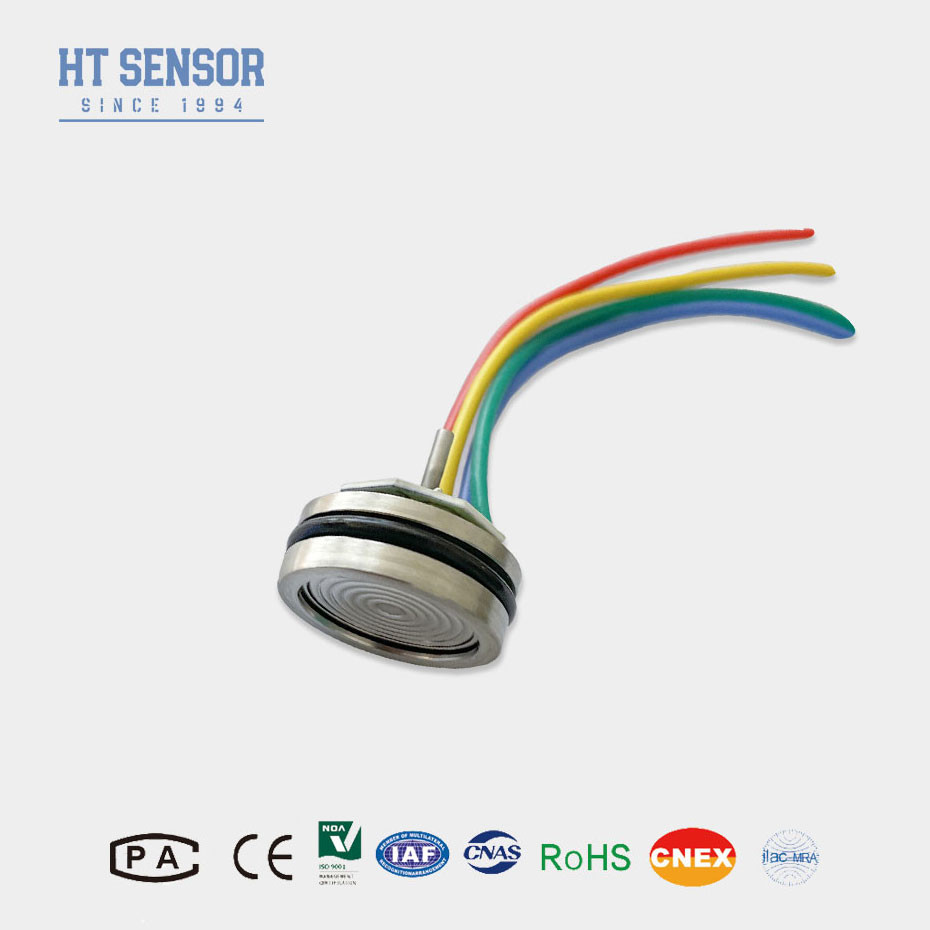

HT26 분산 실리콘 압력 센서 피에조레시스티브 압력 센서
실리콘 압력 센서 도입:
HT26은 압력 감지 요소로 내장된 고민성 피에조 레시스티브 실리콘 칩이다. 압력은 오일 충전기를 통해 전달된다.상류 분리 대막 완전히 측정되는 매체에서 압력 칩을 고립설치가 쉽죠.
제품의 특징실리콘 압력 센서:
1첨단 기술과 316L 스테인리스 스틸 가구를 이용하고, 디아프라그마를 위한 티타늄과 하스텔로이 같은 재료를 사용
2.온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로를 사용
교정
3탁월한 신뢰성, 반복성, 안정성
4높이 7mm, 사용자 정의
신청서시리콘 압력 센서:
1316L 스테인레스 스틸 호환성으로 비성염 가스 및 액체 압력을 측정하기에 적합
2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 적용됩니다.
3해양 및 항공 산업에 사용됩니다.
4.수압 및 공기 제어 시스템에 적합합니다.
실리콘 압력 센서의 전기 데이터
공급:10VDC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 성능 파라미터: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 050 | °C | |||
| ≥35kPa | 070 | °C | ||||
| 작동 온도 | - 2080 | °C | ||||
| 저장 온도 | -40~125 | °C | ||||
| 허용되는 과부하 | 전체 규모의 3배 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | 25g | |||||
| 매개 변수는 다음과 같은 조건에서 시험합니다: 10V의 일정한 전압과 25°C의 주변 온도 | ||||||
FQA:
1Q: 압력 센서의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능
2.Q: 나는 특수 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족 할 수있는 제품을 조정 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다
3.Q: 당신의 생산 능력은 무엇입니까?
A: 우리 제조 시설은 한 달에 최대 3만 개의 압력 센서를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다.
4.Q: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격과 할인?
A: 대량 주문 또는 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격
6.Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 출하 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답 할 것입니다, PC 네트워크에 의해 원격 지침은 항상 제공됩니다.
