19mm 1.5mA 100mv 분산 실리콘 압력 센서 피에조레시스티브 압력 변환기
Product Details
| 소재: | 316L | 민 범위: | -100Kpa |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 1.5mA |
| 출력: | 100mv+-30mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT19 | 높은: | 12mm |
| 석유: | 확산 실리콘 | 가닥: | 아니 |
| 강조하다 |
분산 실리콘 압력 센서,1.5mA 실리콘 압력 센서,19mm 피에조레시스티브 압력 변환기 |
||
Product Description

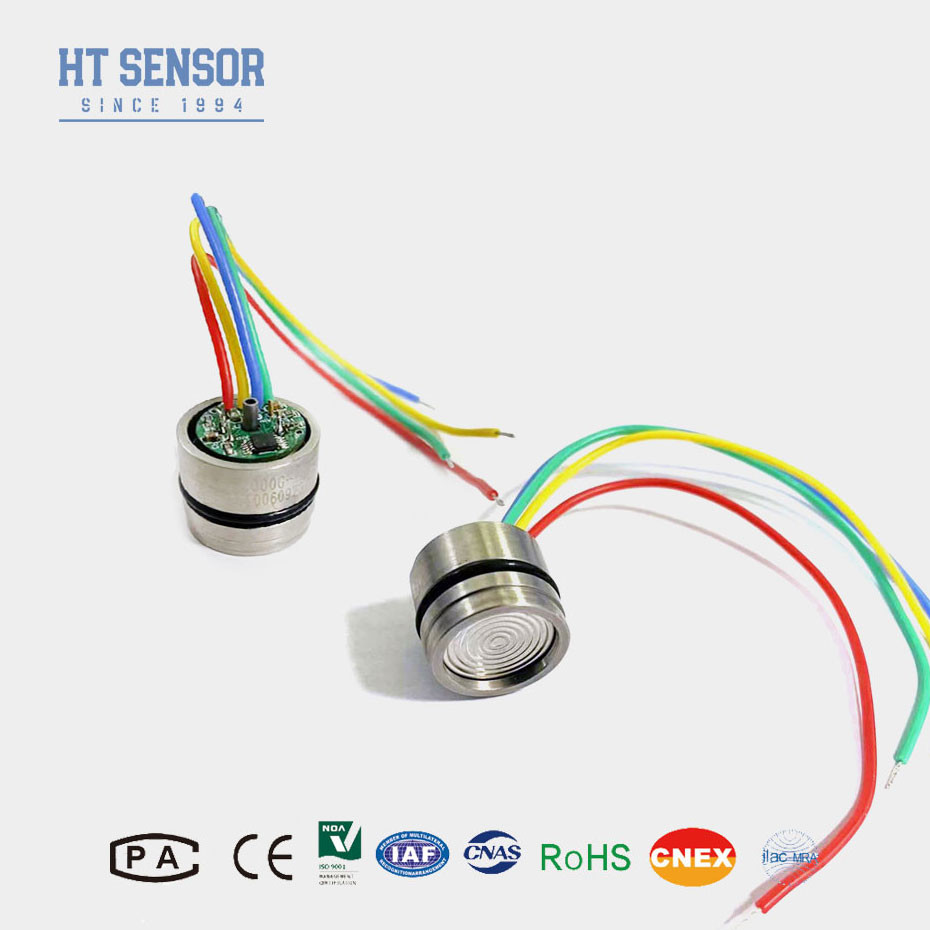

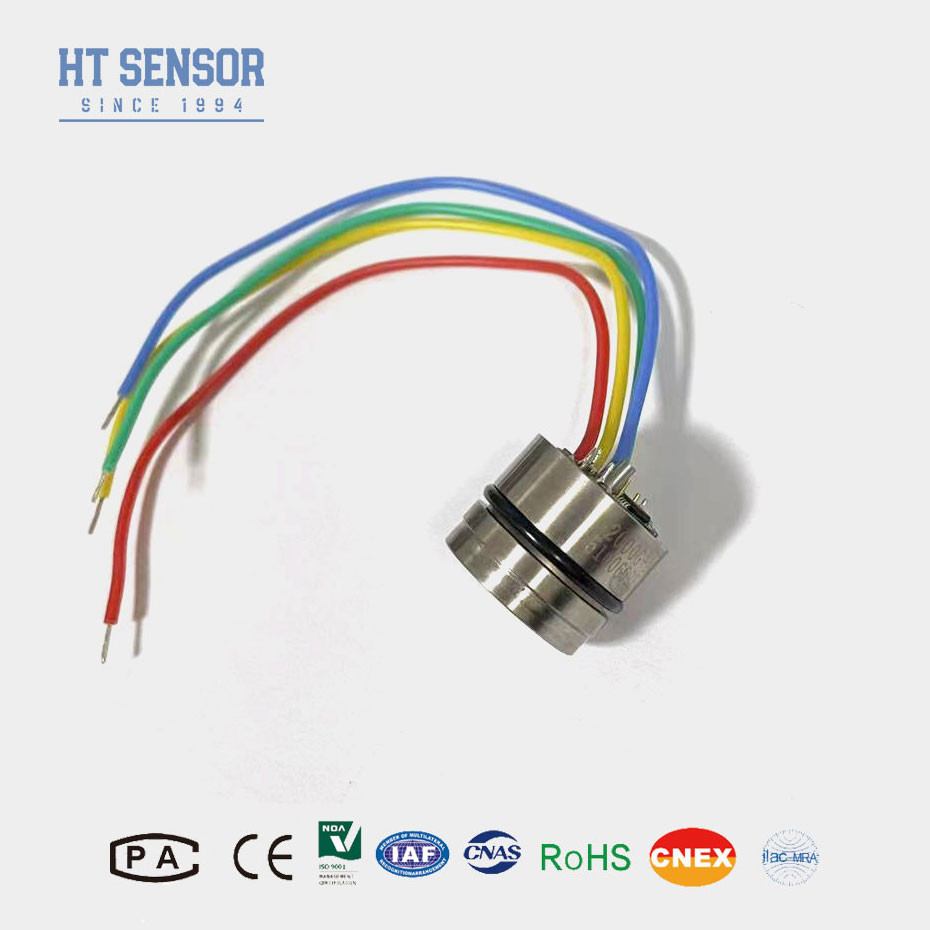

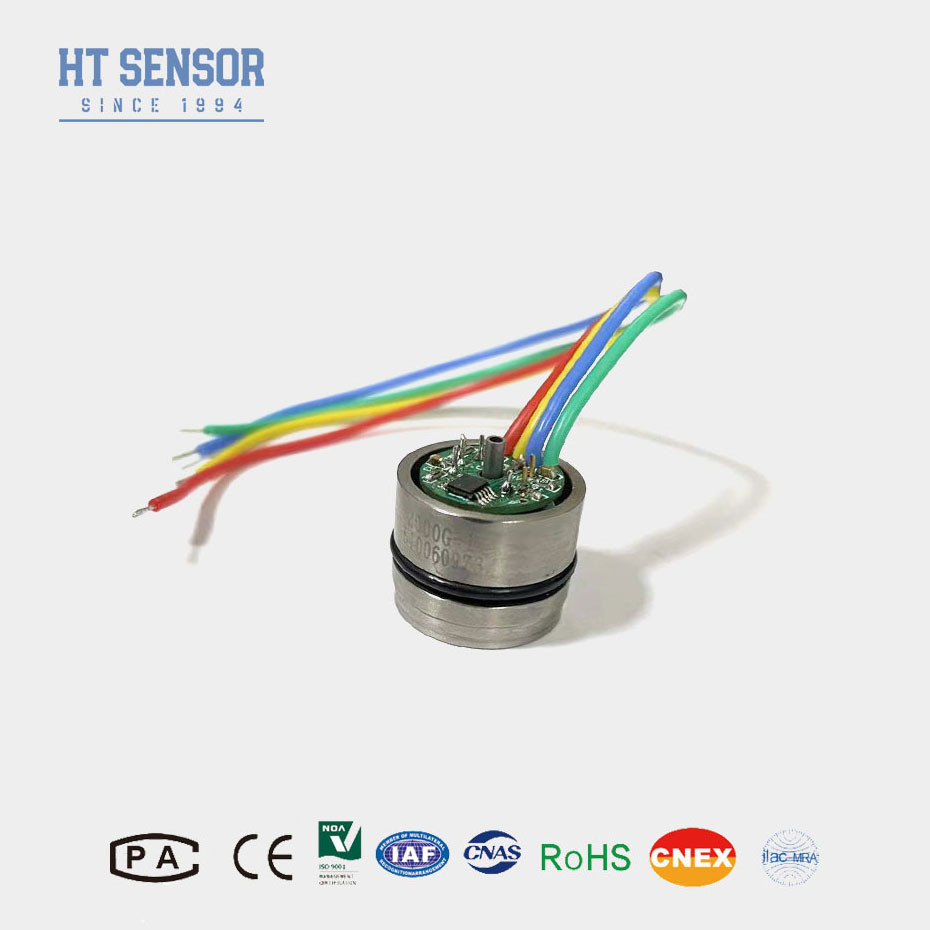

19mm 분산 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서, 주요 구성 요소는 높은 안정성 디푸스 실리콘 센서 요소입니다.감지 패키지는 316L 스테인리스 스틸 대막에서 감지 요소로 압력을 전송하기 위해 실리콘 오일을 사용합니다.그들은 OEM (원래 장비 제조업체) 장비의 광범위한 범위에서 사용 허용 압력 연결의 다양성을 갖추고 있습니다.
부식성 액체나 가스를 모니터링하는 애플리케이션
제품의 특징실리콘 압력 센서:
•작은 크기
• 신뢰성 있는 반도체 기술
• 정렬 및 온도 보상
• 절대 압력 과 가이드 압력
• 진공 호환, 격리 센서
• 저렴한 비용
신청서시리콘 압력 센서:
2. 프로세스 제어 시스템
3산업 자동화 및 흐름 제어
4압력 조절기
실리콘 압력 센서의 전기 데이터
공급:1.5mADC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상위 파라미터 조건:공급: 1.5mA 온도: 25°C
차원
FQA:
1압력 센서는 뭐죠?
압력 센서는 기체나 액체의 압력을 측정하는 장치입니다.물리 압력을 전기 신호로 변환하여 제어 시스템이나 모니터링 장비에 의해 읽고 처리 할 수 있습니다..
2압력 센서는 어떻게 작동할까요?
압력 센서 는 압력 변화 를 감지 하기 위해 피에조 레시스티브, 용량성, 피에조 전기적 요소 와 같은 다른 기술 을 사용 하여 작동 합니다. 압력 을 가할 때,감지 요소의 물리적 특성에 변화를 일으킨다., 그 다음 압력에 비례한 전기 신호로 변환됩니다.
3압력 센서는 어떤 종류인가요?
피에조레시스티브 압력 센서: 실리콘과 같은 재료의 피에조레시스티브 효과를 사용하여 압력을 측정합니다.
용량 압력 센서: 압력 아래의 대막의 변형으로 인한 용량 변화 측정.
피에조 전기 압력 센서: 가해진 기계적 스트레스에 반응하여 전기 전하를 생성하는 재료를 사용합니다.
광적 압력 센서: 압력 변화를 측정하기 위해 빛 변조를 사용합니다.
공명 압력 센서: 감지 요소의 공명 주파수의 변화를 감지하여 압력을 측정합니다.
4절대적 압력, 가이드 압력, 그리고 미차 압력 센서의 차이점은 무엇일까요?
절대 압력 센서: 완벽한 진공에 대한 압력을 측정합니다.
압력 센서: 대기압에 대한 압력을 측정합니다.
압력차 센서: 두 압력점의 차이를 측정합니다.
5압력 센서를 선택할 때 어떤 요소를 고려해야 합니까?
