0.5-4.5VDC 출력 G1/4 "실리콘 압력 송신기 변압기 물 가스 오일 0-10MPA
Product Details
| 소재: | 304 스테인레스 강 | 출력 신호: | 4-20mA 또는 0.5-4.5VDC |
|---|---|---|---|
| 공급 전력: | 24VDC 또는 5VDC | 전자 연결: | 작은 소음 |
| 측정 범위: | 0-10KPa~10MPa | 정확성: | 0.25%, 0.5% |
| 감지 엘레멘트: | 분산 실리콘 압력 센서 | 연결 유형: | G1/4, 1/4NPT, 1/8NPT |
| HS 코드: | 9026201090 | OEM: | OEM 또는 ODM |
| 보증: | 24개월 | ||
| 강조하다 |
가스용 실리콘 압력 송신기,석유용 실리콘 압력 전달기,물용 실리콘 압력 송신기 |
||
Product Description

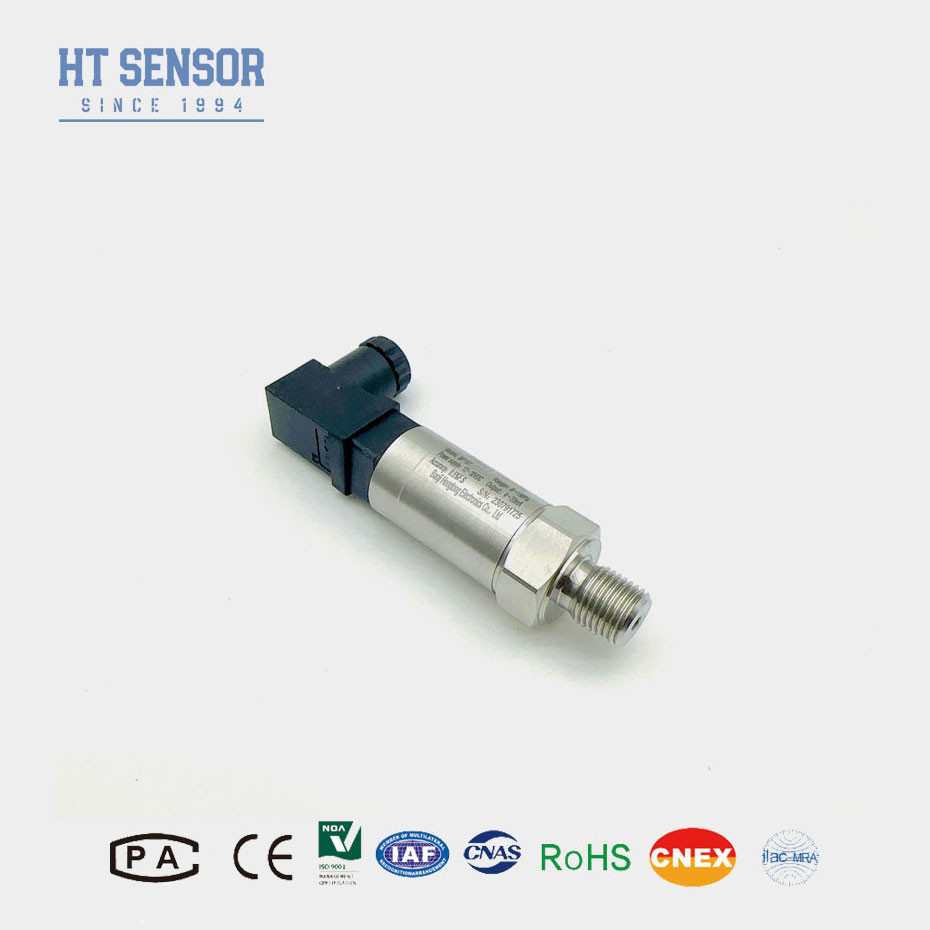

BP157 피에오레시스티브 디푸스드 실리콘 압력 송신기
소개:
센서는 섬세한 실리콘 대막을 포함하고 있으며, 이 대막은 마이크로 전자 기계 시스템 (MEMS) 기술을 사용하여 제조된다.피에조레시스티브 저항이 실리콘 대막으로 퍼져 나갑니다.이 저항들은 압력 아래에서 대막이 변형될 때 저항을 변화시킨다. 센서에 압력이 가해지면 실리콘 대막이 변형된다.변형은 피에조 레시스티브 요소에 대한 스트레스의 변화를 일으킨다압력으로 인한 스트레스는 Wheatstone 브릿지의 피에조레시스티브 요소의 저항을 변화시킵니다.압력에 의해 유발 된 스트레스는 Wheatstone 다리의 피에조레시스티브 요소의 저항을 변경합니다.휠스톤 브릿지에서 나오는 원시 출력은 일반적으로 매우 작고 증폭이 필요합니다. 신호 조건화 회로는 신호를 증폭하고 표준 출력 형식으로 변환합니다.0-5VDC, 또는 디지털 출력).
제품 특징:
콤팩트하고 견고한 디자인
반전자기 간섭
완전 용접 밀폐
IP65 보호
여러 출력 신호
견고 한 건축물
편리 한 통합
응용 프로그램:
316L 스테인레스 스틸, 부식성 가스와 액체와 호환된다
석유화학 및 다른 산업 분야
공기 압축기, 진공장비
수압 및 공기 제어 시스템
성능 파라미터:
| 측정 범위 | -100KPa~0kPa~10kPa... 10MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 압력 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (일반), ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 온도 오류 - 0 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 온도 오류 -Span | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 보상 온도 | 0~50°C (<35KPa), 0~70°C (표준) -20~80 (개인용) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 주택 재료 | 304 SS |
| 디아프라그마 재료 | 316L SS |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 밀폐 재료 | 플루오라우머 또는 전체 용접 밀봉 |
| 무게 | ~0.20kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V | 5VDC |
주문 팁
1압력 범위를 결정: 송신기가 측정해야 할 압력의 전체 범위를 식별합니다.당신이 선택한 송신기가 오류와 잠재적 인 손상을 피하기 위해 정확하게 이 범위 내에서 측정 할 수 있는지 확인.
2정확도 수준: 응용 프로그램의 정확성 요구 사항을 이해하십시오. 다른 송신기가 다양한 수준의 정확성을 제공하므로 정확한 데이터에 대한 특정 요구를 충족시키는 것을 선택하십시오.
3. 장착 옵션: 전송기가 직접 장착, 브래킷 장착 또는 패널에 통합을 요구 여부, 응용 프로그램에서 장착 될 방법을 식별합니다.
4. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
5. 장착 옵션: 전송기가 직접 장착, 브래킷 장착 또는 패널에 통합을 요구 여부, 응용 프로그램에서 장착 될 방법을 식별합니다.
FAQ:
Q: 제조사인가요?
A: 예, 우리는 29 년 이상 전문 센서 제조업체입니다! 우리의 기술 팀은 10 개 이상의 엔지니어가 있습니다.
Q: OEM 서비스를 받을 수 있나요?
A: 예, 우리는 OEM 및 ODM를 받아 들입니다.
Q: 제가 분배자가 될 수 있나요?
A: 예, 우리는 해외 시장에서 유통자를 찾고 있습니다.
Q: 당신의 납품 시간은 얼마입니까?
A: 일반적으로 3-5days. 100pcs 이상의 양, 추가 5-7 일 필요.
