19mm 피에조레시스티브 실리콘 압력 센서
Product Details
| 재료: | 316L 스테인리스 스틸 | 민 범위: | 10KPA |
|---|---|---|---|
| 최대 범위: | 100mpa | 공급: | 1.5mA(0.4~2.0mA) |

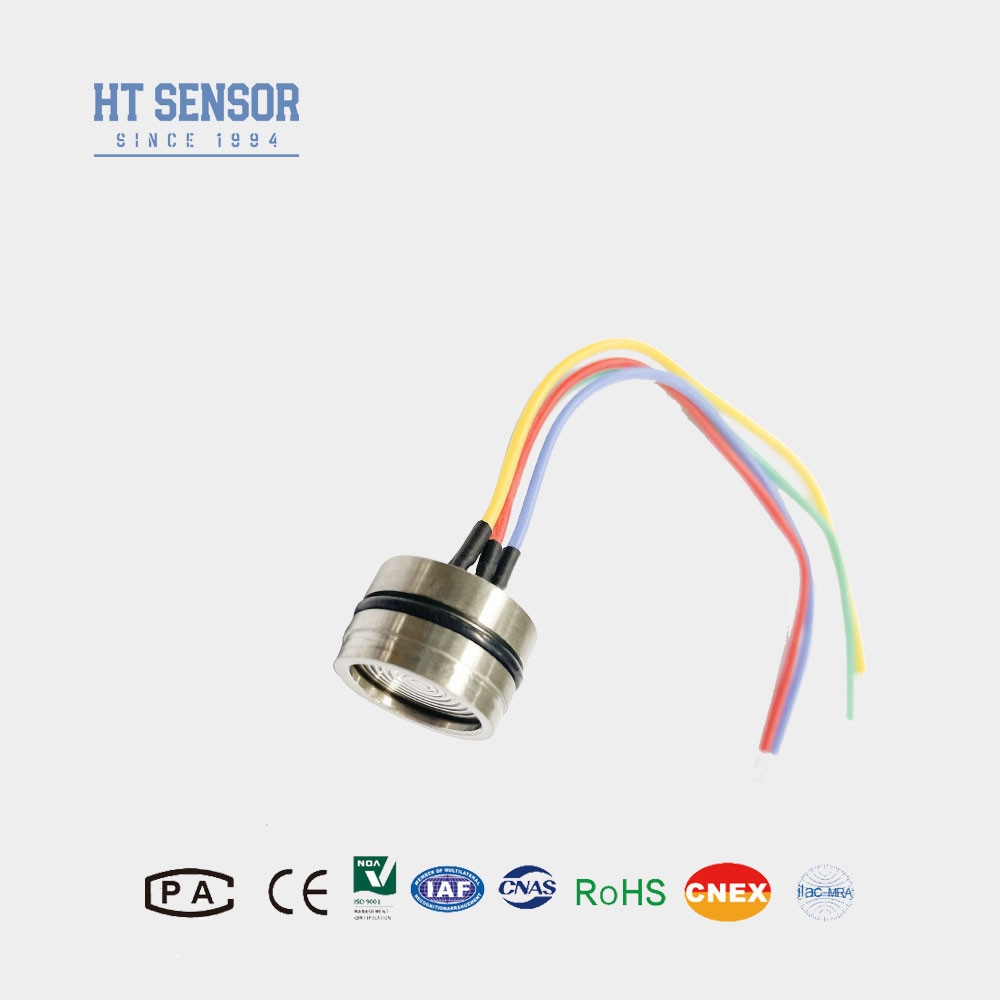

| OEM: | 예 | 선택 가능합니다: | 금도금 핀 또는 4색 실리콘 와이어 |
| 모델: | HT19 | 높은: | 12mm /15mm |
| 기름: | 확산 실리콘 | 실: | 아니오 /OEM |
| 강조하다 |
19mm 실리콘 압력 센서,디아프라그마 용접 실리콘 압력 센서,압저항 실리콘 압력 센서 |
||
Product Description
19mm 압저항 실리콘 압력 센서 다이어프램 용접 공정으로 성능 보장

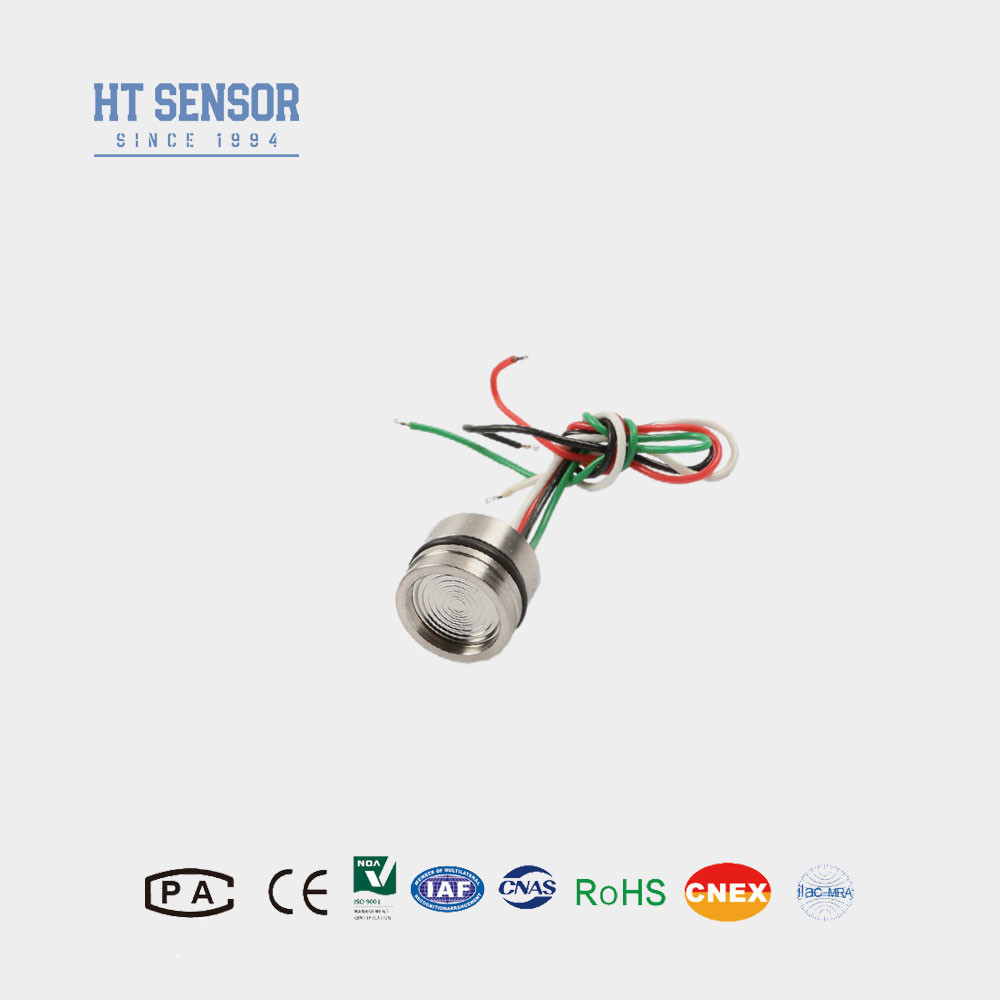

HT19 실리콘 압력 센서
오일 충전 실리콘 압력 센서 소개:
- 이 센서는 국제 등급의 고안정성, 고정밀 실리콘 압력 칩을 통합합니다.
- 정교한 온도 보상 알고리즘이 구현되어 넓은 작동 온도 범위에서 정확하고 신뢰할 수 있는 측정을 제공합니다.
- 30년 이상의 개발 및 제조 전문 지식을 활용하여, 이 센서는 뛰어난 신뢰성과 성능을 보장하기 위해 엄격한 품질 관리 프로세스를 거칩니다.
- 이 제품의 뛰어난 안정성과 기능은 전 세계 사용자들로부터 광범위한 인정과 신뢰를 얻었습니다.
- 이 최적화된 설명은 HT19 압저항 실리콘 압력 센서의 탁월한 성능과 신뢰성에 기여하는 고급 설계, 정밀 엔지니어링 및 엄격한 품질 관리 조치를 강조합니다.
제품 특징 오일 충전 실리콘 압력 센서:
- 넓은 측정 범위:0~10KPa~100Mpa
- 압저항 실리콘 감지 소자
- Full316LSS, Full Titanium 또는 Hastelloy 다이어프램
- O-링 마운트
- 높은 정확도와 안정성.
응용 분야 오일 충전 실리콘 압력 센서:가스 및 액체의 측정 압력
- 석유 채굴
- 수도 공급, 도시 온수 공급
- 공정 제어 시스템
- 항공 및 항해 검사
- 유압
- 실리콘 압력 센서의 전기 데이터
공급:1.5mADC
- 입력 임피던스:3KΩ~6KΩ
- 출력 임피던스:2.5KΩ~6KΩ
- 절연 저항: ≥100MΩ/50VDC
- 절연 전압: 하우징과 전기 연결 사이의 500VAC는 손상을 일으키지 않습니다.
- 호환 매체: 316L 스테인리스 스틸과 호환되는 액체, 가스
- 오일 충전 실리콘 압력 센서의 성능 사양
성능 매개변수:
| 측정 범위 | |||||
| 게이지(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | 절대(A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | 밀봉(S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | Typ | ||||
| 최대 | 단위 | 선형성 | |||
| ±0.15 | ±0.3 | %F.S | 보상 온도 | ||
| 0.05 | 0.1 | %F.S | 보상 온도 | ||
| 0.05 | 0.1 | %F.S | 보상 온도 | ||
| 0±1 | 0±2 | mV | 제로 오프셋 온도 드리프트 | ||
| ≤20KPa | 0～50 | 50±30 | mV | 제로 오프셋 온도 드리프트 | |
| 0～70 | 100±30 | mV | 제로 오프셋 온도 드리프트 | ||
| ≤20KPa | 0～50 | %F.S | %F.S | 보상 온도 | |
| 0～70 | ±1 | %F.S | 보상 온도 | ||
| ≤20KPa | 0～50 | %F.S | %F.S | 보상 온도 | |
| 0～70 | ±1 | %F.S | 보상 온도 | ||
| ≤20KPa | 0～50 | ℃ | 허용 과부하 | ||
| 0～70 | ℃ | 허용 과부하 | |||
| -20～80 | ℃ | 허용 과부하 | |||
| -40～125 | ℃ | 허용 과부하 | |||
| 전체 스케일의 3배 또는 120MPa 중 작은 값 선택 | 파열 압력 | ||||
| 전체 스케일의 5배 | 장기 안정성 | ||||
| 0.2 % | F.S/년 | 다이어프램 재질 | |||
| 316L | 절연 저항 | ||||
| ≥200MΩ 100VDC | 진동 | ||||
| 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | 충격 | ||||
| 100g,11ms | 응답 시간 | ||||
| ≤1ms | O-링 씰 | ||||
| 니트릴 고무 또는 불소 고무 | 충전 매체 | ||||
| 실리콘 오일 | 무게 | ||||
| ～28g | 매개변수는 1.5mA의 정전류 및 25°C의 주변 온도에서 테스트되었습니다. | ||||
| 치수 | |||||
참고:
1. 조립 시 필요한 기밀성을 얻기 위해 코어 크기와 송신기 하우징의 조화를 주의하십시오.
2. 하우징 조립 과정에서 수직으로 정렬하고 균등한 압력을 가하여 잼이나 보상판 손상을 방지하십시오.
3. 테스트 대상 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램의 변형 또는 천공 및 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 코어의 압력 포트를 대기 중에 열어두어 물, 수증기 또는 부식성 매체가 게이지 코어의 음압 챔버에 들어가지 않도록 하십시오.
6. 핀에 변경 사항이 있는 경우 실제 제품의 라벨을 참조하십시오.
FAQ:
Q1:Are
당신은 제조 회사입니까? A1:저희는 약 30년의 경험을 가진 제조사입니다.
Q2:맞춤형 제품
A2:OEM 및 맞춤형 디자인 서비스를 제공합니다.
Q3:품질 보증
A3:당사 제품은 원래 구매자에게 선적일로부터 12~18개월의 제한 보증을 제공합니다. Hengtong은 결함이 있는 제품을 무상으로 교체 또는 수리합니다. 이 보증은 수정, 오용, 부주의한 사용이 있는 장치에는 적용되지 않습니다.
Q4:선적 및 포장
A4:제품은 일반적으로 UPS, FedEx, DHL 및 INT를 포함한 국제 특송으로 선불 운송되며, 귀하의 선적 계정을 사용하여 수집할 수도 있습니다. 검사 인증을 포함한 표준 수출 포장.
Q5:문의
A5:기술적인 질문과 비즈니스 문제에 대해 서비스를 제공하는 활동적이고 경험이 풍부한 영업팀이 있습니다. 메시지를 남기거나 온라인 서비스를 클릭하십시오.
