HT19 고정도 측정 압력 센서를 위한 피에조레시스티브 실리콘 압력 센서 셀
Product Details
| 재료: | 316L | 민 범위: | 10KPA |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 1.5mA(0.4~2.0mA) |
| OEM: | 예 | 선택 가능합니다: | 금도금 핀 또는 4색 실리콘 와이어 |
| 모델: | HT19 | 높은: | 12mm /15mm |
| 기름: | 확산 실리콘 | 실: | 아니요 |
| 강조하다 |
피에조레시스티브 실리콘 압력 센서 셀,고정도 실리콘 압력 센서,HT19 피에조레시스티브 실리콘 압력 센서 |
||
Product Description
HT19 고정도 측정 압력 센서를 위한 피에조레시스티브 실리콘 압력 센서 셀

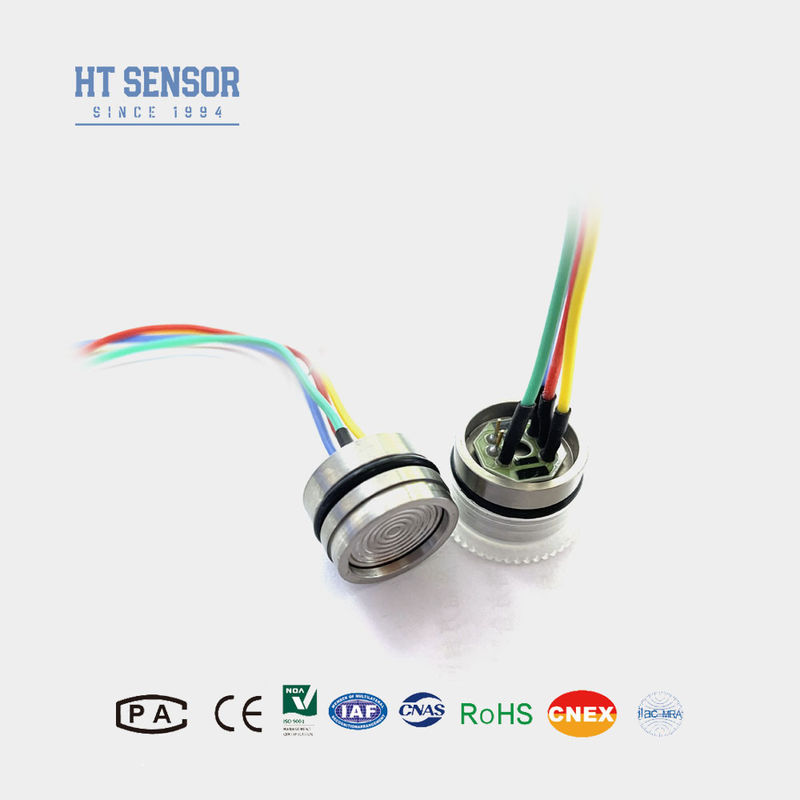

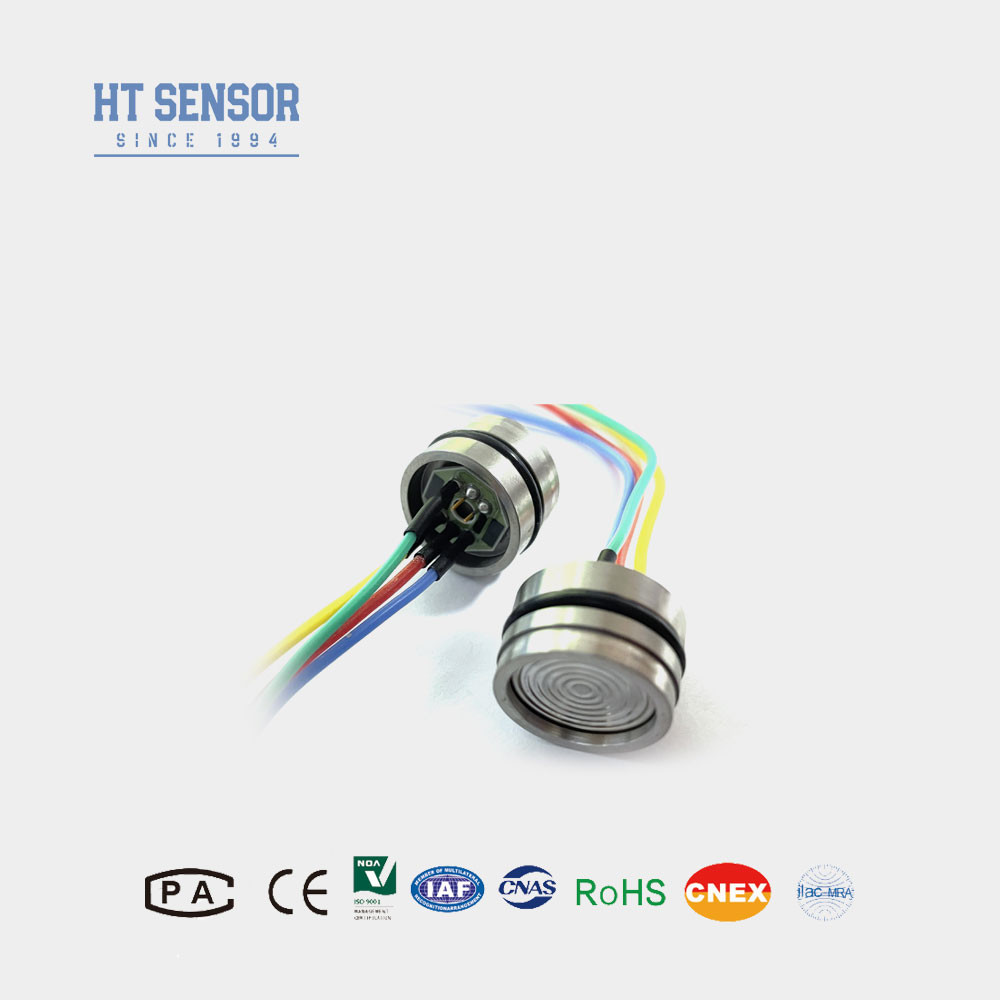

HT19 실리콘 압력센서
기름으로 채워진 실리콘 압력 센서 도입:
첨단 스트레스 최적화 설계
- 센서는 합금 된 베이스에서 최적화된 스트레스 디자인을 사용하여 안정성과 정밀도를 향상시킵니다.
- 최첨단 SMT (Surface Mount Technology), 금선 접합 및 대막 용접 과정이 신뢰할 수있는 성능을 보장합니다.
- 고 진공 코팅, 압력 주기 스트레스 제거 및 고온 노화 치료는 센서의 안정성과 반복성을 더욱 향상시킵니다.
제품의 특징기름으로 채워진 실리콘 압력 센서:
- 넓은 측정 범위:0~10KPa~100Mpa
- 피에조레시스티브 실리콘 센서 요소
- 풀316LSS,풀 티타늄 또는 하스텔로이 대막
- 오 링 장착장
- 높은 정확성과 안정성
신청서 오일로 채워진 실리콘 압력 센서:
- 가스 및 액체의 측정 압력
- 석유 채굴
- 물 공급, 도시 온도 공급
- 프로세스 제어 시스템
- 항공 및 항해 검사
- 수압
실리콘 압력 센서의 전기 데이터
- 공급:1.5mADC
- 입력 임피던스:3KΩ~6KΩ
- 출력 임피던스:2.5KΩ~6KΩ
- 단열 저항:≥100MΩ/50VDC
- 단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
- 중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
오일로 채워진 실리콘 압력 센서의 성능 사양
| 성능 파라미터: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 050 | °C | ||
| ≥35kPa | 070 | °C | |||
| 작동 온도 | - 2080 | °C | |||
| 저장 온도 | -40~125 | °C | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | 28g | ||||
| 매개 변수는 다음과 같은 조건에서 시험합니다: 일정한 전류 1.5mA 및 주변 온도 25°C | |||||
차원
참고:
1. 조립 중에, 필요한 공기 밀도를 달성하기 위해 코어 크기와 송신기 하우징의 조정에주의를 기울여야합니다.
2가구 조립 과정 동안, 그것은 수직 정렬되어 있는지 확인 하 고 점착 또는 보상 판을 손상 방지 하기 위해 균일 압력을 적용 합니다.
3시험 중인 매체는 핵심 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침이 제공되어야합니다.
4센서 대막을 손으로 또는 날카로운 물체로 누르는 것을 피하십시오. 대막의 변형이나 뚫림과 코어에 대한 손상을 피하기 위해.
5가이드 코어의 압력 포트를 대기권에 개방하여 물, 수증기 또는 부식 물질이 가이드 코어의 마이너스 압력 챔버로 들어가는 것을 방지합니다.
6핀에 변화가 있다면 실제 제품에 표시된 라벨을 참조하십시오.
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 출하 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답 할 것입니다, PC 네트워크에 의해 원격 지침은 항상 제공됩니다.
