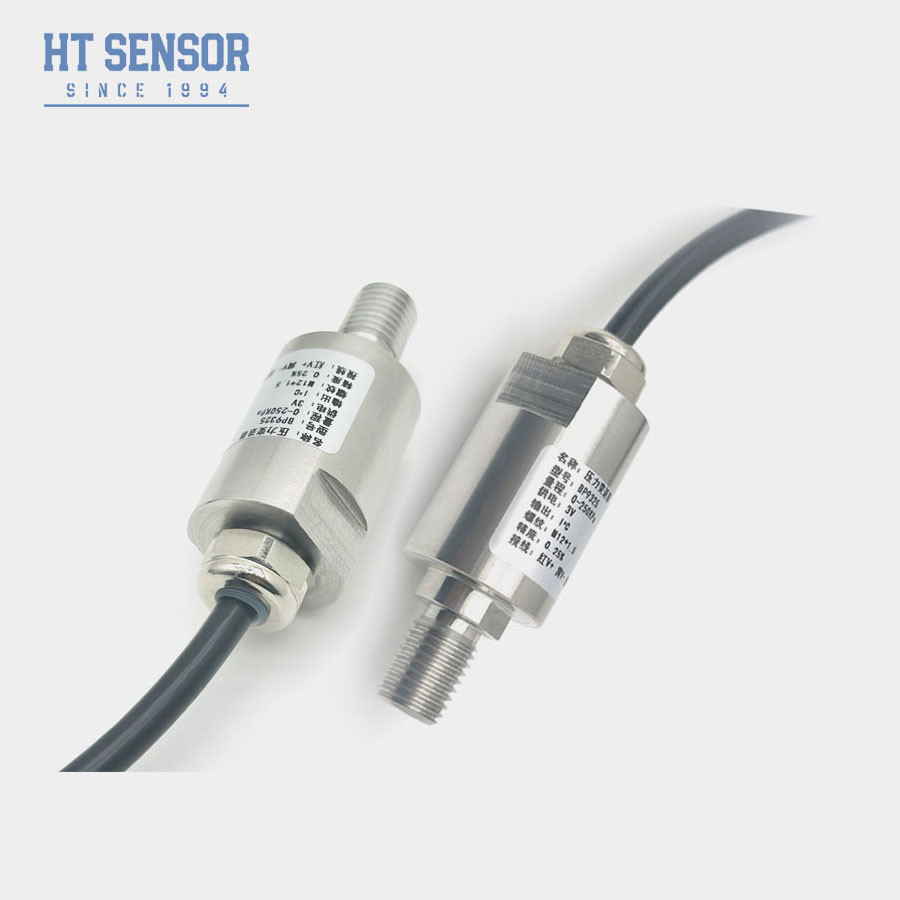

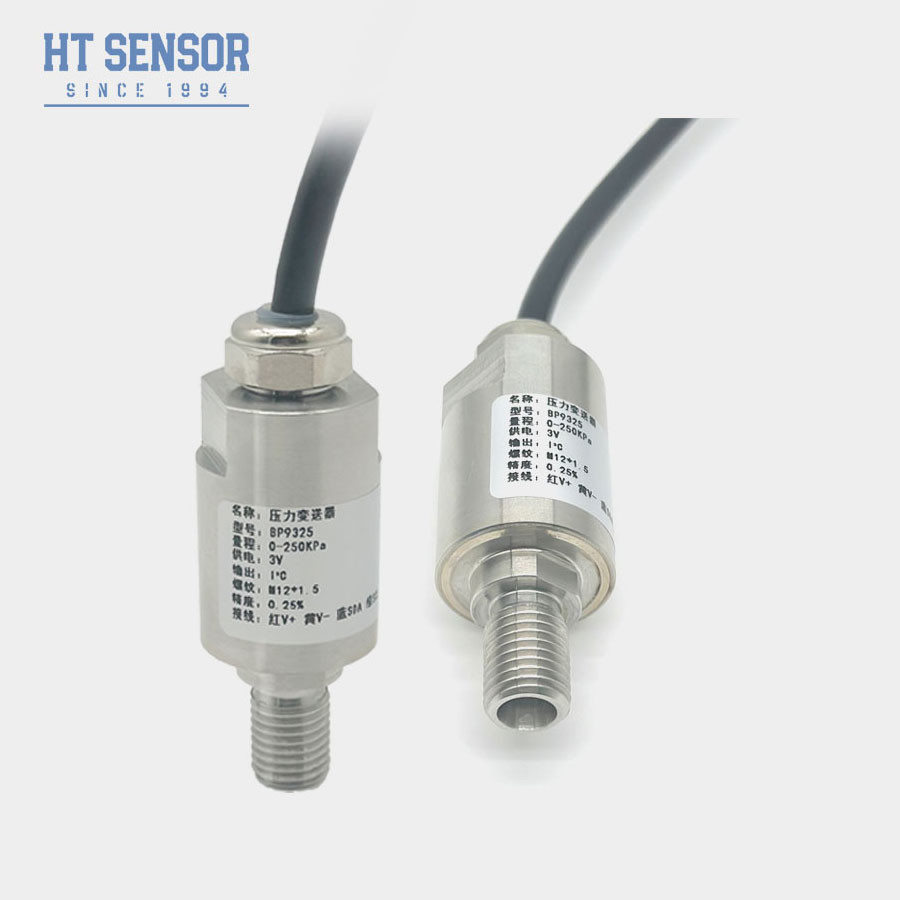

BP9325 I2C 신호 측정 산업 압력 센서 304 스테인레스 스틸 센서
Product Details
| 모델: | BP9325 | 코어 타입: | 피에조레시스티브 실리콘 압력 센서 |
|---|---|---|---|
| 매체 호환성: | 공기, 물, 기름 | 보상온도: | 0~70' Ｃ |
| 상표: | HT센서 | 유압식: | 게이지, 절대압, 밀봉압력 |
| 하우징 소재: | 스테인리스 스틸 | 신호 출력: | I2C |
| IP 등급: | IP65 | 연결하다: | G1/4 또는 OEM |
| 강조하다 |
BP9325 산업 압력 센서,I2C 신호 측정 산업 압력 센서,304 스테인레스 스틸 산업 압력 센서 |
||
Product Description
BP9325-I2C 산업 압력 센서 가이드 및 절대 압력 옵션
산업용 BP9325 실리콘 산업 압력 센서 I2C 출력
BP9325-I2C 실리콘 피에조레시스티브 압력 센서
제품 소개 산업 압력 센서
BP9325-I2C 압력 센서는 자체 개발 된 HT 시리즈 실리콘 피에조레시티브 격리막 기름으로 가득 찬 코어를 신호 측정 요소로 채택합니다.신호 처리 회로는 스테인레스 스틸 하우스의 내부에 위치하고 있습니다, 센서 신호를 표준 IIC 출력 신호로 변환합니다. 제품은 부품, 반품 및 완제품에 대한 엄격한 테스트 및 노화 검사를 받았습니다.안정적이고 신뢰할 수 있는 성능을 보장합니다.
산업용 압력 센서의 제품 특성
- 경제적이고 콤팩트
- 압력 및 온도 습득을 위한 이중 24비트 ADC
- 표준 I2C 통신 프로토콜
- 모든 스테인리스 스틸 316L 재료
산업용 압력 센서의 응용 및 산업
- 316L 스테인레스 스틸에 대한 부식성 미디어를 위한 압력 측정
- 석유, 화학, 금속 등과 같은 산업 공정 현장
- 조선 및 항공 우주 산업
- 수압 및 공기 제어 시스템
- 사물 인터넷 (IoT)
| BP9325-I2C 산업 압력 센서의 성능 매개 변수 | |
| 범위 | -100kPa... 0 ∙ 35kPa... 3.5MPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력 |
| 전원 공급 | 3.0V ∙ 3.6V DC |
| 출력 신호 | 디지털 I2C (압, 온도) |
| 과부하 | ≤ 1.5배 가량 범위 |
| 정확성 25°C | ±0.25% (유형), ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S (유형), 0.05% F.S (최대) |
| 장기적 안정성 | ±0.1% F.S/년 (평균), ±0.2% F.S/년 (최대) |
| 제로 온도 변동 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 전체 규모 온도 변화 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | -20-70°C (≤10MPa, 사용자 정의) |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~120°C |
| 연속 작동 전류 | 3mA DC |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 50MΩ @50V DC |
| 보호등급 | IP65 |
| 오 링 | 플루오라우머 |
| 무게 | ~0.4kg |
통신 프로토콜
BP-I2C는 외부 장치와의 통신을 위해 I2C 버스 프로토콜을 사용합니다. 모든 데이터 통신은 MSB에서 시작되며 기본 7비트 I2C 장치 주소는 0x78입니다.BP-IIC는 I2C 슬레이브 장치로 작동합니다., 마스터 장치는 다음 명령어 형식을 사용하여 통신 할 수 있습니다::
BP-I2C가 디지털 출력으로 설정되면 (I2C 0xAC 명령어를 사용하여), B[23:0]는 각각 세 바이트로 출력됩니다. 사용자는 다음과 같은 공식을 사용하여 쉽게 비율로 변환 할 수 있습니다.
0xAC I2C 명령어를 사용하여 5바이트의 캘리브레이트 데이터를 읽어내면, 온도 정보는 16바이트의 마지막 두 바이트에 의해 제공된다.사용자는 다음과 같은 공식을 사용하여 T 값을 실제 온도로 쉽게 변환 할 수 있습니다.:
참고: 브릿지 기본값은 10% ~ 90%이며, 센서 브릿지 제로 포인트는 10%에 해당하며, 풀 포인트는 90%에 해당합니다. 센서 기본값은 온도 값을 출력하지 않습니다.온도 출력은 사용자 정의가 필요합니다..
| 선택 상기 |
1원자 크기가 필요한 공기 밀도를 달성하기 위해 조립 중에 송신기 하우스와 일치하는지 확인하십시오.
2수직으로 설치하고 평평하게 누르면 보상판이 막히거나 손상되지 않습니다.
3측정 매체는 핵심 대막 가구 (316L) 재료와 호환되어야 합니다. 그렇지 않으면 주문 시 특수 요구 사항을 지정하십시오.
4센서 대막을 날카로운 물체로 누르지 마십시오.
5- 측정 핵의 환기 튜브를 대기권에 개방하십시오.
6핀 선에 변화가 있을 경우, 코어에 붙여진 라벨을 참조하십시오.
