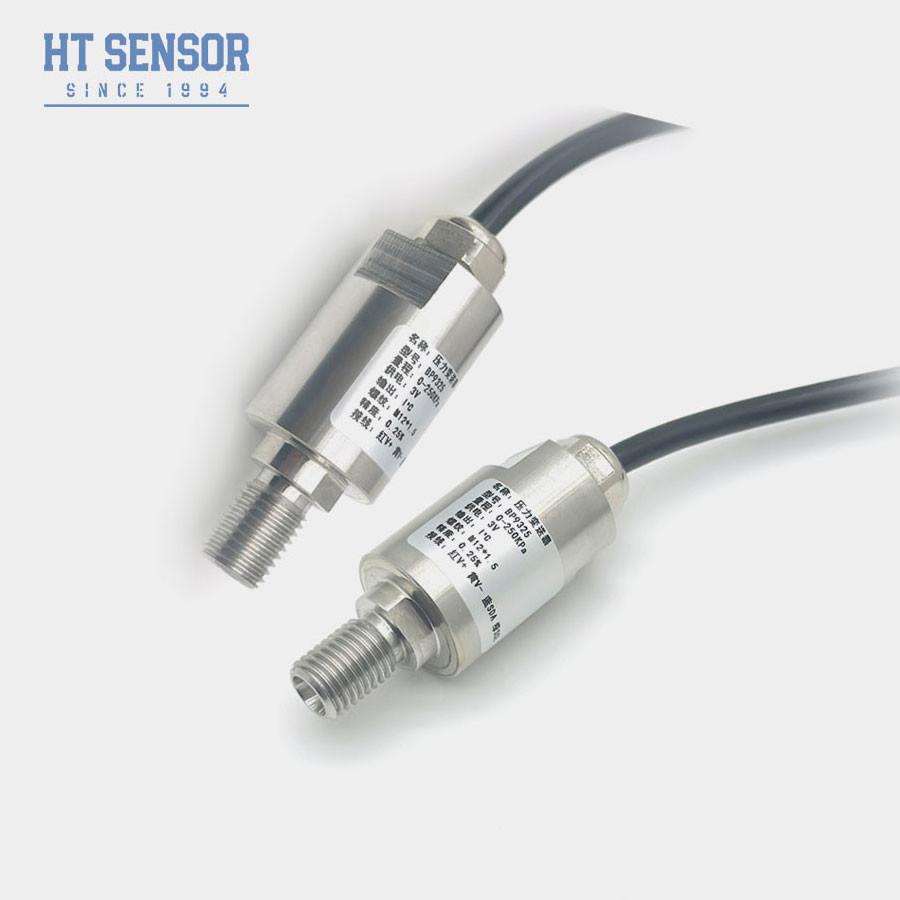

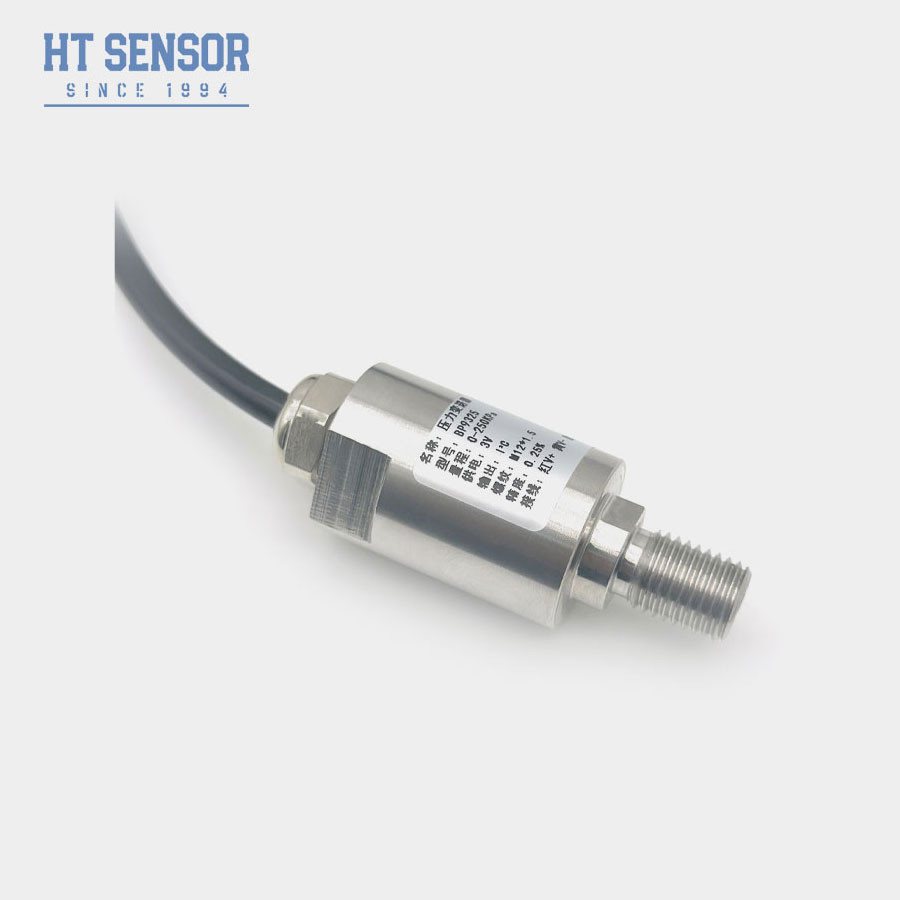

BP9325 실리콘 산업 압력 센서 I2C 출력
Product Details
| 모델 번호: | BP9325 | 하우징 소재: | 스테인리스 스틸 |
|---|---|---|---|
| 작동 온도: | -20C 내지 +80C | 전원 공급: | 3-3.6V |
| 압력 범위: | 0-10kpa~60MPa | IP 등급: | IP65 |
| 신호 출력: | I2C(압력, 온도) | 연결 유형: | 케이블로 |
| 보증: | 2년 | 종류: | 확산 실리콘 압저항 |
| 강조하다 |
BP9325 산업 압력 센서,I2C 산업 압력 센서,실리콘 산업 압력 센서 |
||
Product Description
BP9325 실리콘 산업 압력 센서 I2C 출력
실리콘 산업 압력 센서 도입:
HT19F-I2C 압력 센서는 우리 회사가 개발한 HT 시리즈 실리콘 피에조레시티브 오일 코어를 신호 측정 요소로 사용합니다.그리고 신호 처리 회로는 스테인리스 스틸 하우징에 위치하고 있습니다. 센서 신호를 표준 출력 IIC 신호로 변환합니다. 엄격한 테스트와 노화 검진 후 제품은 안정적이고 신뢰할 수있는 성능을 가지고 있습니다.
제품 특성산업용 압력 센서:
- • 경제적이고 작은 크기
- • 범위 -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • 가이드 압력 유형, 절대 압력 유형
- • 각각 압력 및 온도 획득을 위한 이중 24 비트 ADC
- • 표준 I2C 통신 프로토콜
- • 모든 스테인레스 스틸 316L 재료
신청서실리콘 산업 압력 센서:
- 산업 프로세스 제어
- 액체 수준 측정
- 지능형 압력 측정 장치
- 가스 및 액체 압력 측정
- 의료 장비
- 사물 인터넷.
기본 조건실리콘 산업 압력 센서:
- 전원 공급: 3.0-3.6VDC
- 출력: I2C (압, 온도)
| 산업용 압력 센서의 성능 매개 변수: | |||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | ||
| 성능 매개 변수 | 단위 | ||
| 전원 공급: | 30.0에서 36 | V DC | |
| 출력 신호: | 디지털 I2C (압, 온도) | ||
| 연속 작동 전류: | 3 | mA DC | |
| 온도 정확도: | ±2 (저작성 온도 출력이 없습니다, 온도 출력이 사용자 정의되어야 합니다) | °C | |
| 압력 정확도: | ±0.2 (±0.5 @35kPa) | %FS | |
| 단열 저항: | 50MΩ@50V DC | ||
| 단열 강도: | 50Hz, 500V AC | ||
| 작동 온도: | -30 ~ 80 | °C | |
| 저장 온도: | -40 ~ 80 | °C | |
| 과부하: | 1.5 곱하기 전체 스케일 압력 또는 110MPa가 최소 값입니다. | ||
통신 프로토콜
BP9325는 I2C 버스 프로토콜을 사용하여 외부와 통신합니다. 모든 데이터 통신은 MSB에서 시작되며 기본 7 비트 I2C 장치 주소는 0x78입니다.그리고 마스터 장치는 다음과 같은 형식의 명령을 사용하여 통신 할 수 있습니다.
HT19F-I2C가 디지털 출력으로 설정되면 (I2C 0xAC 명령을 사용하여), B[23:0]는 세 개로 나뉘어집니다.
각 바이트는 별도로 출력되며 사용자는 다음과 같은 공식을 사용하여 쉽게 비율로 변환 할 수 있습니다.
0xAC의 I2C 명령어를 사용하여 캘리브레이트 된 데이터의 5 바이트를 읽을 때, 온도 정보는 마지막 두 가지로 구성됩니다.그리고 사용자는 쉽게 다음 공식을 사용하여 실제 온도에 T-값을 변환 할 수 있습니다..
참고: 기본 브릿지는 10% ~ 90%이며, 센서 브릿지의 제로 포인트는 10%에 해당하며, 전체 포인트는 정확합니다. 값은 90%입니다. 센서는 기본적으로 온도 출력이 없습니다.온도 출력이 사용자 정의되어야 합니다..
| 주문 팁 |
1- 원자 크기와 송신기 하우징 사이의 적합성에 주의를 기울여
필요한 공기 밀도
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
