HT 시리즈 분산 실리콘 변환기 BP93420IB 압력 전송 센서 일관성 측정
Product Details
| 모델 번호: | BP93420 ib | 힘: | 5VDC /12-32VDC |
|---|---|---|---|
| 산출: | 0.5-4.5V 4-20mA 0-10v 그리고 기타 | 장기간 안정성: | +-0.15%F.S/Year (타입) |
| 주택 자료: | 316L 또는 304SS | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 실: | M20*1.5 / G1/2 또는 OEM | 측정 매체: | 공기, 물, 기름 |
| 정확도 등급: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | 압력 범위: | -100kpa~0-10KPa...100MPa |
| 강조하다 |
분산 실리콘 변환기 압력 송신 센서,BP93420IB 압력 전송 센서,일관성 측정 압력 송신기 센서 |
||
Product Description

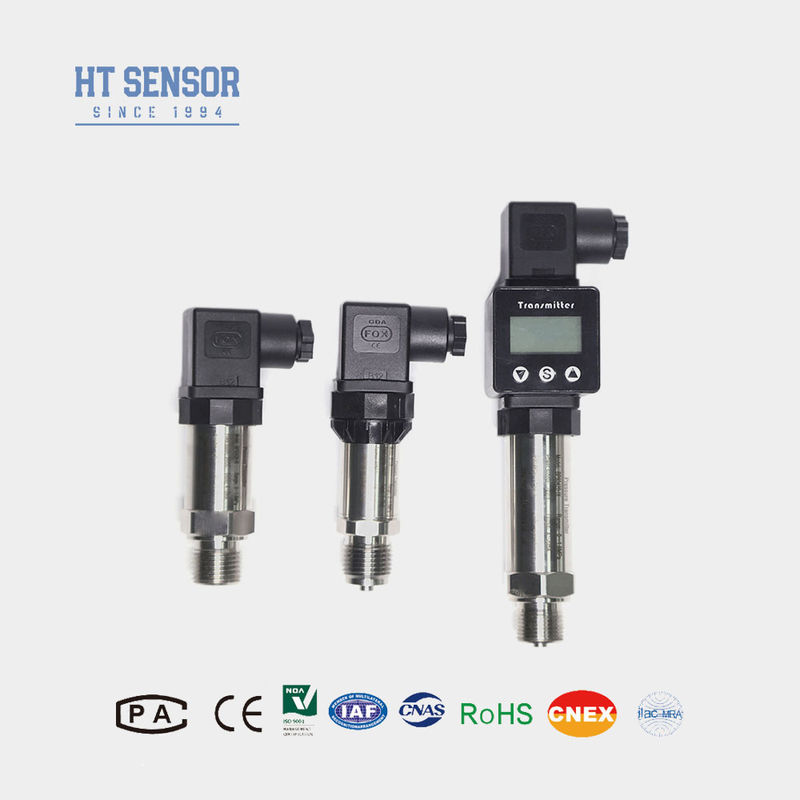

HT 시리즈 분산 실리콘 변환기 BP93420IB 압력 송신 센서 일관성 측정
BP93420IB 압력 송신기 센서
압력 송신기 센서 도입:
BP93420IB 압력 전달 센서는 액체, 가스 또는 증기 매체의 압력을 감지하고 표준 전기 출력으로 변환하는 측정 장치입니다.내부 압력 센서를 통해 압력 변화를 감지, 압력의 물리적 양을 4-20mA, 0-5V 또는 디지털 신호와 같은 대응 전기 신호로 변환합니다.
압력 송신기는 격리 필름, 센서 및 전자 회로로 구성됩니다. 압력 매체가 격리 필름에 작용하면 격리 필름이 약간 변형됩니다.변형은 센서가 감지하고 대응하는 전기 신호로 변환전자 회로는 전기 신호를 증폭하고 수정하고 마지막으로 표준 전류/전압/디지털 신호를 출력합니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
제품 특성압력 전송 센서:
- 압력 송신기는 광범위한 측정 범위, 내구성 있는 스테인리스 스틸 구조 및 다양한 압력 인터페이스 옵션을 갖추고 있습니다.
- 콤팩트하고 가벼운 디자인으로 공간 제한 환경에 쉽게 설치 및 통합 할 수 있습니다.
- 고 정밀과 모든 스테인레스 스틸 구조로,이 압력 송신기는 정확하고 신뢰할 수있는 압력 측정을 보장합니다.
- 추가로, 그것은 간편한 현장 압력 모니터링 및 표시를 위해 LED 또는 LCD 디스플레이 헤드를 추가 할 수있는 옵션을 제공합니다.
신청서압력 전송 센서:
- 압력 송신기는 석유화학, 금속공학, 전기, 항공우주, 환경 보호 및 기타 분야에서 널리 사용됩니다.
- 그들은 안전하고 신뢰할 수있는 생산 프로세스를 보장하기 위해 파이프, 컨테이너, 저장 탱크 및 기타 장비의 압력을 모니터링하는 데 사용됩니다.압력 송신기는 기상학과 수리학과 같은 과학 연구 분야에도 사용됩니다.
| 압력 송신기 센서의 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3변압기의 LCD 또는 LED 디스플레이 헤드와 주문 할 때, 송신기의 전력은 20 VDC 미만해서는 안됩니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6. 기본 제품은 케이블이 없습니다, 필요한 경우 판매 직원과 연락하십시오. 선택할 수있는 세 가지 재료가 있습니다.특별한 지침 없이 케이블 또는 폴리에틸렌 케이블 재료를 사용하지 마십시오.다른 케이블 재료를 필요로 하는 경우 주문에 표시하시기 바랍니다.
7강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭 및 기타 특별한 요구 사항의 경우, 우리의 회사에 알리고 순서에 표시하십시오.
| 압력 송신기 센서 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||

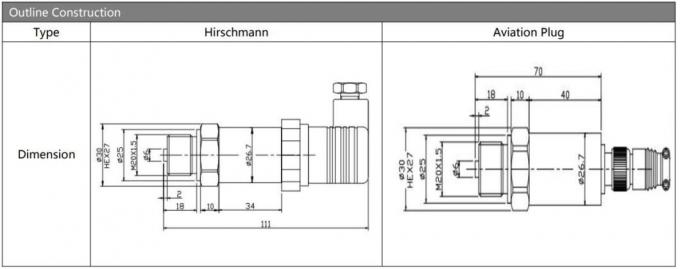

| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
FAQ:
1질문: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A:우리의 제품은 출하일부터 원래 구매자에게까지 12~18개월 간 제한된 보증 기간을 가지고 있습니다. Hengtong은 결함이 있는 제품을 무료로 교체하거나 수리합니다.이 보장은 어떤 단위에도 적용되지 않습니다남용, 방치
