| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP156-M |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP156-M | 하우징 소재: | 316LS.S 또는 304S.S. |
|---|---|---|---|
| 유압식: | 게이지/절대/밀폐압력 | 상표: | HT센서 |
| 구조형: | 분산 실리콘 압력 센서 | 측정 매체: | 액체와 공기 |
| 압력 범위: | 0kpa~10kpa...20MPa | 출력: | 4~20mA /0.5-4.5Vdc |
| 사용자 정의: | OEM과 ODM | 커넥터: | M12*1 |
| 강조하다: | 오일 테스트 압력 송신기 센서,물 압력 송신 센서,M12 커넥터 압력 송신 센서 |
||

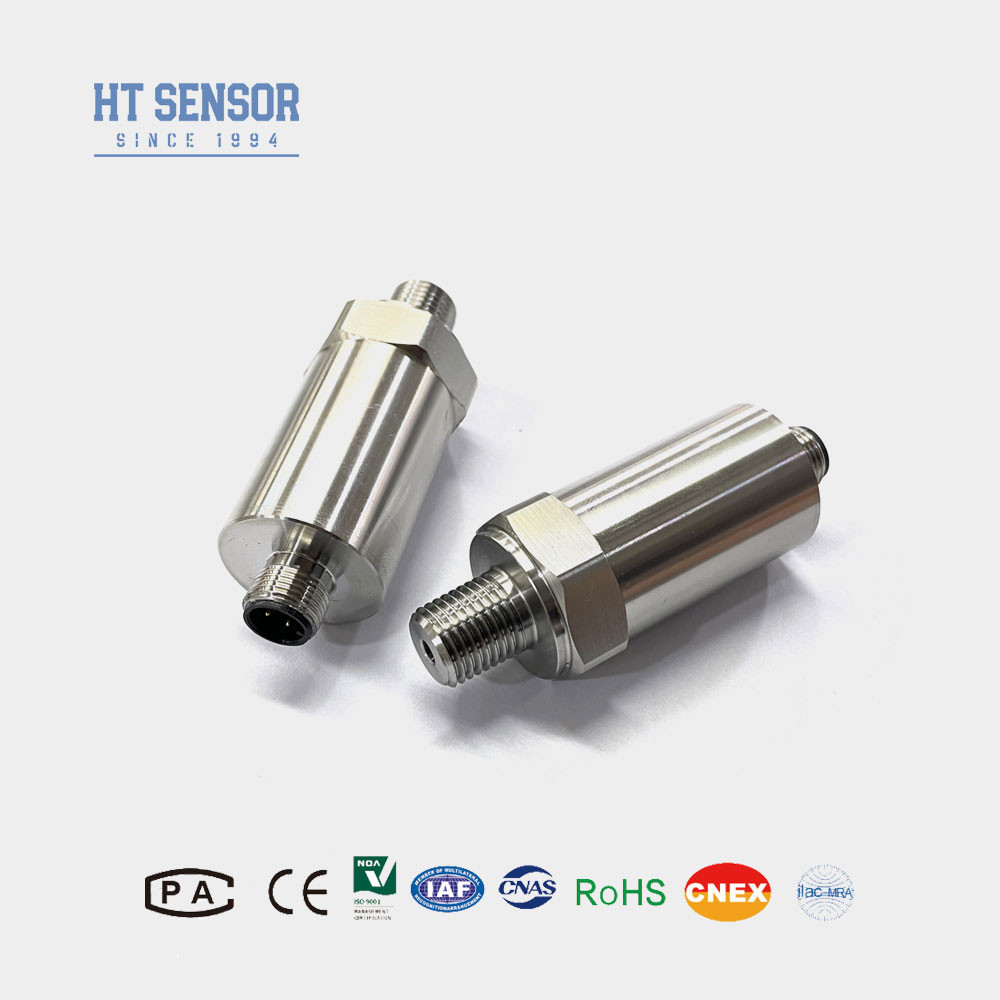

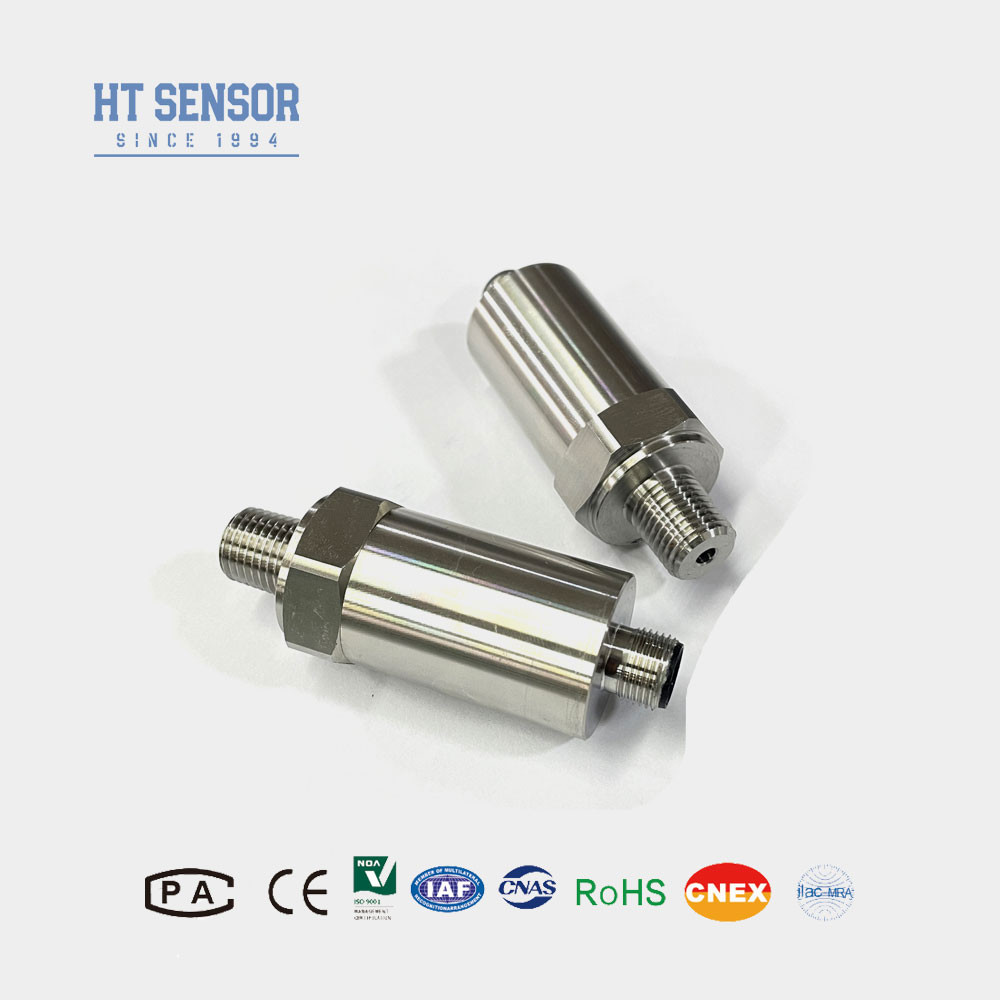

BP156-M 압력 전송 센서
미니 압력 송신 센서 도입:
BP156-M 소형 압력 송신 센서는 단절된 스테인리스 스틸 대막으로 신호 감지 요소로 피에조 레시스티브 압력 센서를 사용합니다.자동 테스트 및 레이저 정밀 조정 보상 후, 스테인리스 스틸에 장착 된 증폭회로 센서 신호를 표준 출력 신호로 변환합니다. 송신기는 안정성, 신뢰성, 뛰어난 유연성,감수성이 제품은 석유, 화학 산업, 금속, 발전소, 압력 측정 및 제어에 대한 수리학과 같은 산업에서 광범위한 응용 프로그램을 찾습니다.
제품 특성미니 압력 송신 센서:
1온도 범위: -20~85°C
2-40 ~ 125oC의 넓은 작동 온도 범위
3고성능 압력 센서
4다양한 출력 옵션: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V;
5커스터마이징 가능한 크기의 컴팩트 차원;
6M12 커넥터 포함
7OEM, ODM 및 사용자 정의 서비스를 제공합니다.
신청서미니 압력 송신 센서:
1부식성 가스와 액체의 압력 측정 316L 스테인레스 스틸을 사용하여
2해양 및 항공 산업에 적용됩니다.
3석유, 화학, 금속, 발전 및 수리학과 같은 산업 현장 프로세스에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 매개 변수 미니 압력 송신 센서: | |
|---|---|
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제 |
| 주문 팁 |
1제품을 선택할 때 테스트 중인 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이가 포함되어 있지 않다는 것을 유의하십시오.
3제품의 안정적인 작동을 보장하기 위해 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결되었는지 확인하십시오.
4. 케이블 기본으로 케이블이 없습니다. 필요한 경우 세 가지 재료를 사용할 수 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용할 수 있습니다. 다른 케이블 재질이 필요한 경우,주문서에 적어주세요.
5강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 순서에 표시하십시오.
| 주문 안내미니 압력 송신 센서 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
1질문: 압력 센서 송신기의 특성은 무엇입니까?
A: 높은 정확성, 내구성, 우수한 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 사용자 정의 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3생산량은 얼마인가요?
A: 우리 생산 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 일정을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4Q: 일반적인 납품 시간은 얼마입니까?
A: 표준 모델 5 ~ 8 일. 사용자 지정 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떻게 되나요? 할인 혜택이 있나요?
A: 경쟁력 있는 가격, 대용량 주문 또는 장기 파트너에 대한 할인.
6. Q: 당신의 제품의 보증 기간은 무엇입니까? 판매 후 서비스에 대해?
A: 우리의 보증 기간은 배달 후 24 개월입니다, 판매 후 24 시간 이내에 질문에 답, 언제든 PC 네트워크를 통해 원격 안내.
