헝톤 OEM 미니 DIN 압력 송신 센서 전자 측정 센서
Product Details
| 모델: | BP157 | 범위: | -100kPa~0kPa~10kPa~20Mpa |
|---|---|---|---|
| 출력: | 4-20mA /0.5-4.5Vdc/0-10VDC | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 하우징 소재: | 304 스테인스 스틸 | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 종류: | 미니 압력 트랜스미터 | 구조형: | 확산형 실리콘 압력 트랜스미터 |
| 측정 매체: | 가스와 액체 | 정확도 급: | 00.5% |
| 사용자 정의: | <i>Available OED / ODM |</i> <b>OED / ODM 가능 |</b> <i>Customized Request</i> <b>맞춤형 요청</b> | ||
| 강조하다 |
OEM 압력 송신 센서,미니 DIN 압력 송신 센서,OEM 전자 측정 센서 |
||
Product Description

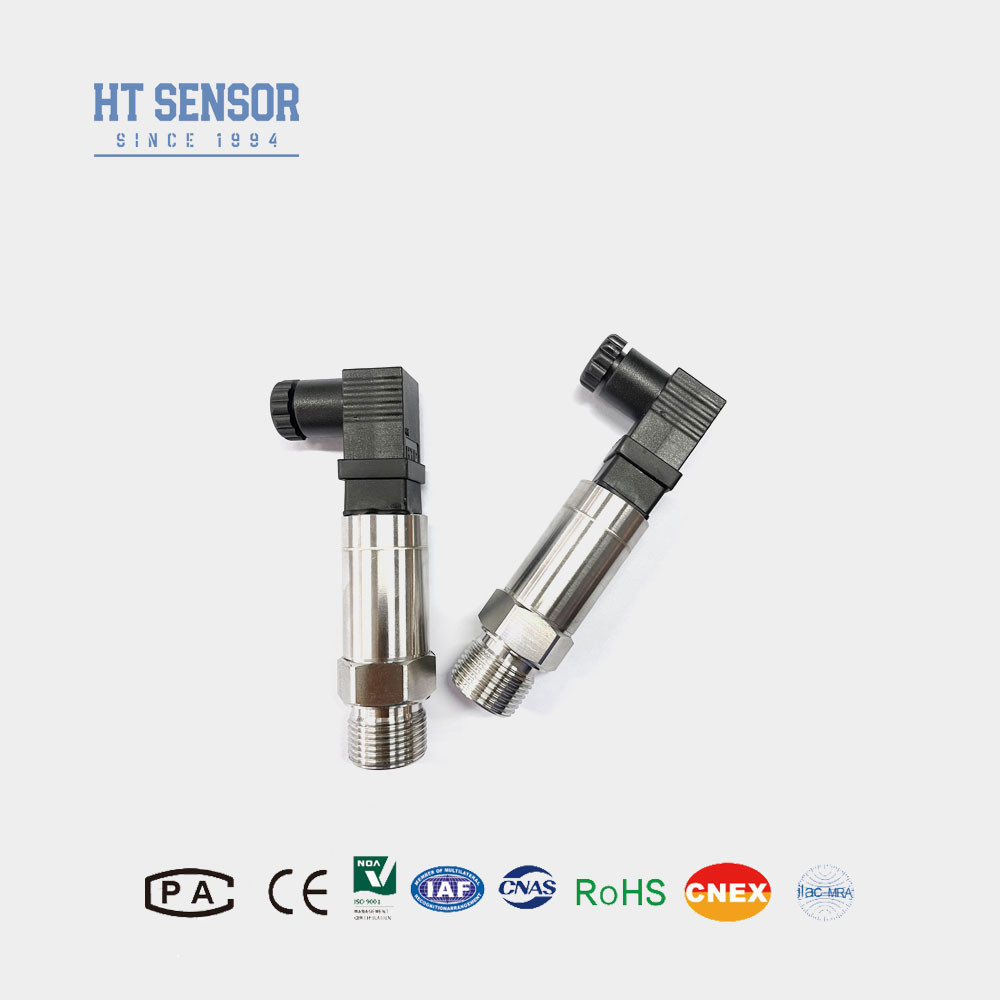

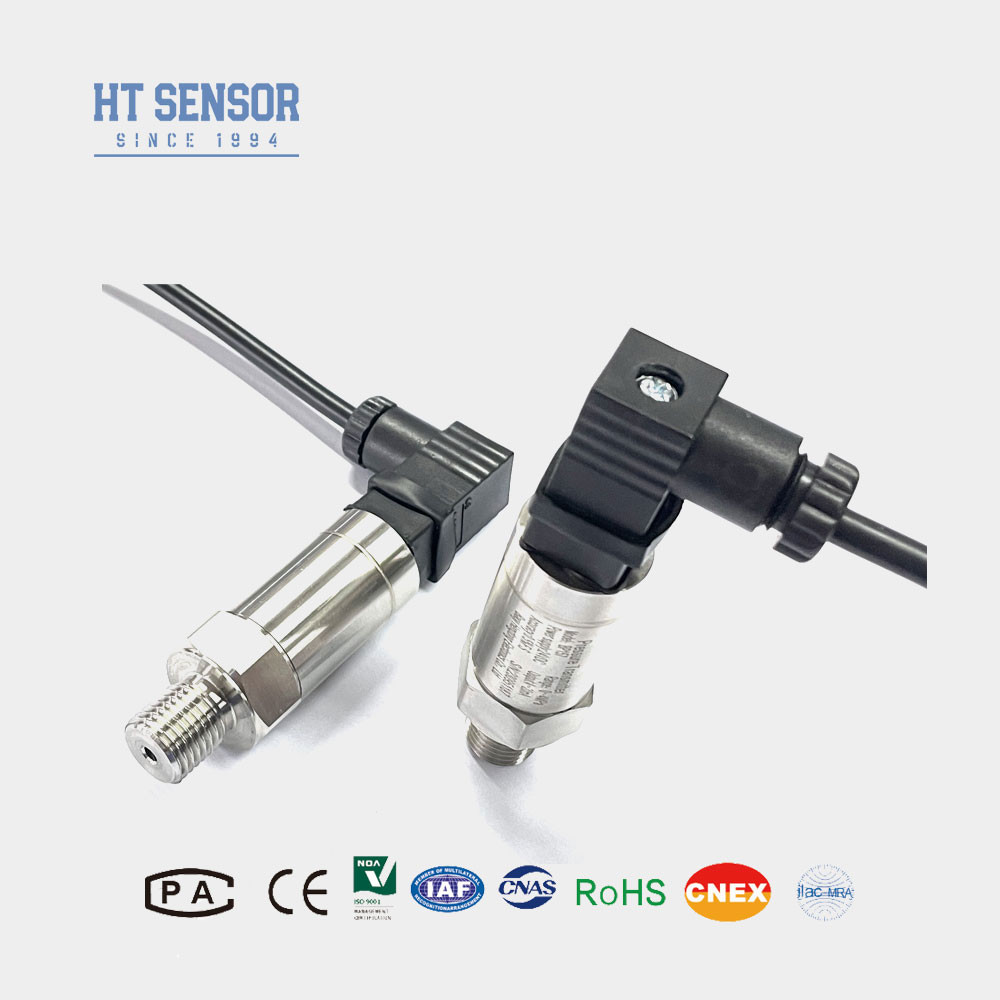

헝톤 OEM 미니 DIN 압력 송신 센서 전자 측정 센서
BP157 압력 송신기
미니 DIN 압력 송신 센서 도입:
BP157 산업 압력 센서 송신기는 HT 확산 실리콘 압력 센서를 신호 측정 요소로 사용합니다.우리의 자체 개발 PCB는 센서 신호를 표준 출력 신호로 변환합니다..5-4.5VDC 또는 4-20mA를 통해 읽기 및 기록이 용이합니다. 전기 연결 미니 DIN, 대부분의 필드 요구를 충족시키기 위해 작은 크기.
제품 특성소형 DIN 압력 송신 센서:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태.
2콤팩트하고 가벼운 디자인
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조.
신청서소형 DIN 압력 송신 센서:
1부식성 가스 및 액체 압력 측정, 대막은 316L 스테인레스 스틸로 만들어집니다, 테스트 매체는 316L 스테인레스 스틸과 호환됩니다.
2해양 및 항공 산업의 응용.
3석유, 화학, 금속, 발전 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템.
| 성능 매개 변수소형 DIN 압력 송신 센서: | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 스펜 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제소형 DIN 압력 송신 센서 |
| 주문 팁 |
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장하는 것이 좋습니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 공급됩니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 주문 안내 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
1질문: 제조업회사인가요?
A: 우리는 30 년의 경험을 가진 제조업체입니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 사용자 정의 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3생산량은 얼마인가요?
A: 우리의 생산 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 일정을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4. Q: 일반적인 배달 주기는 얼마나 오래 되나요?
A: 표준 모델은 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5Q: 운송 포장
A: 제품은 일반적으로 UPS,FedEx,DHL 및 INT 화물 선불을 포함하여 국제 익스프레스로 배송됩니다. 또는 배송 계좌, 표준 수출 포장,검사 인증서를 포함합니다..
6Q: 저희에게 연락하십시오.
A: 우리는 당신이 기술 및 비즈니스 문제에 대한 문제를 해결하기 위해 활동적이고 경험이 많은 판매 팀을 가지고 있습니다. 저희에게 메시지를 남기거나 온라인 서비스를 클릭하십시오.
