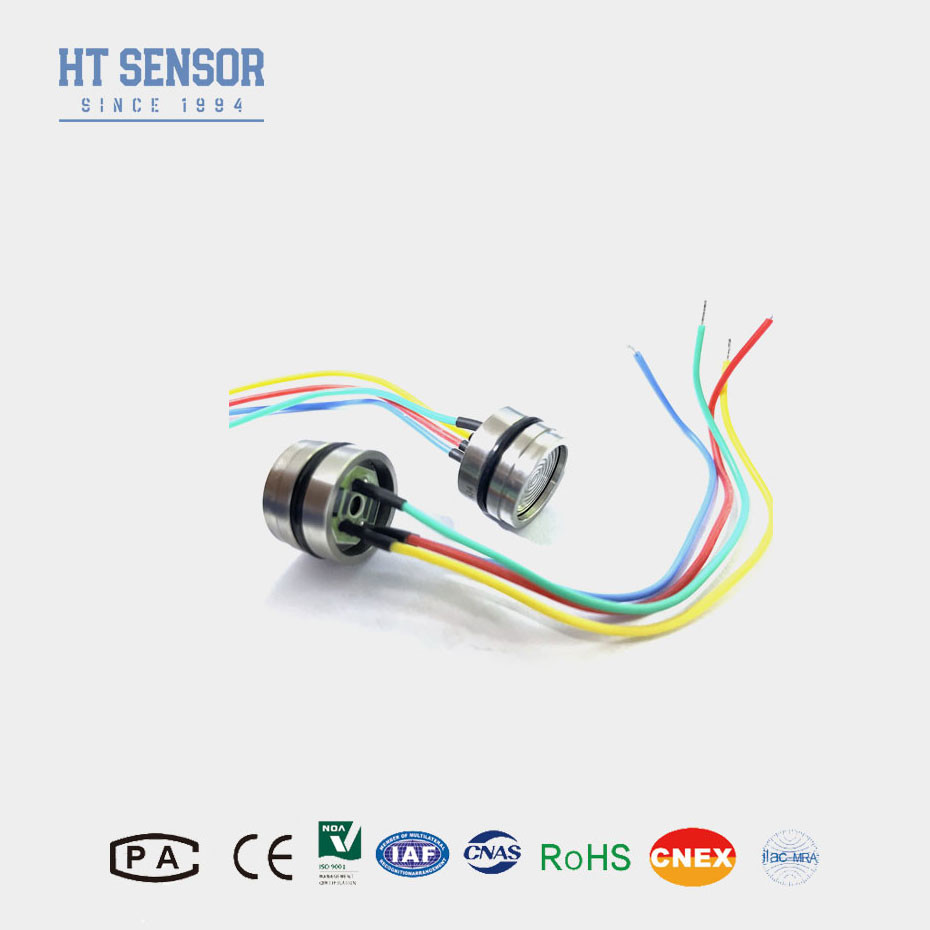

19mm 기름으로 가득 찬 압력 송신기 분산 실콘 압력 송신기 물 기름 테스트
Product Details
| 소재: | 316L | 비선형성: | ±0.15% |
|---|---|---|---|
| 하우징 소재: | 스테인리스 스틸 | 측정 범위: | 0~10kpa...20kpa....100MPa |
| 출력 신호: | MV | 전원 공급: | 1.5mADC |
| 유압식: | 게이지/절대/밀봉 | 제품 이름: | 압력 트랜스미터 센서 |
| <i>Compensated Temp.</i> <b>보상온도</b> <i>Range</i> <b>범위</b>: | -10~80°C | 오일은 이행했습니다: | 실리콘 오일 |
| 강조하다 |
디프루스 실리콘 압력 송신기,19mm 실콘 압력 송신기,기름으로 채워진 압력 송신기 |
||
Product Description
기름으로 가득 차있는 산화 실콘 압력 송신 센서 물과 기름 테스트

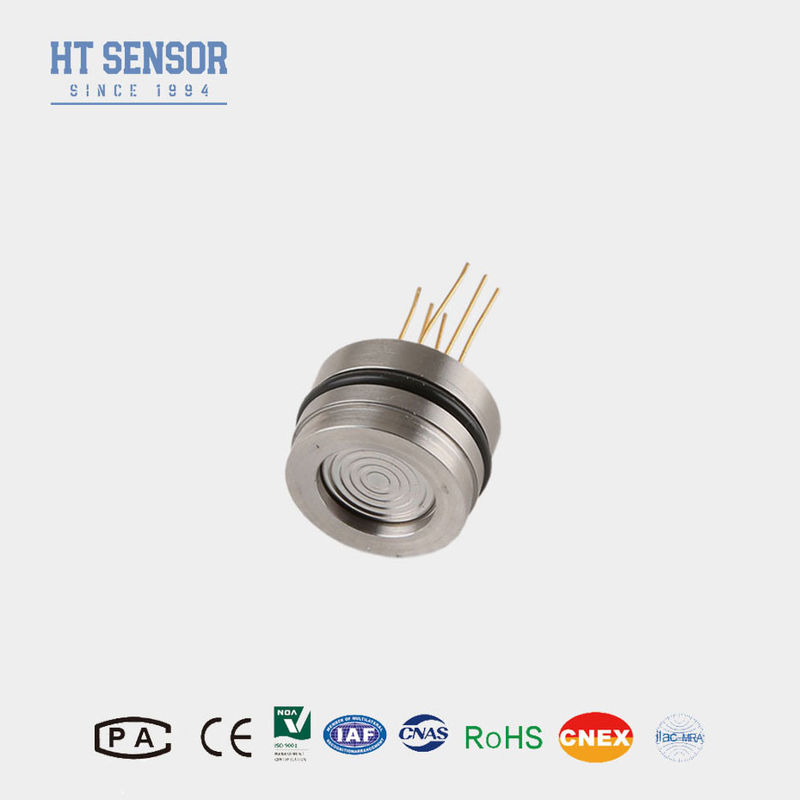

HT19F 실리콘 피에조레시스티브 압력 센서
압력 전달 센서 도입:
1첨단 기술과 316L 스테인리스 스틸 가구를 사용하여디아프라그마를 위한 티타늄과 하스텔로이 등의 재료
2.온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로를 사용교정
3.탁월한 신뢰성, 반복성, 안정성
신청서압력 전송 센서:
1. 316L로 부식적이지 않은 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 사용됩니다.
3해양 및 항공 산업에 사용됩니다.
4- 수압 및 공기 제어 시스템에 적합
5. 프로세스 제어 응용 프로그램에서 사용됩니다.
전기 성능압력 전송 센서:
1전원 공급: ≤2mA DC (보통 1.5mA DC)
2. 입력 저항: 3KΩ ~ 6KΩ
3출력 저항:2.5KΩ~6KΩ
4전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 가이어.
| 성능 파라미터: | |||||
| 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 출력 | 0±1 | 0±2 | mV | ||
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 반지 또는 플루오로 반지 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 28g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C | |||||
| 도표 건설 | |

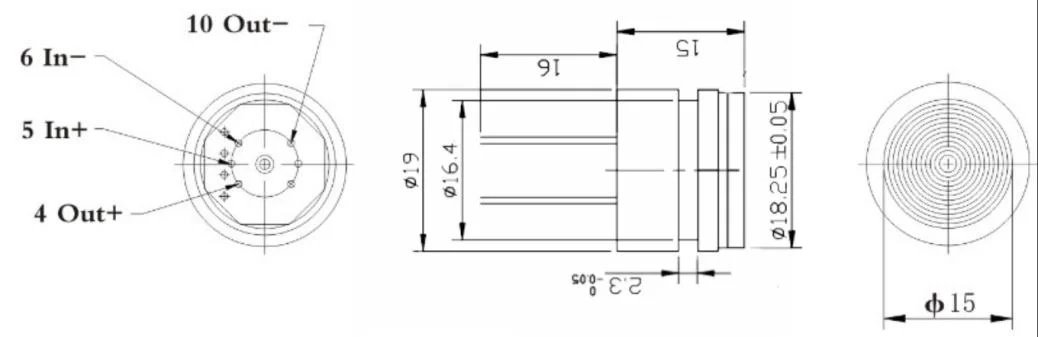

| <3.5MPaS |  |

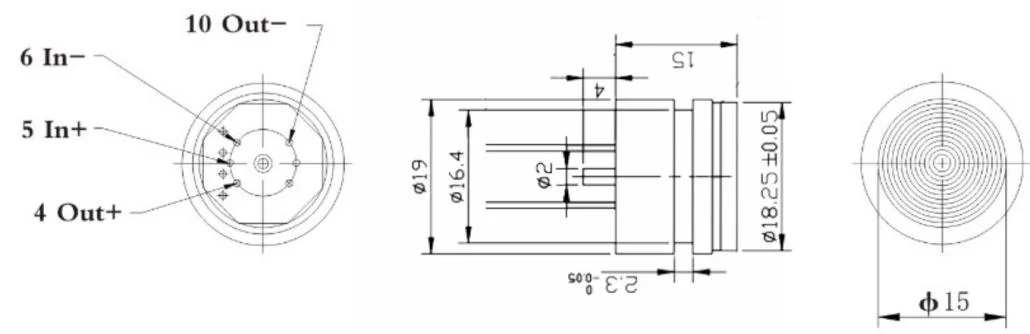

| ≥3.5MPaS <40MPaS |
|

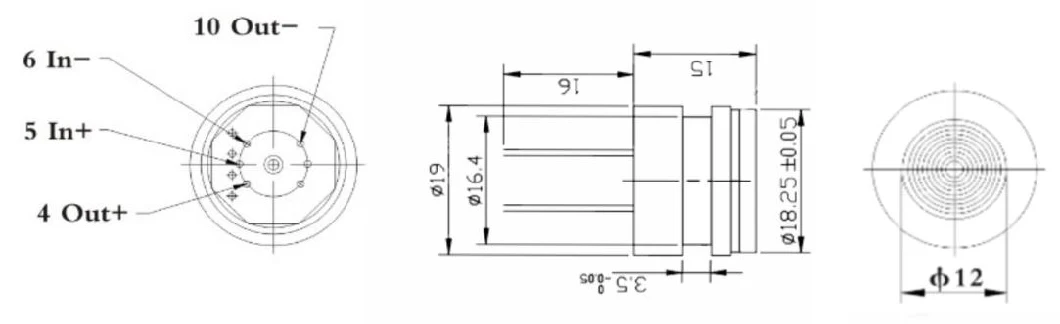

| ≥40MPaS | |
| 전기 연결 및 보상 |
|
|
| 선택 예제 |
| 주문 팁 |
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
