BP157 두 개의 와이어 압력 송신 센서 4-20 MA 분산 실리콘 압력 센서
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | 압력 범위: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| 강조하다 |
4-20MA 압력 송신 센서,유분산 실리콘 압력 센서,두 개의 와이어 압력 송신 센서 |
||
Product Description

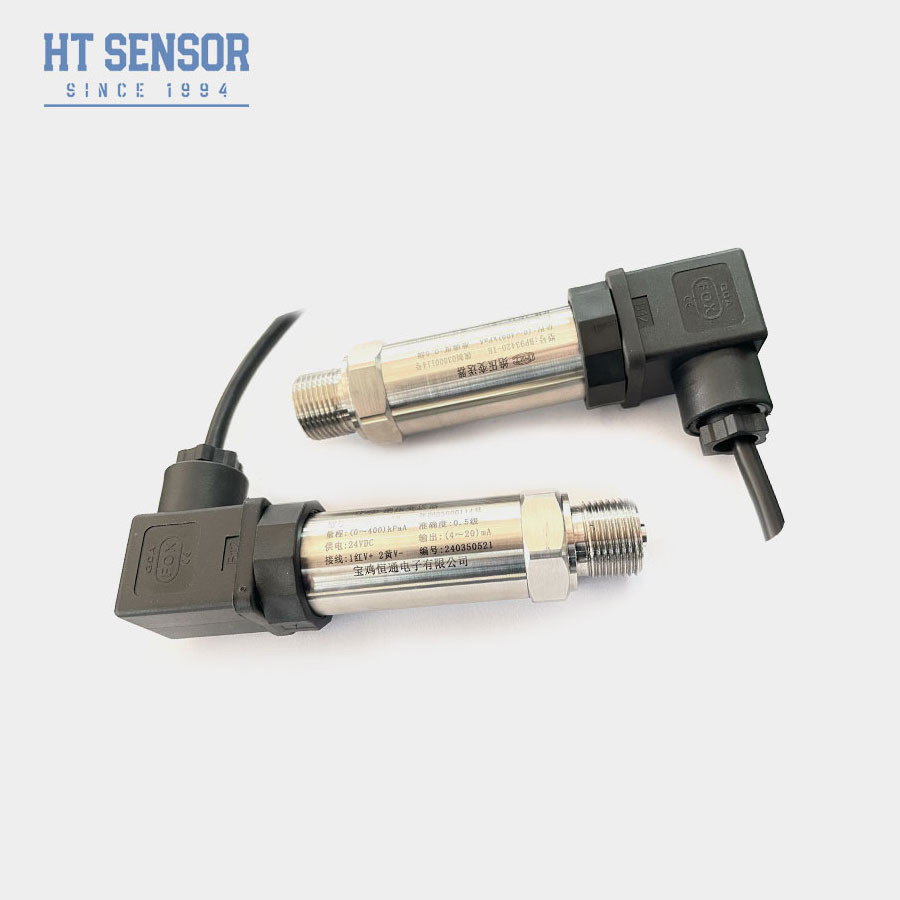

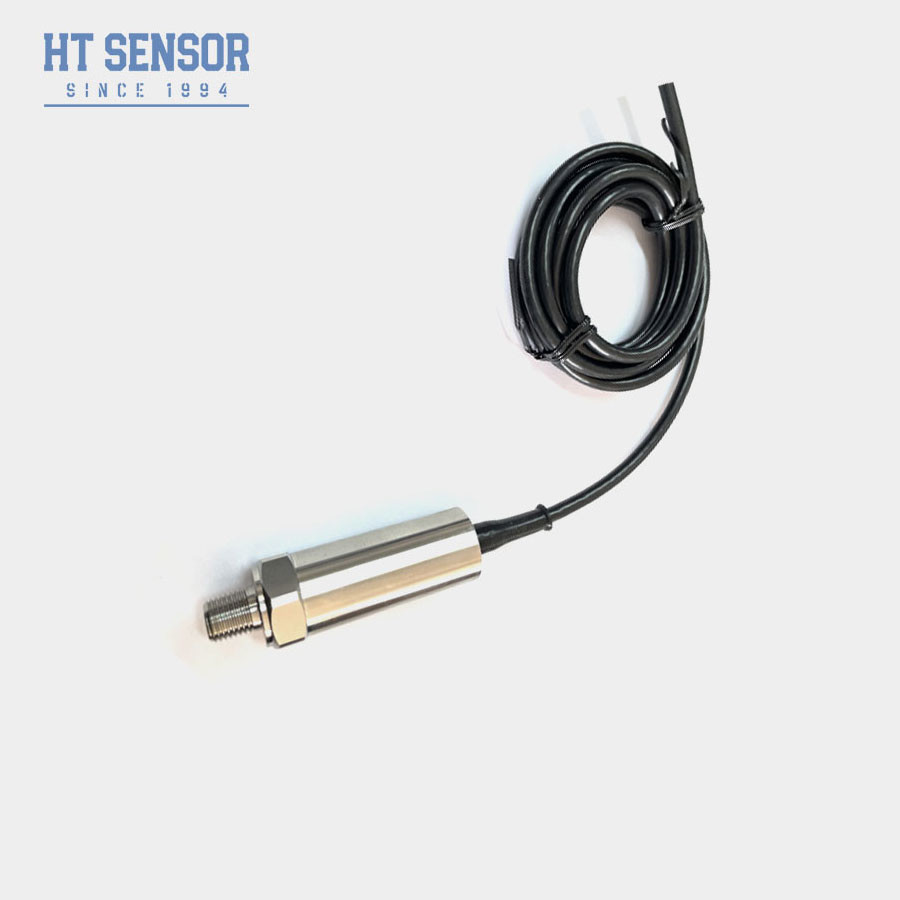

BP157 압력 송신기
압력 송신기 센서 도입:
BP157 분산 실리콘 압력 송신기기계적 압력을 전기 신호로 변환하는 기본 원리에 따라 작동합니다.다양한 용도로 정확하고 신뢰할 수 있는 압력 측정
제품 특징:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
응용 프로그램:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
성능 파라미터:
| 측정 범위 | 0kPa ~ 10kPa... 10MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 엑시아 IICT6 |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
주문 팁:1압력 범위: 변환기가 측정해야 할 필요한 압력 범위를 지정하십시오. 정확성 또는 손상을 피하기 위해 응용 프로그램에서 예상되는 압력의 전체 범위를 포함하는지 확인하십시오.
2정확성 요구 사항: 응용 프로그램에 필요한 정확성 수준을 결정하십시오. 다른 변환기는 다양한 정확도를 제공하므로 특정 요구 사항을 충족시키는 것을 선택하십시오.
3출력 신호: 전압, 전류 또는 디지털 출력 (예: 4-20mA, 0-5VDC, SPI) 와 같은 필요한 출력 신호의 유형을 결정합니다.기존 시스템 또는 데이터 획득 장비와 호환성을 보장.
4압력 포트 구성: 스레드 유형, 크기 및 방향 (예를 들어, NPT, BSP, 플러시 대막) 과 같은 설치 요구 사항에 따라 적절한 압력 포트 구성을 선택.
5. 전기 연결: 케이블 길이, 커넥터 유형 및 핀 구성과 같은 필요한 전기 연결 유형을 지정합니다. 전선 설정과 호환성을 보장합니다.
6환경 조건: 온도, 습도 및 부식성 또는 위험한 물질에 노출되는 등 운영 환경을 고려하십시오.적절한 환경 보호 등급을 가진 변환기를 선택 (e예를 들어, IP65, IP67) 는 신뢰성 및 수명을 보장합니다.
7. 장착 옵션: 변환기가 직접 장착, 브래킷 장착, 또는 제어 패널에 통합 여부, 응용 프로그램에서 장착 될 방법을 결정합니다.장착 설정과 호환성을 보장.
8인증: 변환기가 관련 산업 표준 및 인증 (예: CE, RoHS, ISO) 에 따라 적용 또는 규제 요구 사항을 준수하는지 확인하십시오.
9. 리드 타임 및 가용성: 리드 타임 및 제품 가용성에 대해 문의하여 프로젝트 또는 생산 일정에 대한 신속한 배달을 보장하십시오.
기술 지원: 어떤 질문이 있거나 올바른 제품을 선택하는 데 도움이 필요한 경우 제조사 또는 공급자에게 도움을 요청하십시오.
10그들은 전문적인 조언과 지침을 제공하여 정보에 기반한 결정을 내릴 수 있습니다.

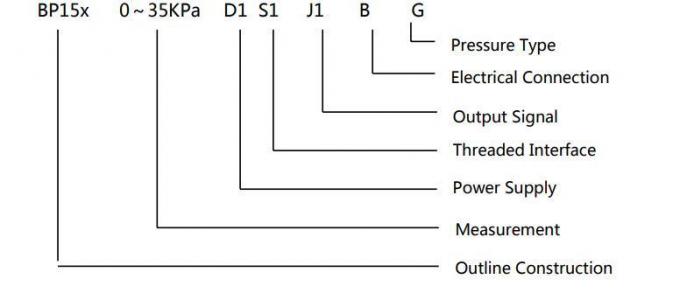

주문 안내서:
| BP15X | 아날로그 압력 송신기 | ||||||||

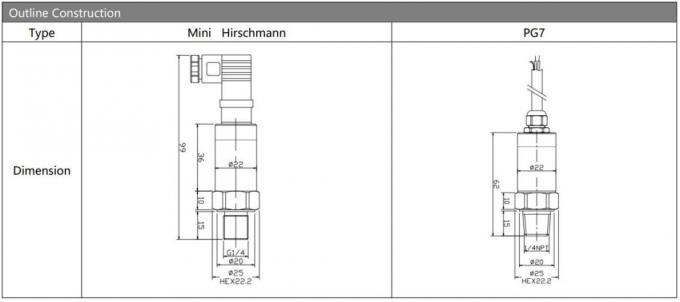

| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||

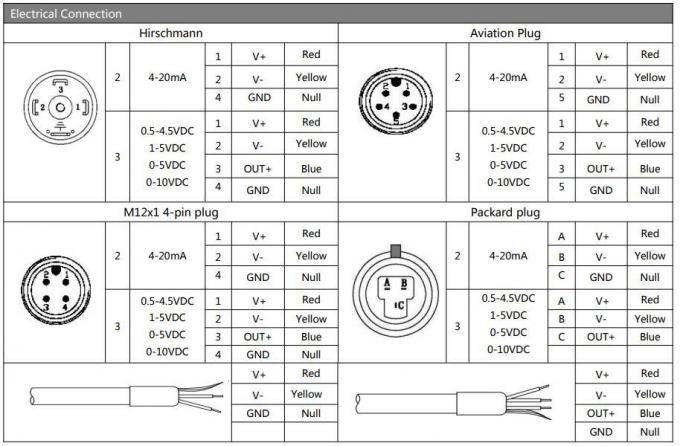

| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
Q: 제조사인가요?
A: 예, 우리는 29 년 이상 전문 센서 제조업체입니다! 우리의 기술 팀은 10 개 이상의 엔지니어가 있습니다.
Q: OEM 서비스를 받을 수 있나요?
A: 네, 우리는 여러분의 회사 정보와 로고를 센서에 붙일 수 있습니다.
Q: 제가 분배자가 될 수 있나요?
A: 예, 우리는 해외 시장에서 유통자를 찾고 있습니다.
Q: 당신의 납품 시간은 얼마입니까?
A: 일반적으로 7-10days. 양 100pcs 이상, 추가 3-5 일 필요.
