BP157 고정도 4-20mA 압력 송신 센서 산업 압력 센서
Product Details
| 모델 번호: | BP157 | 보상온도: | -10~70℃ |
|---|---|---|---|
| 하우징 소재: | 304 SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| HS 코드: | 9026201090 | 측정 매체: | 가스 또는 액체 |
| 정확도 급: | 0.25%, 0.5% | 압력 범위: | 0kpa~10kpa...20MPa |
| IP 등급: | IP65 | ||
| 강조하다 |
고정도 BP157 압력 송신 센서,BP157 산업 압력 센서,4-20mA BP157 압력 송신 센서 |
||
Product Description

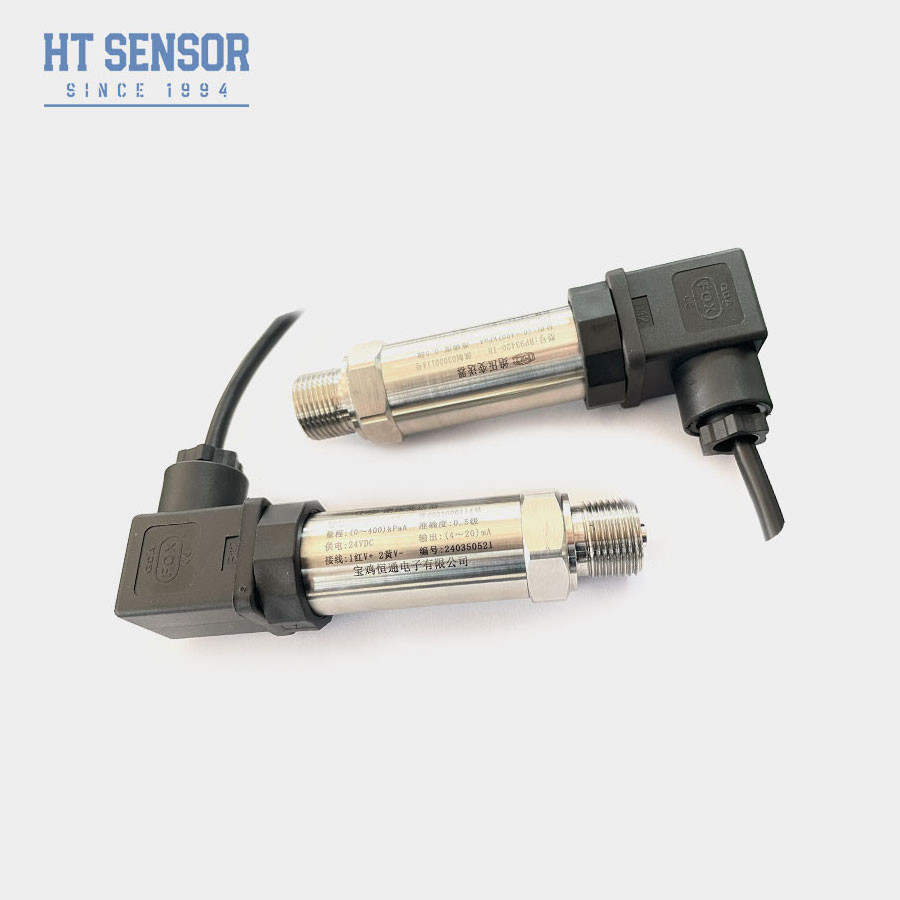

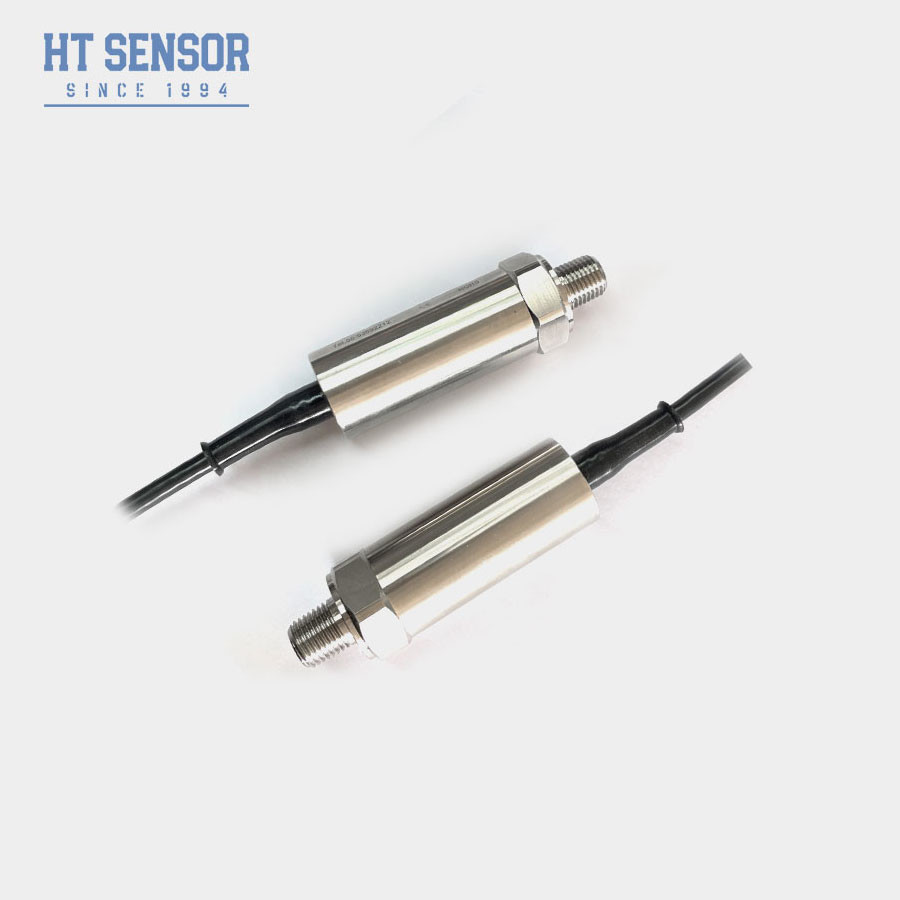

BP157 압력 송신기
압력 송신기 센서 도입:
BP157 압력 송신 센서는 HT 시리즈 실리콘 압력 내성 격리막 기름으로 채워진 핵을 신호 측정 요소로 사용합니다.주요 압력 센서는 압력 변동을 측정하기 위해 분산 실리콘 기술을 활용하는 주위를 회전합니다. 이 유형의 센서는 일반적으로 실리콘으로 만든 얇은 대막을 포함합니다.압력변화에 의해 변형되는대막에 가해지는 압력이 변함에 따라 저항도 그에 따라 변합니다.
이 메커니즘은 실리콘 대막의 전기 저항이 가해진 기계적 스트레스 또는 압력에 비례하여 변화하는 피에조 레시스티브 효과에 기초하여 작동합니다.압력이 가해지면, 실리콘 대막은 변형되어 물질에 스트레스가 발생합니다. 이 스트레스는 다시 실리콘의 저항을 변화시켜 센서에서 생성되는 전기 신호의 변화를 초래합니다.
제품 특성압력 전송 센서:
1넓은 측정 범위, 스테인레스 스틸 구조,
2다양한 압력 인터페이스 형태
3. IP65 보호 등급 스테인리스 스틸 구조
4고 정밀, 모든 스테인레스 스틸 구조
신청서압력 전송 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 파라미터: | |
|---|---|
| 측정 범위 | 0kPa ~ 10kPa...5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제: |
| 주문 팁: |
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장하는 것이 좋습니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 공급됩니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 주문 안내서: | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
