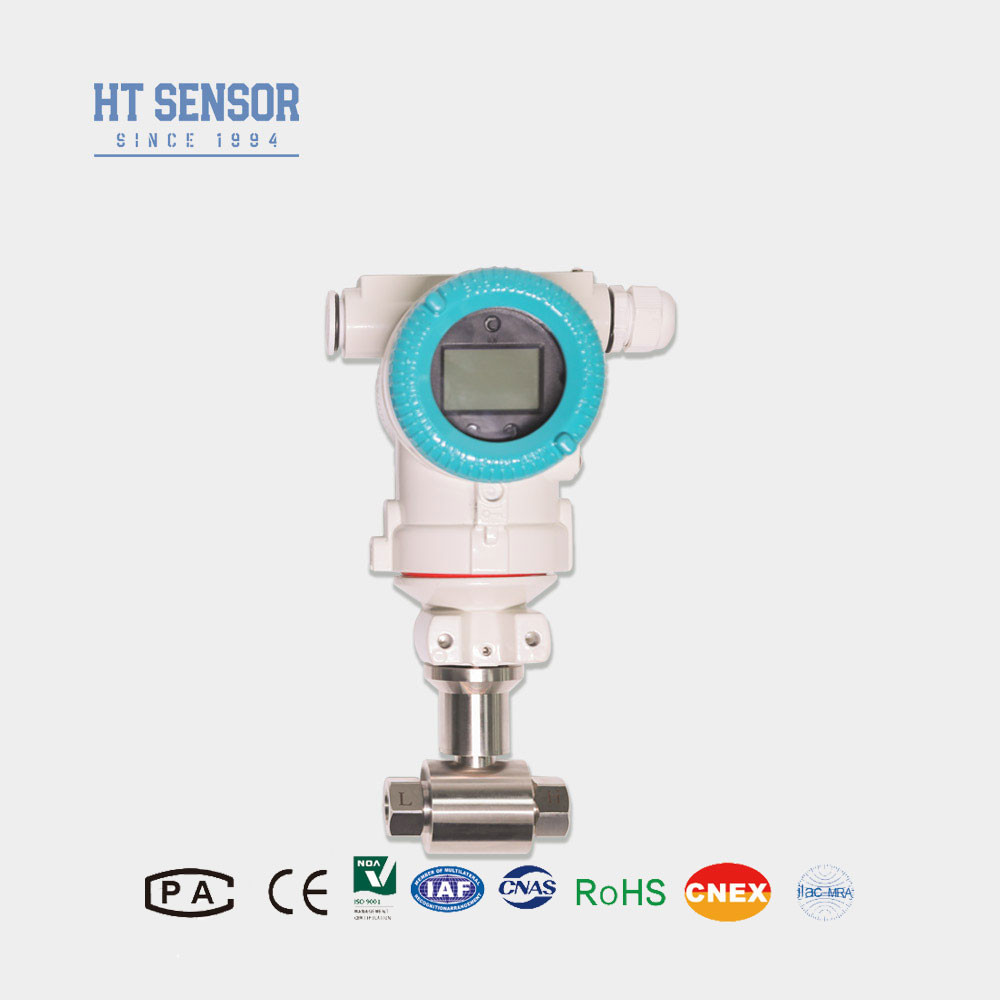

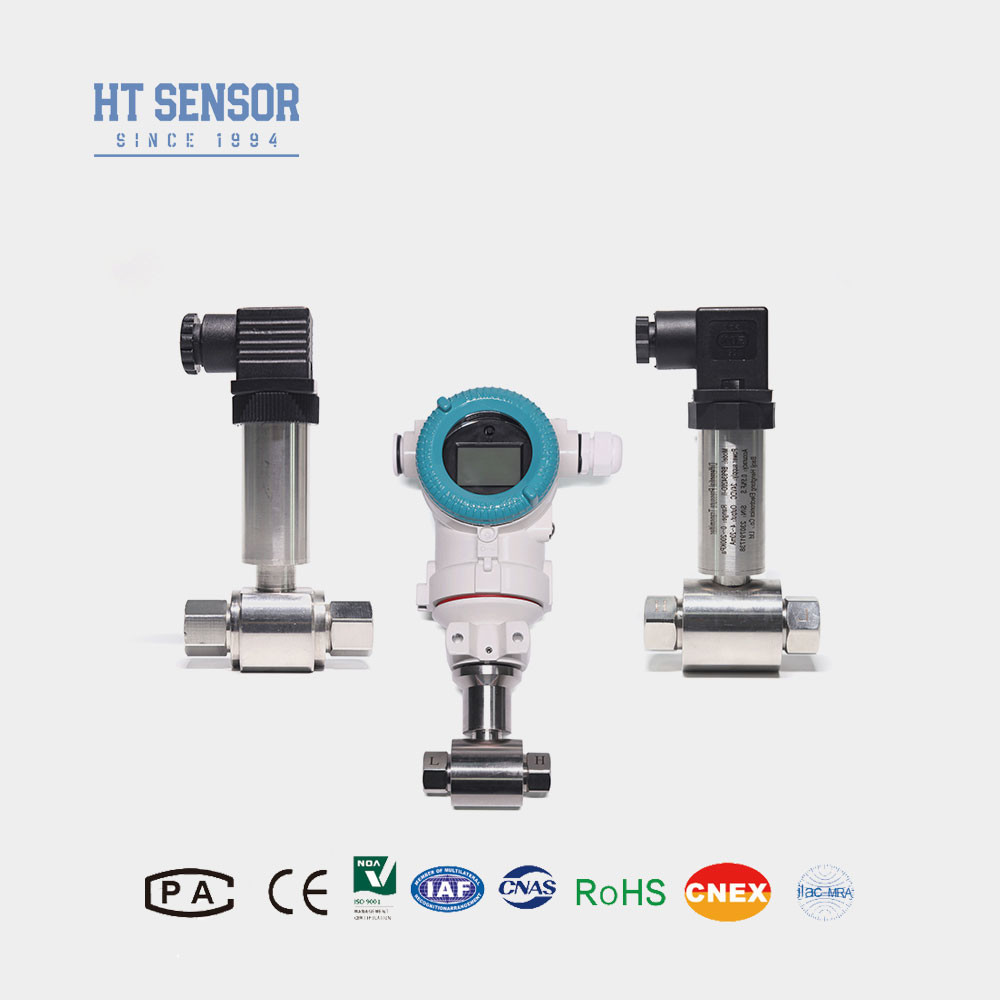

HT 센서 액체 차차 압력 송신기 DIN 송신기와 스테인리스 스틸 차차 센서
Product Details
| 모델: | BP93420D-III | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 5VDC 24VDC | 출력: | 0.5-4.5V 4-20mA 그리고 기타 |
| 소재: | 스테인리스 스틸 | 가닥: | 남성 및 여성 OEM |
| 유압식: | 차등 압력 | 보호 클래스: | IP65 |
| 작업 온도: | -10-70C | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다 |
DIN 액체차 압력 송신기,스테인레스 스틸 액체차 압력 송신기 |
||
Product Description
HT 센서 액체 차압 트랜스미터 스테인리스 스틸 차압 센서 DIN 포함
BP93420DII D차압 P압력 트랜스미터
차압 트랜스미터 소개:
BP93420DII 차압 트랜스미터는 확산형 실리콘 압저항 센서를 사용합니다. 측정 매체의 압력 차이가 센서 양쪽에 있는 골판형 다이어프램에 위치하면 센서 칩의 휘트스톤 브리지에서 출력되는 신호는 압력 차이와 좋은 선형 관계를 가지며 압력 차이를 정확하게 측정할 수 있습니다. 석유, 화학, 전력, 수문학 및 기타 산업의 파이프라인에서 다양한 가스 및 액체의 압력 차이 측정에 적합합니다.
제품 특징차압 트랜스미터::
- 트랜스미터는 스테인리스 스틸 구조 설계를 채택하여 컴팩트한 구조와 쉬운 설치를 제공합니다.
- 엄격한 온도 보상 및 에이징 스크리닝 후 안정적이고 신뢰할 수 있는 성능을 보장합니다.
- 전기 인터페이스는 외부 또는 직접 연결할 수 있습니다.
응용 분야차압 트랜스미터::
- 1. 석유, 화학, 전력, 수문학 및 기타 산업의 파이프라인에서 다양한 가스 또는 액체의 차압 측정에 적합합니다.
- 2. 산업 현장 공정 제어에 사용됩니다.
- 3. 파이프 및 용광로 차압 측정.ers
| 성능 매개변수차압 트랜스미터: | |
|---|---|
| 측정 범위 | 0-10KPa……~2MPa |
| 압력 유형 | 차압 |
| 단면 과부하 | 정격 범위의 ≤3배 |
| 정압 | 정격 범위 또는 7MPa의 5배 사이의 최소값 |
| 정확도 @ 25℃ | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 히스테리시스 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 장기 안정성 | ±0.5%F.S/년(≤200KPa) ±0.2%F.S/년(＞200KPa) |
| 영점 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 스팬 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 보상 온도 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 작동 온도 | -30℃~80℃ |
| 보관 온도 | -40℃~100℃ |
| 진동 | 10g,55Hz ～ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | 본질 안전 및 방폭 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4선 |
| 0～10/20mA |
3선 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 주문 팁차압 트랜스미터: |
1. 제품을 선택할 때 측정 매체가 제품의 접촉 부품과 호환되는지 확인하십시오.
2. 안정적인 작동을 위해 측정 지점과 트랜스미터 사이에 3밸브 매니폴드를 설치하여 트랜스미터의 양압 및 음압 챔버에 느리고 균일한 압력을 가하는 것이 좋습니다.
3. 설치 시 설치 위치가 제품에 미치는 영향을 최소화하기 위해 양쪽의 압력 인터페이스를 수평으로 배치하는 것이 좋습니다.
4. 강한 진동, 순간적인 충격력, 강한 전자기 간섭 또는 무선 주파수 간섭과 같은 특수한 요구 사항이 있는 경우 당사에 알리고 주문 시 이러한 요구 사항을 명시하십시오.
| 주문 가이드차압 트랜스미터: | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구조 | |||||||
| DII | 차압 트랜스미터 | |||||||
| 측정 범위 | 0-10KPa……~2MPa | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 수컷 | |||||||
| J2 | G1/2 수컷 | |||||||
| J3 | G1/4 수컷 | |||||||
| J4 | 1/2 NPT 수컷 | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차압 | |||||||
