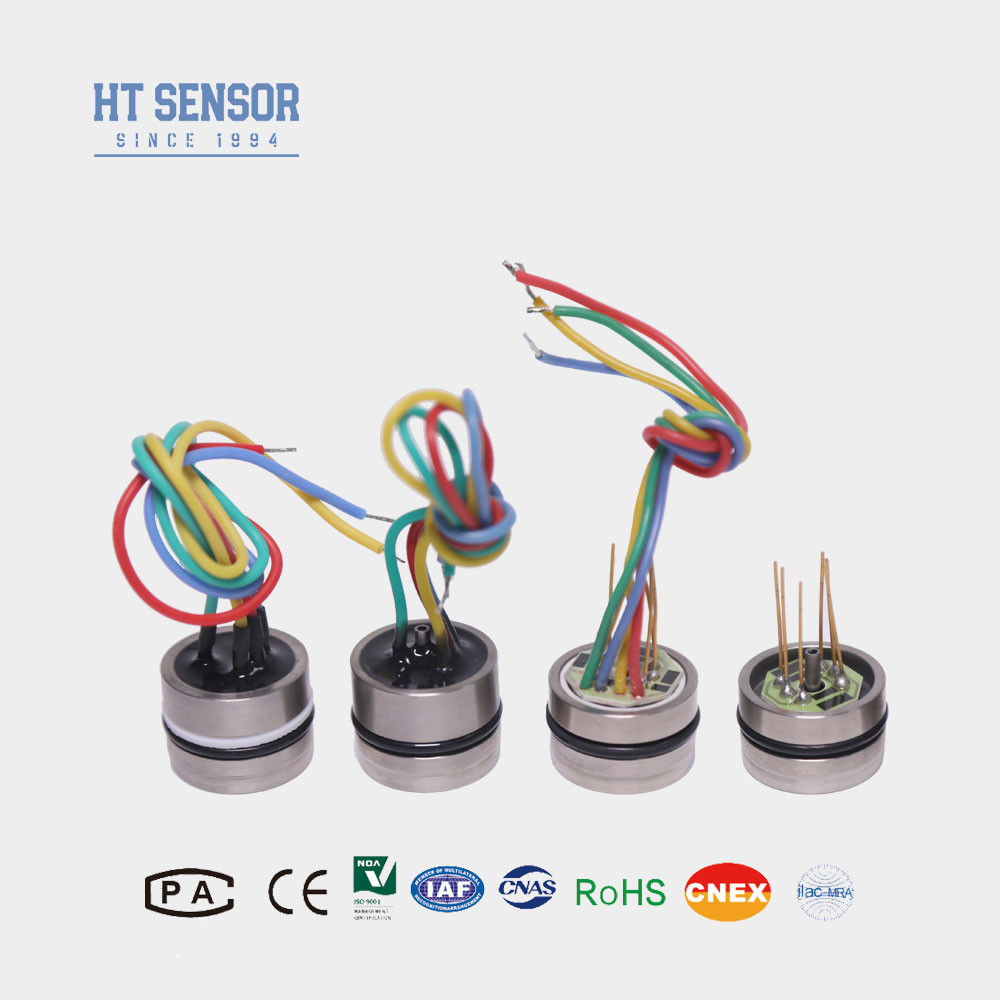

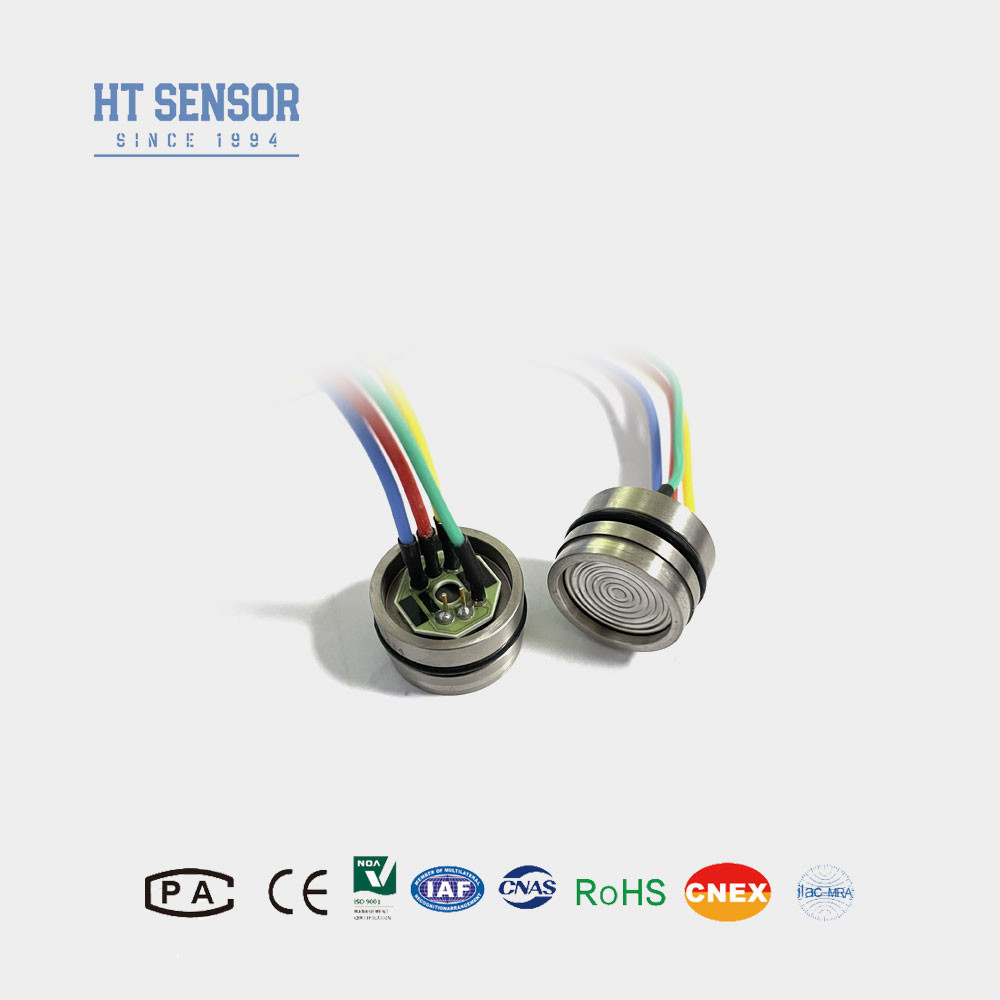

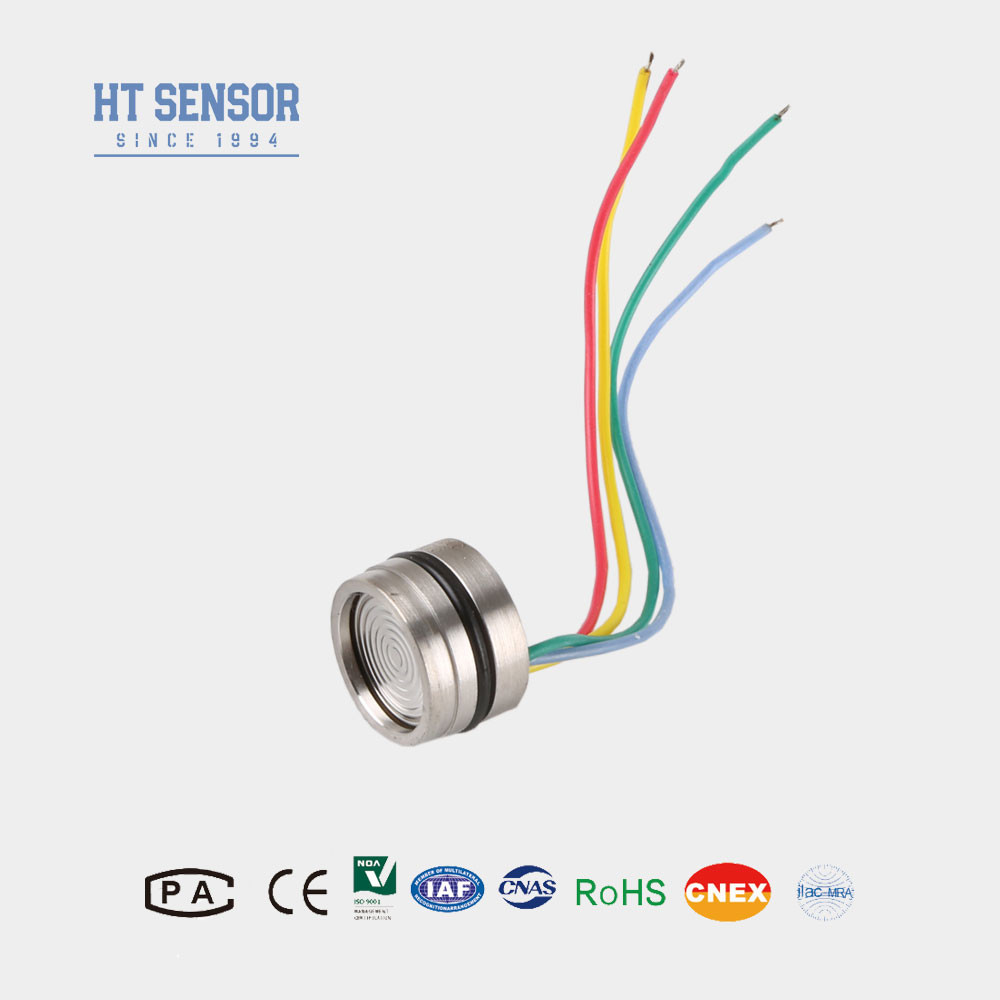

HT19V 확산 실리콘 피오레시스티브 압력 센서 5VDC 액체 공기 레벨 센서
Product Details
| 모델번호: | HT19V | 스레드 유형: | 아니요 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0-10kpa ~ 60mpa | 산출: | MV |
| 압력 유형: | G/A/S | 공급: | 5-10VDC |
| Hs 코드: | 9026209090 | 공급 능력: | 20000pcs/월 |
| 유형: | 압저항 압력 센서 | 재료: | 스테인레스 스틸 |
| 맞춤화: | OEM 및 ODM 사용 가능 | ||
| 강조하다 |
5VDC 디프루션 실리콘 피에조레시스티브 압력 센서,액체 확산 실리콘 피오레서시브 압력 센서,5VDC 액체 공기 레벨 센서 |
||
Product Description
HT19V 확산형 실리콘 압력 센서 5VDC 액체 공기 레벨 센서
HT19V 실리콘 압력 센서
실리콘 압력 센서 소개:
HT19V는 고도로 안정적인 확산형 실리콘 소자를 사용하여 신뢰할 수 있는 실리콘 압력 센서입니다. 절연 다이어프램과 실리콘 오일을 사용하여 센서는 액체 및 기체의 압력을 정확하게 측정하여 정확한 결과를 제공할 수 있습니다. 정전압 전원 공급 장치는 제품의 온도 드리프트를 보상하여 온도 변화의 영향을 크게 줄입니다. 공기 압축기 및 냉동 시스템에서 널리 사용되어 다양한 산업 분야에서 가치 있는 자산입니다.
제품 특징 실리콘 압력 센서의:
1. 두꺼운 필름 회로를 사용하여 온도 보상 및 제로 오프셋 보정.
2. 높은 신뢰성, 우수한 안정성.
3. 정전압 전원 공급 장치, 표준 출력.
응용 분야 실리콘 압력 센서의:
1. 부식성 가스 및 액체 압력 측정에 적합하며 316 l 스테인리스 스틸과 호환됩니다.
2. 압력을 모니터링하고 제어하기 위해 공정 제어 시스템에 사용됩니다.
3. 냉동 시스템 및 공기 압축기 압력 측정에 자주 사용됩니다.
전기적 성능 실리콘 압력 센서의:
1. 전원 공급 장치: ≤10VDC
2. 공통 모드 전압 출력: 입력의 50% (일반)
3. 입력 임피던스: 4KΩ~20KΩ
4. 출력 임피던스: 2.5KΩ~6KΩ
5. 전기 연결: 100mm 고온 와이어, 리본 케이블
| 성능 매개변수 실리콘 압력 센서의:. | ||||||
| 측정 범위 | 게이지(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 밀폐형(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Typ | 최대 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | %F.S | |||
| 반복성 | 0.05 | 0.1 | %F.S | |||
| 히스테리시스 | 0.05 | 0.1 | %F.S | |||
| 제로 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 스케일 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 온도 드리프트 | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| 전체 스케일 온도 드리프트 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| 보상 온도 | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| 작동 온도 | -20~80 | ºC | ||||
| 보관 온도 | -40~125 | ºC | ||||
| 허용 과부하 | 전체 스케일의 3배 또는 120MPa 중 작은 값 선택 | |||||
| 파열 압력 | 전체 스케일의 5배 | |||||
| 장기 안정성 | 0.2 % | F.S/년 | ||||
| 다이어프램 재질 | 316L | |||||
| 절연 저항 | ≥200MΩ 100VDC | |||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | |||||
| 충격 | 100g, 11ms | |||||
| 응답 시간 | ≤1ms | |||||
| O-링 씰 | 니트릴 고무 또는 플루오로 고무 | |||||
| 충전 매체 | 실리콘 오일 | |||||
| 무게 | ~28g | |||||
| 매개변수는 다음 조건에서 테스트됩니다: 10V @ 25ºC | ||||||
| 개요 구성 실리콘 압력 센서의 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 전기 연결 및 보상 실리콘 압력 센서의 |
|
|
| 선택 예시 |
| 주문 팁 |
| Q&A |
.
.
