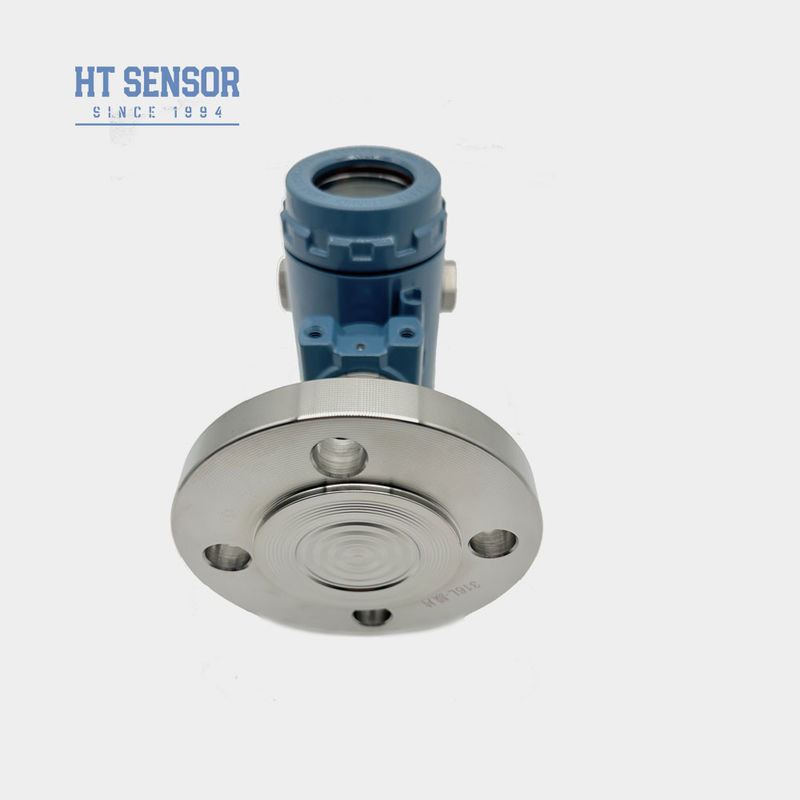

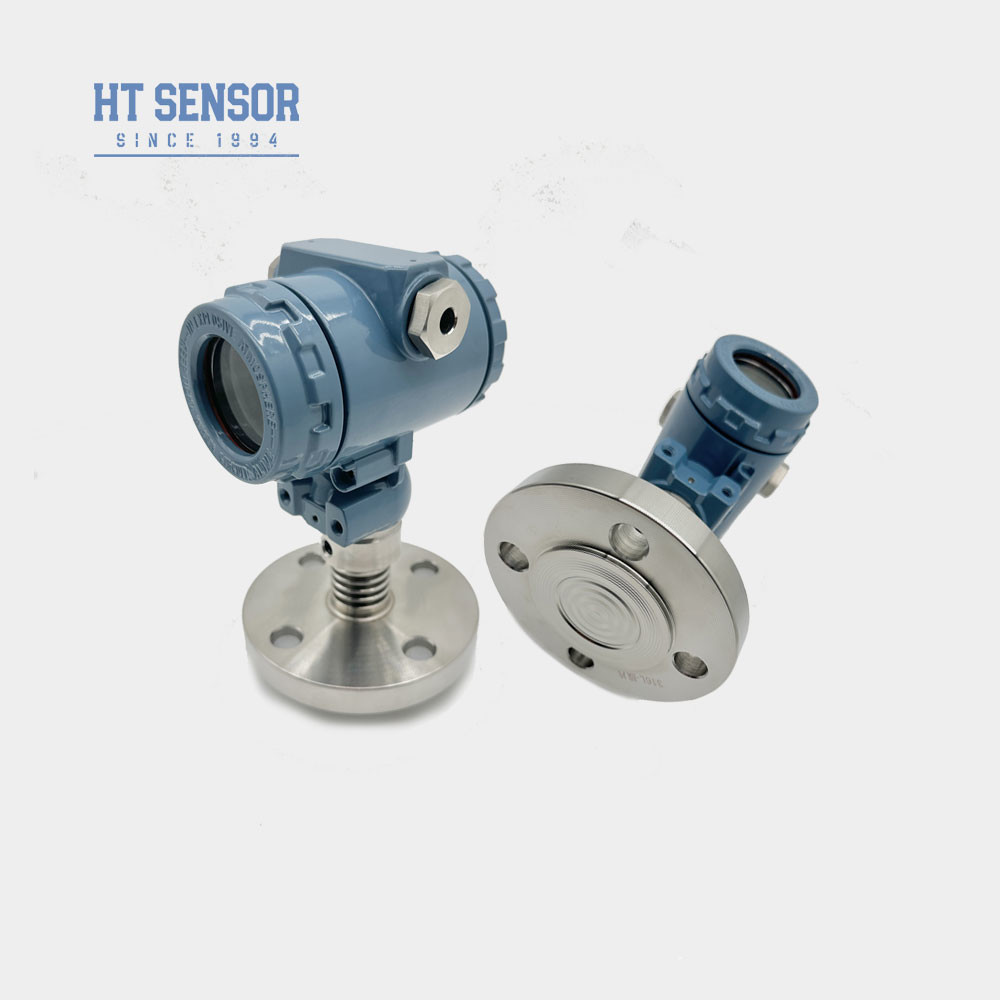

플랜지 플러시 디아프라그마 압력 센서 DN25 피에오레시스티브 압력 송신기
Product Details
| 모델 번호: | BP93420-IIIFL | 전원 공급: | 9-36VDC |
|---|---|---|---|
| 출력: | 4-20mA(LCD LED 디스플레이 포함) | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 범위: | 0-35kpa~20Mpa | 구조형: | 플러시 다이어프램 압력 센서 |
| 측정 매체: | 액체, 가스, 음료 접착제 등 | 정확도 급: | 00.5% |
| IP 등급: | IP65 | 사용자 정의: | OEM 및 ODM 사용 가능 |
| 강조하다 |
플랜지 플러시 디아프라그마 압력 센서,플러시 디아프라그마 압력 센서 DN25,액체 피에조레시스티브 압력 송신기 |
||
Product Description
피에소레시티브 압력 송신기 플러시 디아프라그마 압력 센서 DN25 플랑지 디아프라그마 센서
BP93420-IIIFL 압력 송신기
플러시 디아프라그마 압력 센서 도입:
BP93420-III-FL 압력 송신기는 신호 측정 요소로 HT 시리즈 실리콘 저항성 필름 기름으로 채워진 코어를 사용합니다.프로세스 연결은 압력 측정의 정확성을 보장하기 위해 316L 격리 대막과 일치 플랜지의 직접 용접을 채택맞춤형 방열기는 고온 환경에 적응할 수 있습니다.스테인리스 스틸 하우징 내부에 위치한 신호 처리 회로는 표준 출력 신호로 센서 신호를 변환전체 제품은 엄격한 테스트를 거쳐 구성 요소, 반품 및 완제품의 노화 검사를 받았으며 안정적이고 신뢰할 수있는 성능을 보장합니다.
| 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ∙ 35kPa... 1MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~4kg |
제품의 특징플러시 디아프라그마 압력 센서:
- 1폭 넓은 측정 범위, 다양한 압력 인터페이스 옵션
- 2다양한 출력 신호 옵션
- 3조절 가능한 0과 전체 규모
- 4높은 정확성, 여러 가지 비생성 프로세스 연결
의 적용플러시 디아프라그마 압력 센서:
- 316L로 부식성이 없는 기체와 액체를 측정하기에 적합합니다.
- 의료, 바이오 의약품 및 비생성 처리를 위한 식품 위생 산업
- 종이 및 화학 산업에서 사용되며 하수 수준과 음료에 사용됩니다.
| 출력 신호 of플러시 디아프라그마 압력 센서 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁f플러시 디아프라그마 압력 센서 |
- 1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
- 2주문을 할 때, 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
- 3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량은 20VDC 미만해서는 안됩니다.
- 4제품의 신뢰할 수있는 작동을 보장하기 위해 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
- 5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
- 6기본 케이블 길이는 1.5m이며 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용할 수 있습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
- 7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 주문에 표시하십시오.
| 주문 안내플러시 디아프라그마 압력 센서 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
의 FAQ플러시 디아프라그마 압력 센서:
1Q: 당신의 특징은 무엇입니까? 플러시 디아프라그마 압력 센서송신기?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 배송 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답합니다, PC 네트워크에 의해 원격 지침은항상 사용할 수 있습니다.
