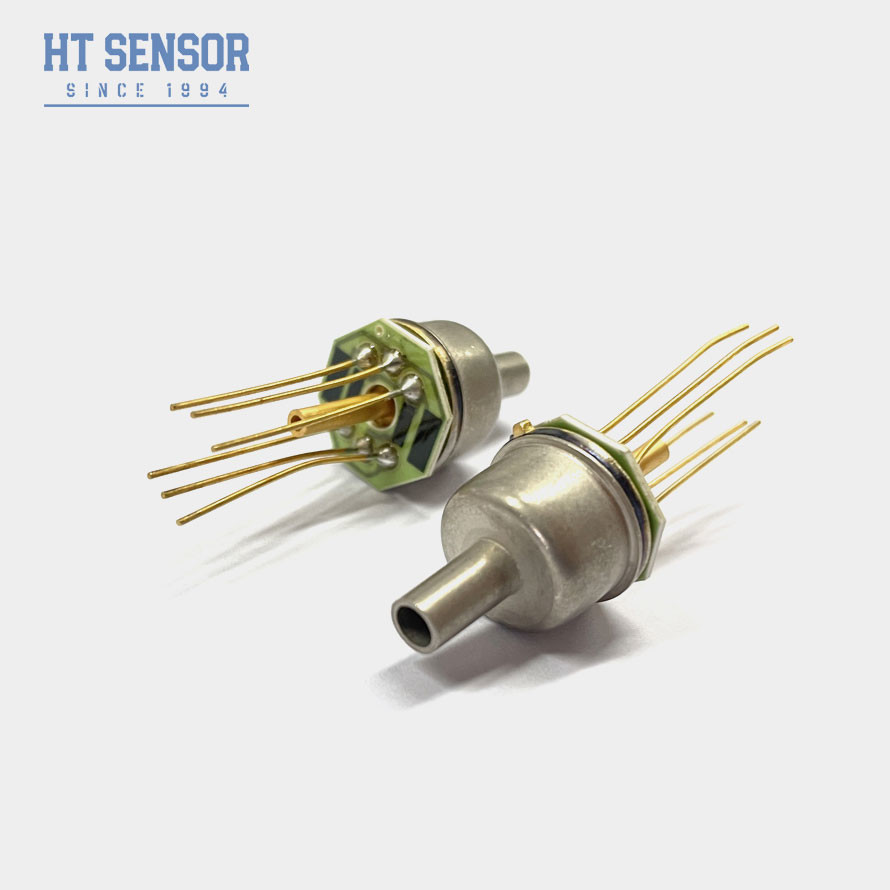

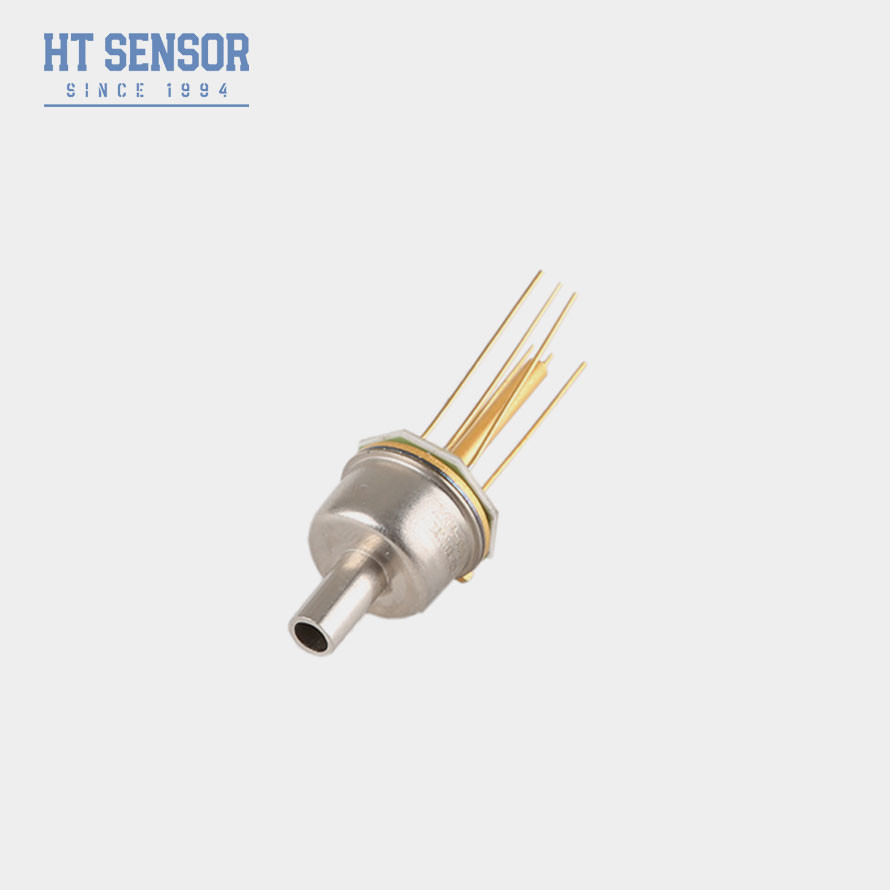

구리 튜브 실리콘 압력 센서 공기 또는 가스용 가스 압력 측정 센서
Product Details
| 모델번호: | HT12 | 스레드 유형: | TO8 |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 | 측정 매체: | 가스 공기 |
| 범위: | 0-10kpa~1000kpa | 산출: | 아날로그 신호 |
| 힘: | 1.5MA | Hs 코드: | 9026209090 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 맞춤화: | OEM 및 ODM 사용 가능 |
| 강조하다 |
1.5mA 실리콘 압력 센서,구리 튜브 실리콘 피에조레시스티브 압력 센서,10KPa 가스 압력 측정 센서 |
||
Product Description
구리 튜브 실리콘 압력 센서 가스 압력 측정 센서
HT12 실리콘 피에조 레시스티브 압력 센서는 첨단 TO8 포장 기술로 포장 된 매우 안정적인 확산 실리콘 요소입니다.비유로 가득 차있는 코어는 프로필 오류를 피하고 작은 범위의 안정성을 크게 향상시킵니다.따라서, 그것은 건조 비성염 가스 압력 측정에 좋은 영향을 미칩니다.
실리콘 압력 센서의 제품 특징:
- 측정 범위는 0에서 10KPa에서 2Mpa까지 넓습니다.
- 높은 신뢰성, 좋은 안정성
- TO8 캡슐화 기술
- 항공우주용품
신청서시리콘 압력 센서:
- 건조하고 부식적이지 않은 가스 압력이 측정되었습니다.
- 공기 제어 시스템생명 의학 공학의 응용
- HVAC 컨트롤
- 실험의 목적과 관련된 항공우주 항공
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 저항력:3KΩ~6KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 성능 매개 변수시리콘 압력 센서: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 유형 | 맥스 | 단위 | ||||
| 선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 무게 | ~12.5g | |||||
| 매개 변수는 다음과 같은 조건에서 테스트됩니다: 1.5mA의 일정한 전류와 25°C의 주변 온도 | ||||||
| 도표 건설 | |
| 차원 | |
| 전기 연결 및 보상 |
|
|
| 주문 팁 |
3테스트 중재가 칩과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4수막의 변형이나 뚫림과 핵의 손상을 피하기 위해 손이나 날카로운 물체로 센서의 내부를 누르는 것을 피하십시오.
5가이드 코어의 압력 포트를 대기권에 개방하여 물, 수증기 또는 부식 물질이 가이드 코어의 마이너스 압력 챔버로 들어가는 것을 방지합니다.
6어떤 핀이 변경되면 실제 코어 와이어의 라벨을 참조하십시오.
