| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP93420-IX |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420-IX | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| 정확도: | ≤±0.5%F.S | 힘: | 15-32VDC |
| 출력: | 4-20mA /0-10VDC LCD/LED 디스플레이 | 하우징 소재: | 스테인스 강철 |
| 유압식: | 게이지/절대/밀봉 | 측정 매체: | 액체, 가스, 석유 |
| IP 등급: | IP65 | 보증: | 2년 |
| 강조하다: | BP93420-IX 산업 압력 센서,산업 압력 센서 LED 디스플레이 RoHs,32VDC 초고정도 압력 변환기 |
||

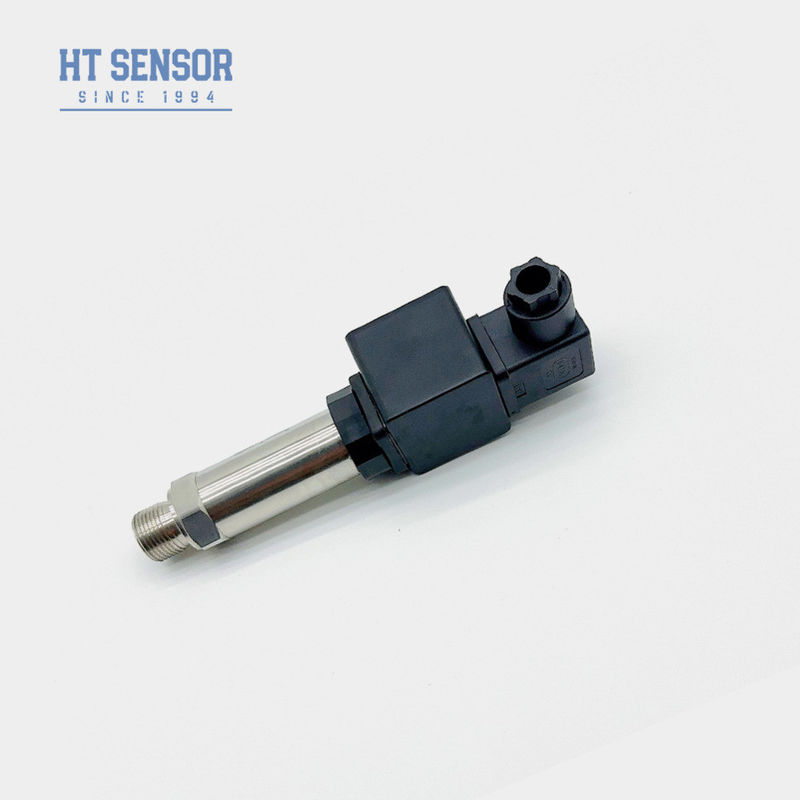

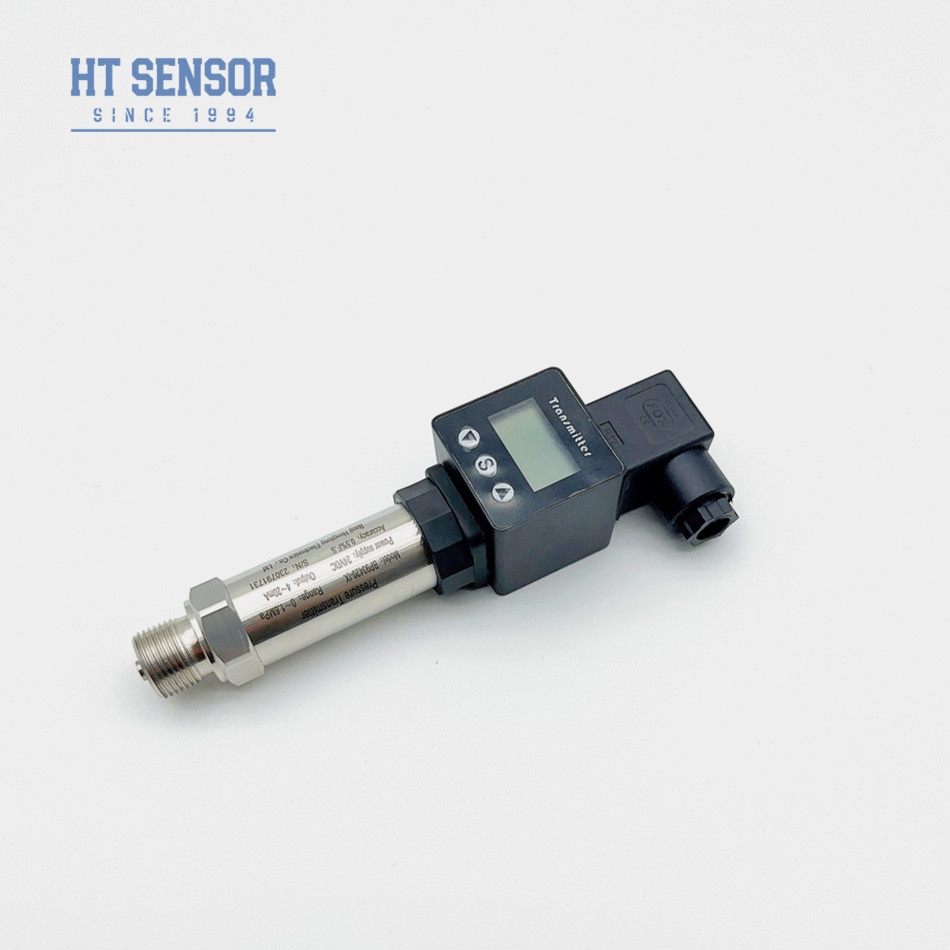

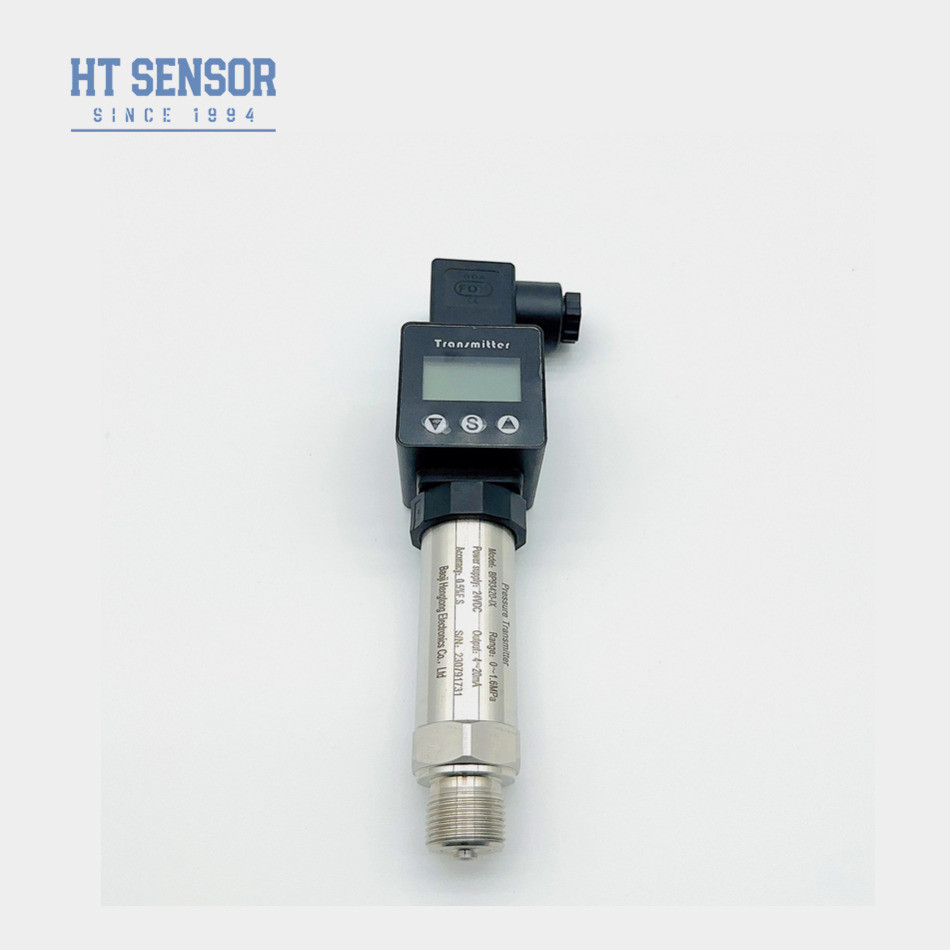

BP93420-IX 압력 송신기 센서
산업용 압력 센서 도입:
BP93420IX 압력 송신 센서는 HT 시리즈 실리콘 압력 센서 기름으로 채워진 핵을 신호 측정 요소로 사용합니다.그것은 압력 측정을 결합 한 포괄적 인 제품입니다이 다재다능한 압력 송신기는 정확성과 신뢰성으로 널리 알려져 있습니다.그것은 광범위한 응용 프로그램에서 정확한 압력 측정을 보장합니다.센서의 장기적인 안정성 때문에 까다로운 산업 프로세스에 이상적입니다. 유지 보수 및 교체 비용을 효과적으로 줄입니다.
제품 특성산업용 압력 센서:
1넓은 측정 범위, 스테인레스 스틸 구조
2다양한 압력 인터페이스 옵션.
3높은 정밀도, 디스플레이가 가능해
신청서산업용 압력 센서:
1- 과학 연구용으로 쓰일 수 있어요
2석유, 화학.
3일반적으로 해양 및 항공 부문에서 사용됩니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 유연 알루미늄 |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁 |
1측정 대상은 BP93420-IX 산업 압력 센서 송신기의 접촉 부분과 호환되도록 선택하십시오.
2폭발 방지형 제품에는 주문 시 디지털 디스플레이 헤드가 포함되어 있지 않다는 점에 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량이 20VDC 이하가 아닌지 확인하는 것이 중요합니다.
4- 신뢰성 있는 작동을 보장하기 위해BP93420-IX산업용 압력 센서 송신기, 사용자는 현장에서 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결되도록 권장됩니다.
5. 플루오로 고무 O 반지는BP93420-IX산업용 압력 센서 송신기는 -20oC에서 250oC까지의 가산 작동 온도 범위가 있습니다. -20oC 이하의 작동 온도에서는 EPDM O-ring 밀폐를 선택해야합니다.

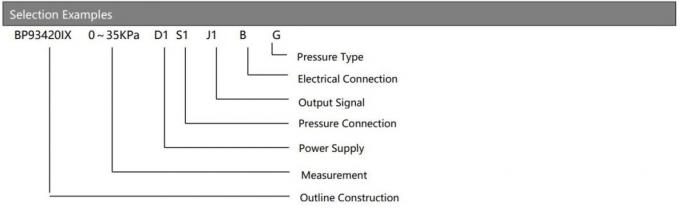

| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||

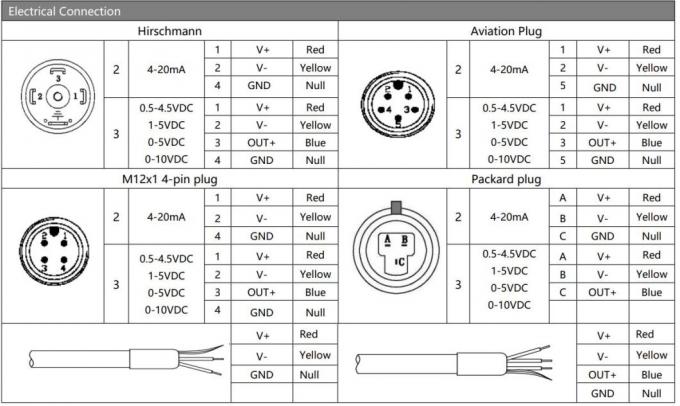

| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
가장 적합한 센서를 추천하려면 아래 정보를 알려주십시오.
1작업 온도: -40~125°C
2테스트 범위?
3출력: 4-20mA, RS485 또는 다른?
4스ikulu: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5전기 연결: 히르슈만, 패커드, 직접 연결?
6주문량: ?
