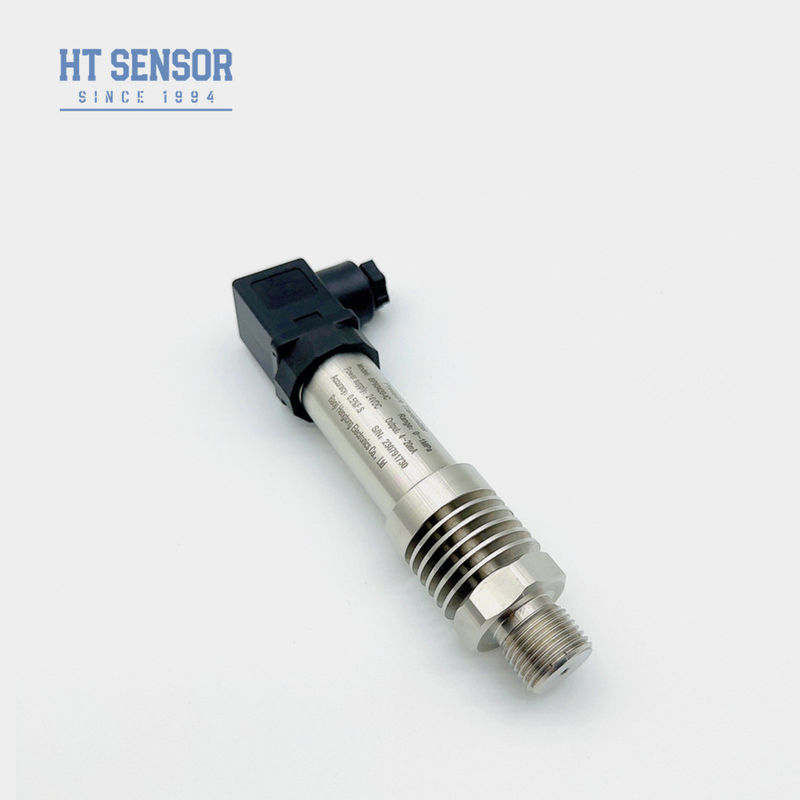

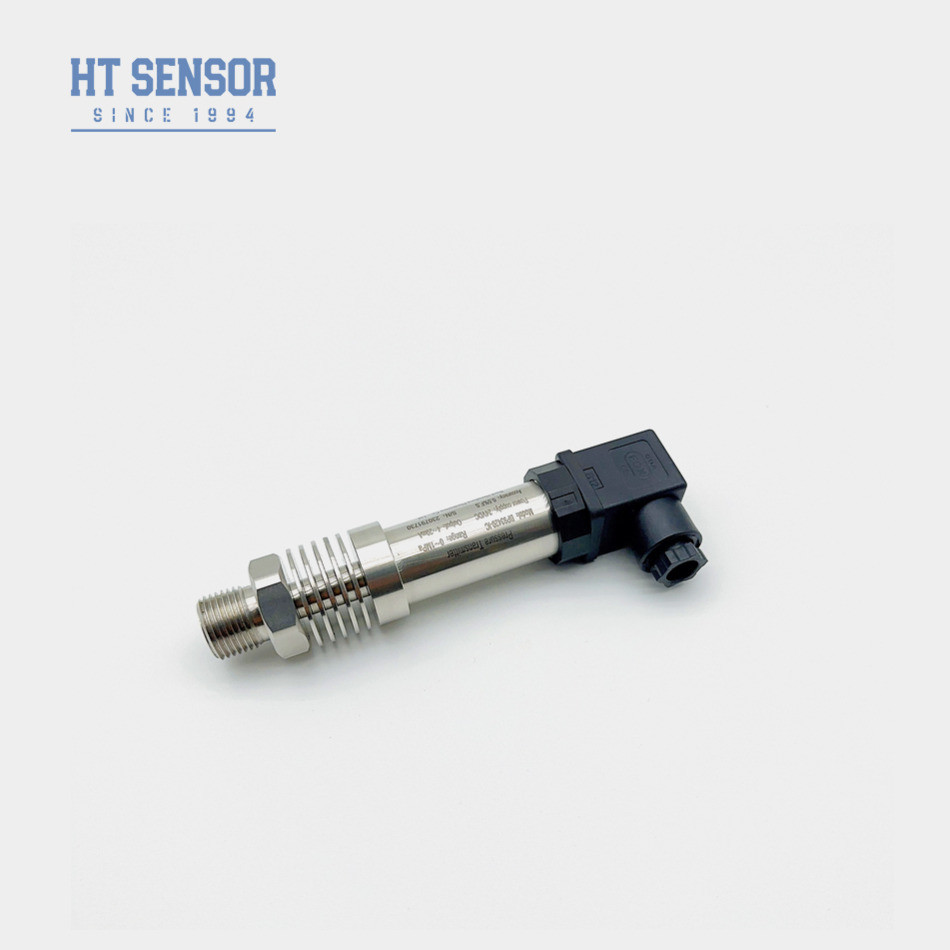

BP93420-IC 산업 압력 변환기 4-20mA 24V 고온 압력 센서
Product Details
| 모델 번호: | BP93420-IC 산업 압력 센서 | 압력 범위: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| 정확도 급: | ≤0.5%F.S | 출력: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| 전원 공급: | 3.3-5.5VDC /12-36VDC | 유압식: | 게이지/절대/밀봉 |
| 측정 매체: | 액체, 가스, 석유 | IP 등급: | IP65 |
| 사용자 정의: | 가능 | 맞춤형 요청 | 보증: | 2년 |
| 강조하다 |
BP93420-IC 산업 압력 변환기,산업용 압력 변환기 4~20mA,24V 고온 압력 센서 RoHs |
||
Product Description
BP93420-IC 4-20mA 24V 산업 압력 센서 고온 환경
BP93420IC 압력 송신기 센서
인더스트리아 압력 센서 도입:
BP93420-IC는 첨단 HT19 시리즈 실리콘 압력 저항 격리 기름 가득한 코어를 핵심 측정 요소로 사용하는 고온 압력 송신 센서입니다.송신기에 통합된 특수 열 분산 구조로이 독특한 설계는 고온의 까다로운 환경에서 신뢰할 수 있고 정확한 압력 측정이 가능합니다.그것은 온도 변동 또는 높은 조건 하에서 작동 하는 응용 프로그램에 대한 우수한 선택BP93420-IC는 고온 환경에서 정확한 압력 모니터링이 필요한 산업 프로세스와 시스템에서 널리 사용됩니다.
제품 특성산업용 압력 센서:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
신청서산업용 압력 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C ~ 150°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.4kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁 |
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
가장 적합한 센서를 추천하려면 아래 정보를 알려주십시오.
1작업 온도: -40~125°C
2테스트 범위?
3출력: 4-20mA, RS485 또는 다른?
4스ikulu: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5전기 연결: 히르슈만, 패커드, 직접 연결?
6주문량: ?
