4-20mA 0.1%F.S 스마트 압력 송신기 디스플레이가 있는 디지털 압력 센서
Product Details
| 모델 번호: | BP93420-III | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| 정확도 급: | 00.5% F.S 0.25% F.S | 힘: | 12-36Vdc |
| 출력: | 4~20mA HART 용기 | 무게: | ~1.2kg |
| 유압식: | 게이지, 절대 압력, 밀봉 압력 | 구조의 종류: | 현명한 증압기 |
| 측정 매체: | 액체, 가스, 석유 | 소재: | 주조 알루미늄 합금 |
| 강조하다 |
00.1% F.S 스마트 압력 송신기,4-20mA 스마트 압력 송신기,0디스플레이가 있는.1% F.S 디지털 압력 센서 |
||
Product Description

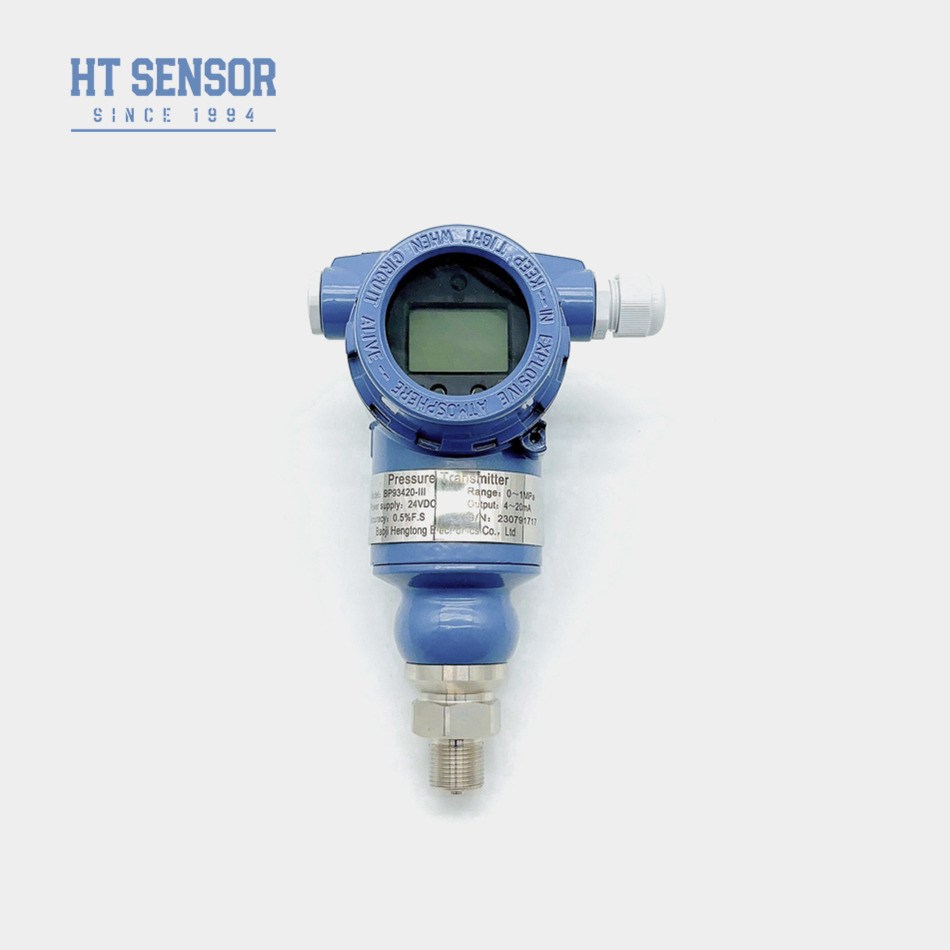

4-20mA 0.1%F.S 스마트 압력 송신기 디스플레이가 있는 디지털 압력 센서

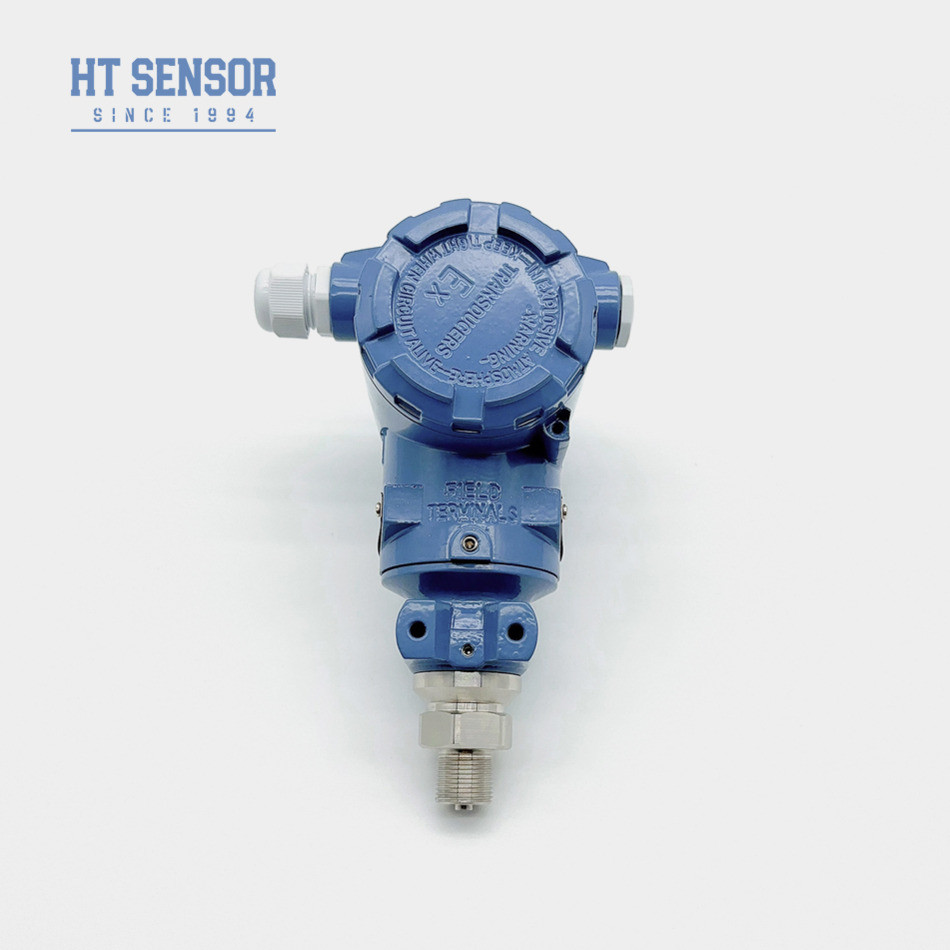

BP93420-III 스마트 압력 송신기
스마트 압력 송신기 도입:
모델 BP93420-III 디지털 지능형 압력 송신기는 스마트 센서와 스마트 전자 보드로 구성됩니다. 스마트 센서는 용량 센서를 포함합니다.측정 대막 탐지 회로, 온도 센서 및 온도 보상 회로, 등 지능형 회로 보드는 마이크로 컴퓨터 컨트롤러와 주변 회로로 구성됩니다.압력 신호를 전기 신호로 변환하는 것을 완료합니다.액체, 가스 또는 증기의 압력을 측정하는 데 사용됩니다.
제품 특성스마트 압력 송신기:
1넓은 측정 범위
2다양한 출력 신호 형태
3정렬 가능한 0점과 전체 규모
4높은 정확성과 안정성
신청서스마트 압력 송신기:
1석유, 화학, 금속공학, 전력 및 수리학
2- 가혹한 야외 산업 환경에서의 압력 측정 및 제어
| 스마트 압력 송신기의 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ≤±0.1%FS |
| 히스테레시스 | ≤±0.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 알루미늄 합금 |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~1.2kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁 |
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
FAQ:
가장 적합한 센서를 추천하려면 아래 정보를 알려주십시오.
1작업 온도: -40~125°C
2테스트 범위?
3출력: 4-20mA, RS485 또는 다른?
4스ikulu: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5전기 연결: 히르슈만, 패커드, 직접 연결?
6주문량: ?
