1~5V 피에조레시스티브 압력 센서 신호 출력 유분산 실리콘 압력 센서
Product Details
| 모델 번호: | BP93420 ib | 힘: | 5VDC /12-36VDC |
|---|---|---|---|
| 스레드: | G1/2, M20*1.51/2NPT | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 하우징 소재: | 316L 또는 304SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 측정 매체: | <i>Liquid air.</i> <b>액체 공기.</b> <i>water oil</i> <b>물 기름</b> | 정확도 급: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| 압력 범위: | 0kpa~5kpa...100MPa | 출력 신호: | 4~20mA 또는 RS485 모도버스 |
| 강조하다 |
5V 피에조레시스티브 압력 센서,피에조레시스티브 압력 센서 신호 출력,5V 분산 실리콘 압력 센서 |
||
Product Description

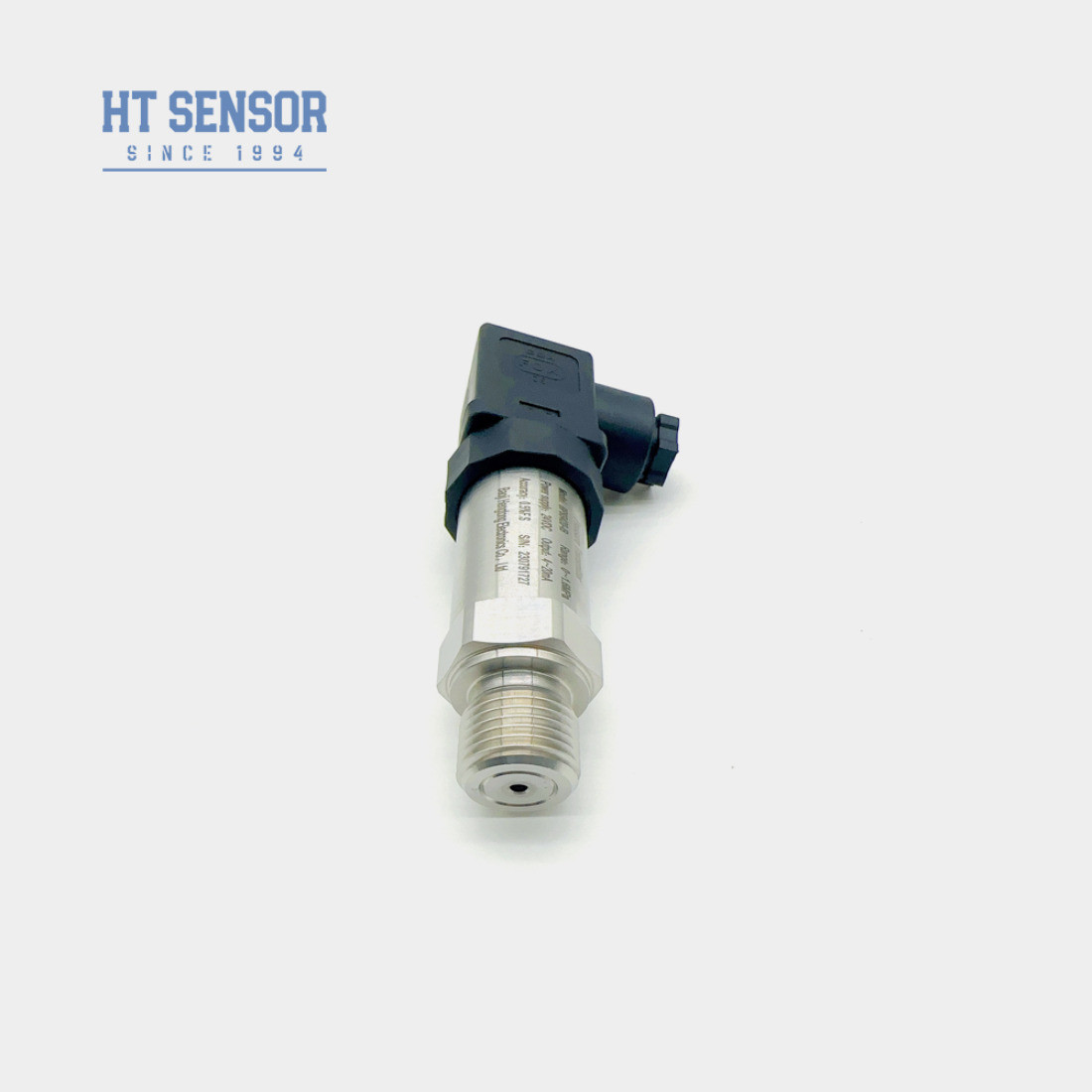

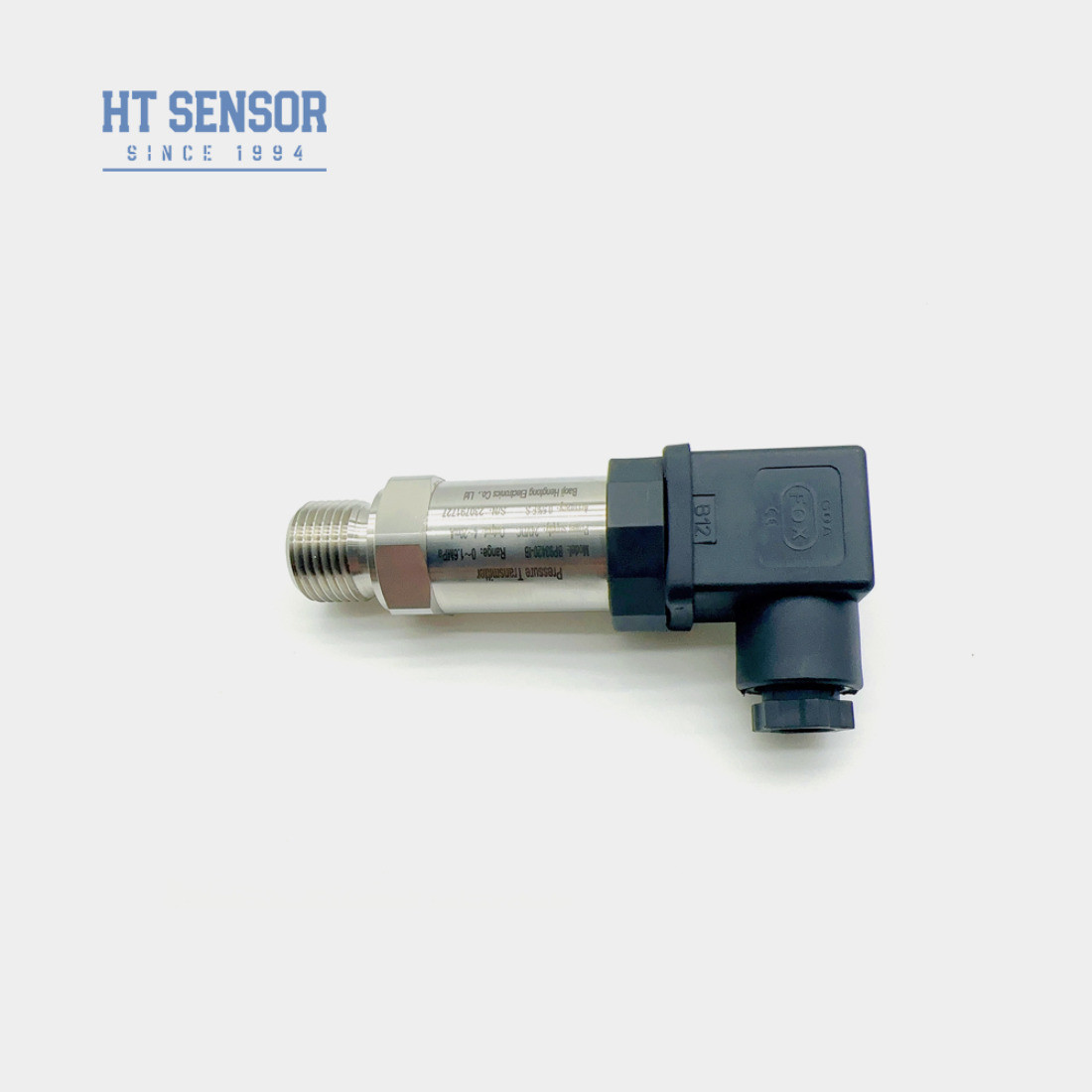

HT 센서 BP93420-IB 1-5V 신호 출력 유분산 실리콘 압력 송신 센서
BP93420IB 압력 송신기 센서
압력 송신기 센서 도입:
BP93420IB 압력 송신 센서는 피에조 레시스티브 효과 원리를 사용하여 도핑 확산을 통한 통합 기술을 사용합니다.모크리스탈린 실리콘 시트 상의 결정 방향 특성에 따라, 스트레인 저항성으로 만들어졌으며, 실리콘 재료의 탄력 기계적 특성을 사용하여 브릿지를 구성합니다. 모든 실리콘 재료에 대한 애니소트로프 마이크로 머신링,1mm x 1mm의 크기로,.
디프스 실리콘 압력 센서는 주로 공정 제어 시스템, 압력 캘리브레이션 장치, 수압 시스템, 생의학 장치, 수압 시스템 및 밸브에 사용됩니다.레벨 측정, 냉각 장비 및 HVAC 제어 및 기타 산업에서는 높은 자동화 요구 사항이있는 모든 산업이 분산 실리콘 압력 센서를 사용할 수 있다고 말할 수 있습니다.
압력 송신기의 성능 매개 변수:
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
제품 특성압력 전송 센서:
- 1.실리콘 칩의 이 힘 저항의 피에조 저항 효과는 0점 근처의 낮은 범위에서 죽은 구역이 없으며 압력 센서의 범위는 몇 Kpa만큼 작을 수 있습니다.
- 2.높은 출력 민감도
- 3.고 정밀, 모든 스테인리스 스틸 구조.
- 4.칩은 통합 프로세스를 채택하고 전송 부품이 없습니다, 크기가 작고 무게가 가볍습니다
신청서압력 전송 센서:
- 1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
- 2해양 및 항공 산업에 적용됩니다
- 3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 4수압 및 공기 제어 시스템에서 사용됩니다.
| 압력 송신기 센서의 주문 팁 |
범위를 넘거나 범위를 낮추는 경우 진폭은 ±30%FS 내에서 제어됩니다.
■ 압력 모드는 합리적인 선택의 필요에 따라 가이드 압력, 절대 압력, 밀폐 압력으로 나뉘어 있습니다.
■ 시스템의 최대 과부하를 확인합니다. 시스템의 최대 과부하가 센서의 과부하 보호 한계보다 작아야합니다.그렇지 않으면 제품의 사용 기간에 영향을 줄 것입니다.심지어 제품을 손상시킬 수도 있습니다.
■ 단단 한 물체 로 담막 을 만지지 마십시오. 그렇지 않으면 담막 이 부러질 수 있습니다.■ 음압 핵과 양압 핵의 재료와 제조 과정이 다릅니다., 그리고 음압 핵은 측정 압력 핵으로 대체 할 수 없습니다.
■ 부적절한 설치로 인한 제품 손상을 방지하기 위해 설치 전에 사용 설명서를 주의 깊게 확인하십시오.
■ 부적절 한 사용 은 위험 과 인명 부상 을 초래 할 수 있다.
■ 배아에서 핵을 꺼내, 와이어와 파이프 다리를 끌지 마십시오.
| 압력 송신기 센서 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
