BP93420-IB 압력 송신 센서 0.5-4.5VDC 분산 실리콘 압력 송신
Product Details
| 모델 번호: | BP93420 ib | 힘: | 5VDC /12-36VDC |
|---|---|---|---|
| 스레드: | G1/2, M20*1.51/2NPT | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 하우징 소재: | 316L 또는 304SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 측정 매체: | <i>Liquid air.</i> <b>액체 공기.</b> <i>water oil</i> <b>물 기름</b> | 정확도 급: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| 압력 범위: | 0kpa~5kpa...100MPa | 출력 신호: | 4~20mA 또는 RS485 모도버스 |
| 강조하다 |
압력 전송 센서 BP93420-IB,압력 전송 센서 0.5VDC,4.5VDC 분산 실리콘 압력 송신기 |
||
Product Description

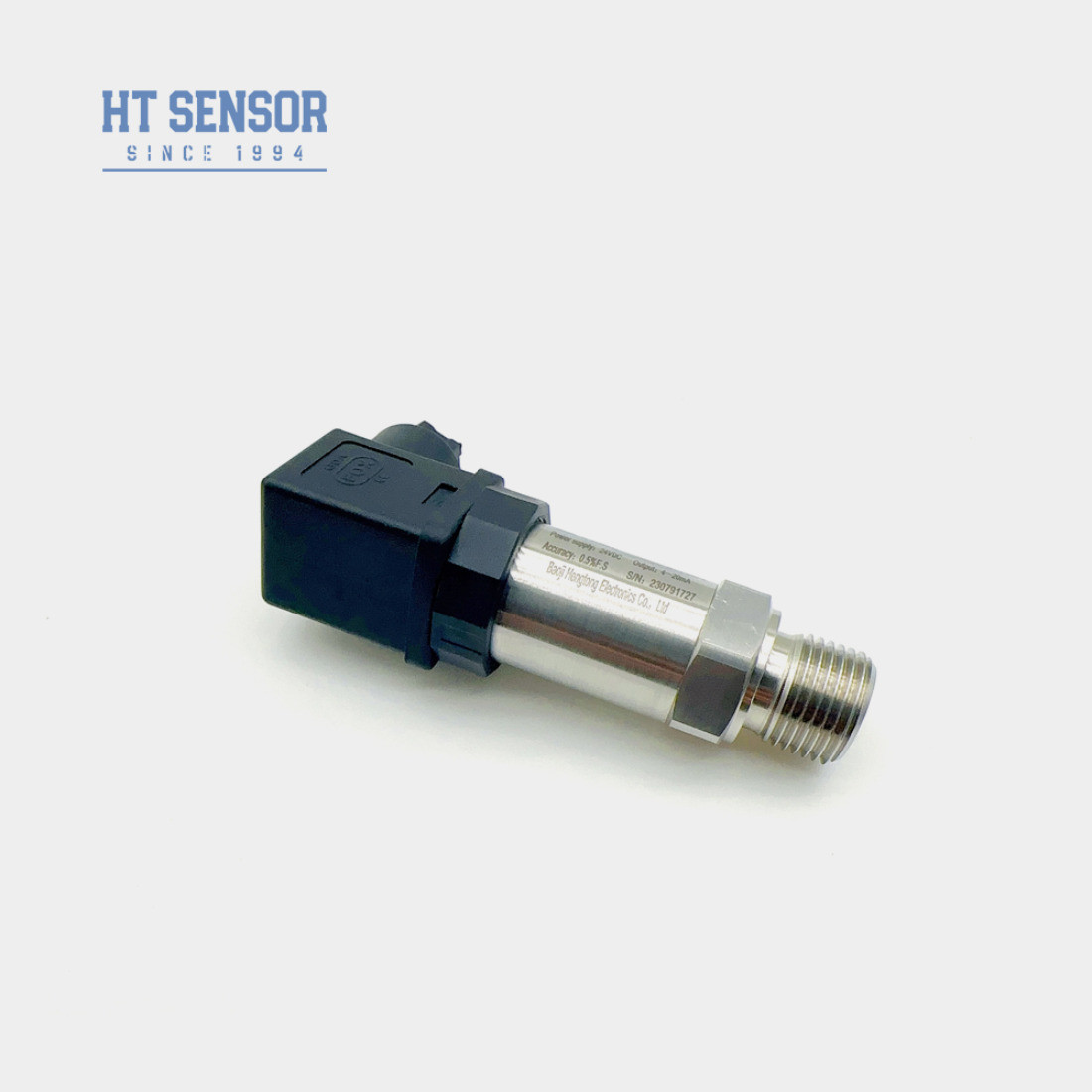

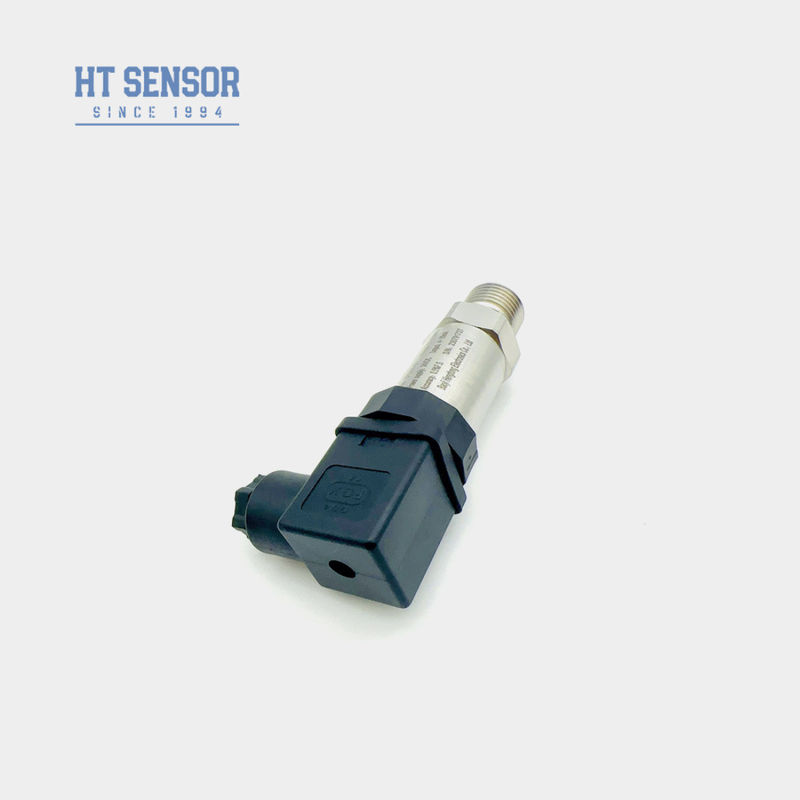

HT 센서 0.5-4.5VDC 신호 출력 분산 실리콘 압력 송신 센서
BP93420IB 압력 송신기 센서
압력 송신기 센서 도입:
BP93420IB 압력 송신기 센서는 피에조레시티브 효과 원리를 사용 합니다, 분산 실리콘 압력 센서는 피에조레시티브 효과 원리를 사용 합니다,도핑과 확산을 통해 통합 기술을 채택합니다., 모크리스탈린 실리콘 장의 특징적인 결정 방향을 따라, 스트레인 저항을 만들고, 와이세르 브릿지를 형성합니다. 실리콘 재료의 탄력성을 사용하여,모든 종류의 실리콘 소재에 대한 애니소트로프 마이크로 머신링은 힘 감수성 및 전기 역학 변환 검사를 통합 한 분산 실리콘 센서로 구성됩니다.
제품 특성압력 전송 센서:
1.실리콘 칩의 이 힘 저항의 피에조 저항 효과는 0점 근처의 낮은 범위에서 죽은 구역이 없으며 압력 센서의 범위는 몇 Kpa만큼 작을 수 있습니다.
2.높은 출력 민감도
3.고 정밀, 모든 스테인리스 스틸 구조.
4.칩은 통합 프로세스를 채택하고 전송 부품이 없습니다, 크기가 작고 무게가 가볍습니다
신청서압력 전송 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
압력 송신기의 성능 매개 변수:
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 압력 송신기 센서의 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3변압기의 LCD 또는 LED 디스플레이 헤드와 주문 할 때, 송신기의 전력은 20 VDC 미만해서는 안됩니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6기본 케이블 길이는 1.5m이며 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 케이블 또는 폴리에틸렌 케이블 물질을 사용할 수 없습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
7강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭 및 기타 특별한 요구 사항의 경우, 우리의 회사에 알리고 순서에 표시하십시오.
| 압력 송신기 센서 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
