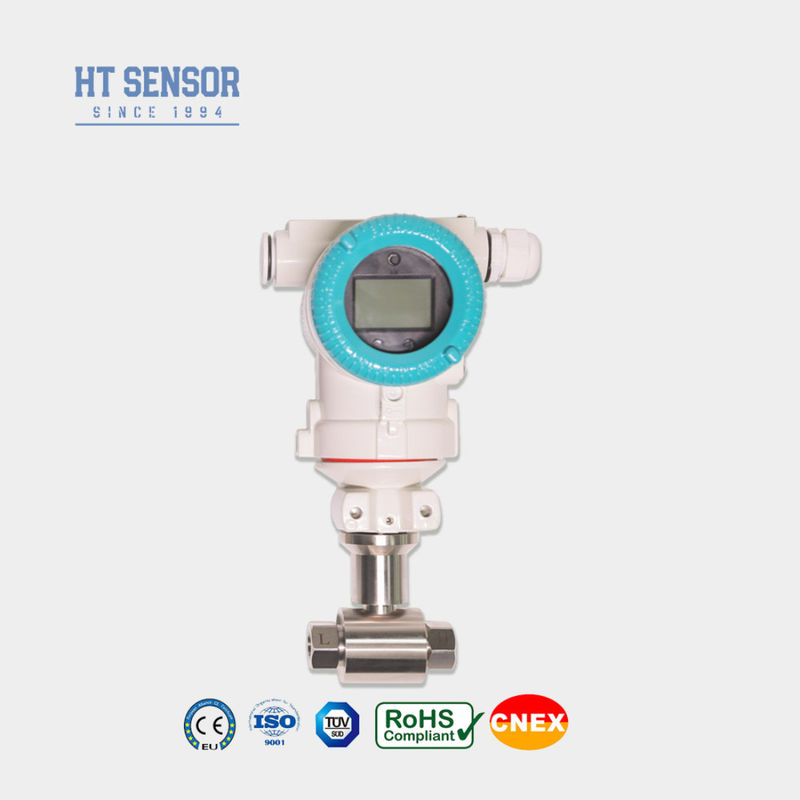

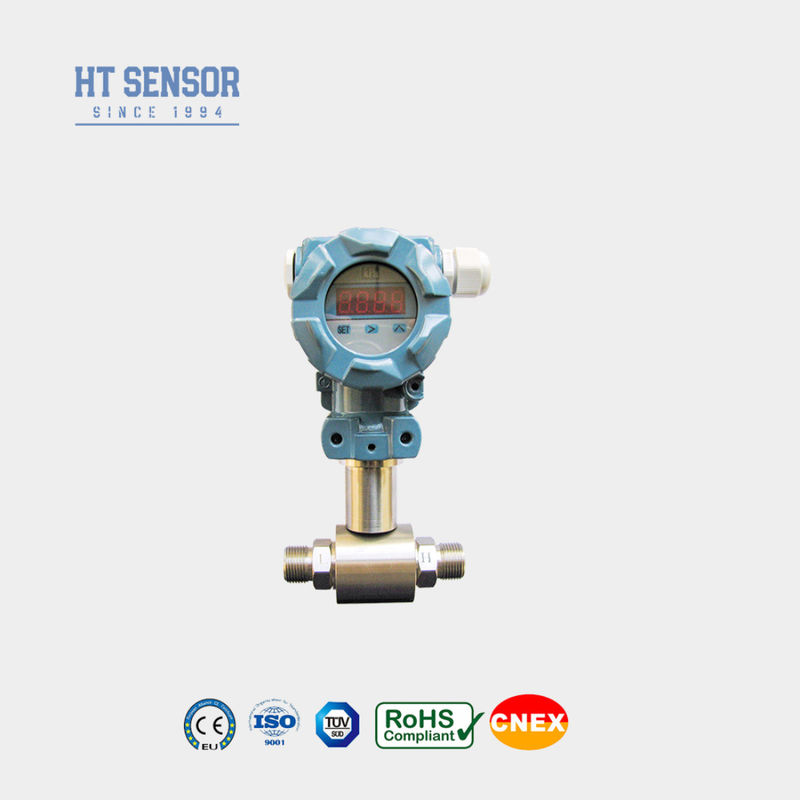

24VDC 차차 압력 차원 송신기 Hart LCD Dp 차원 송신기
Product Details
| 모델 번호: | BP93420D-III | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 최대 범위: | 2Mpa | 출력: | 4-20mA |
| 민 범위: | 10kPa | 유압식: | 차등 압력 |
| 운송 패키지: | 판지를 가진 표준 수출 패킹 | 사양: | 10kpa~2Mpa |
| HS 코드: | 9026201090 | 종류: | 차압 전송기 |
| 측정 매체: | 가스 또는 액체 | 정확도 급: | 0.25%, 0.5%,0.3% |
| 강조하다 |
24VDC 차차 압력 레벨 전송기,차차 압력 차원 전송기 Hart,하트 LCD Dp 타입 송신기 |
||
Product Description
BP93420DIII 차차 압력 송신기는 피에조 레시스티브 실리콘 센서를 사용합니다.차차 압력 (DP) 송신기는 두 압력 사이의 차이를 측정합니다. 그들은 낮은 측면 압력이라고 불리는 기준점을 사용하여 높은 측면 압력과 비교합니다.기기의 포트는 높은 쪽과 낮은 쪽으로 표시됩니다.이 송신기는 다양한 가스 및 액체 응용 분야에서 차차 압력 측정을 수행하는 데 이상적입니다. 특히 석유, 파이프 라인 설비에 대한 화학과 같은 산업에서.
1- 스테인레스 스틸 구조 설계, 컴팩트하고 설치가 쉽다
2그것은 엄격한 온도 보상과 노화 스크린을 통과합니다.
적용 된 압력 판독은 표면 변형으로 압력을 기록하고 그 값을 전자 신호로 변환하는 대막에 의해 획득됩니다.이 신호는 분압 모듈로 전송됩니다, 두 값을 비교하고 압력 차이를 평방인치 (psi), 바 또는 킬로파스칼 (kPa) 의 값으로 표현합니다.이 대막은 진공 조건 응용 프로그램에서 컨테이너의 무결성을 유지하기 위해 모든 용접,.
| 측정 범위 | 0~10KPa...~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 보상 온도 | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304 스테인리스 스틸, 알루미늄 |
| 디아프라그마 재료 | 316L 스테인리스 스틸 |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~1.4kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 15~30VDC | 2/3/4 와이어 |
| 하트와 함께 4~20mA | 두 개의 와이어 | |
| RS485 통신 프로토콜 | 4개의 유선 |
주문 팁:
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장하는 것이 좋습니다.
5플루오로 고무 O 링의 가명 작동 온도 범위는 -20 °C에서 250 °C입니다. 제품의 작동 온도가 -20 °C 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 순서에 지정하십시오
주문 안내서:
| BP93420 | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DIII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa...~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4·20mADC | S2 | 4~20mADC와 하트 | |||||
| S3 | RS485 | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
