| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BPHT24-IX |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BPHT24-IX | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 하우징 소재: | 304 SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 사양: | 실리콘 압력 센서 | 측정 압력 범위: | 0~35Kpa…~20MPa |
| 정확도 급: | 0.5% | ||
| 강조하다: | 1/2BSP 플러시 디아프라그마 압력 센서,플러시 디아프라그마 압력 센서 2NPT,2NPT 4-20mA 실리콘 압력 센서 |
||

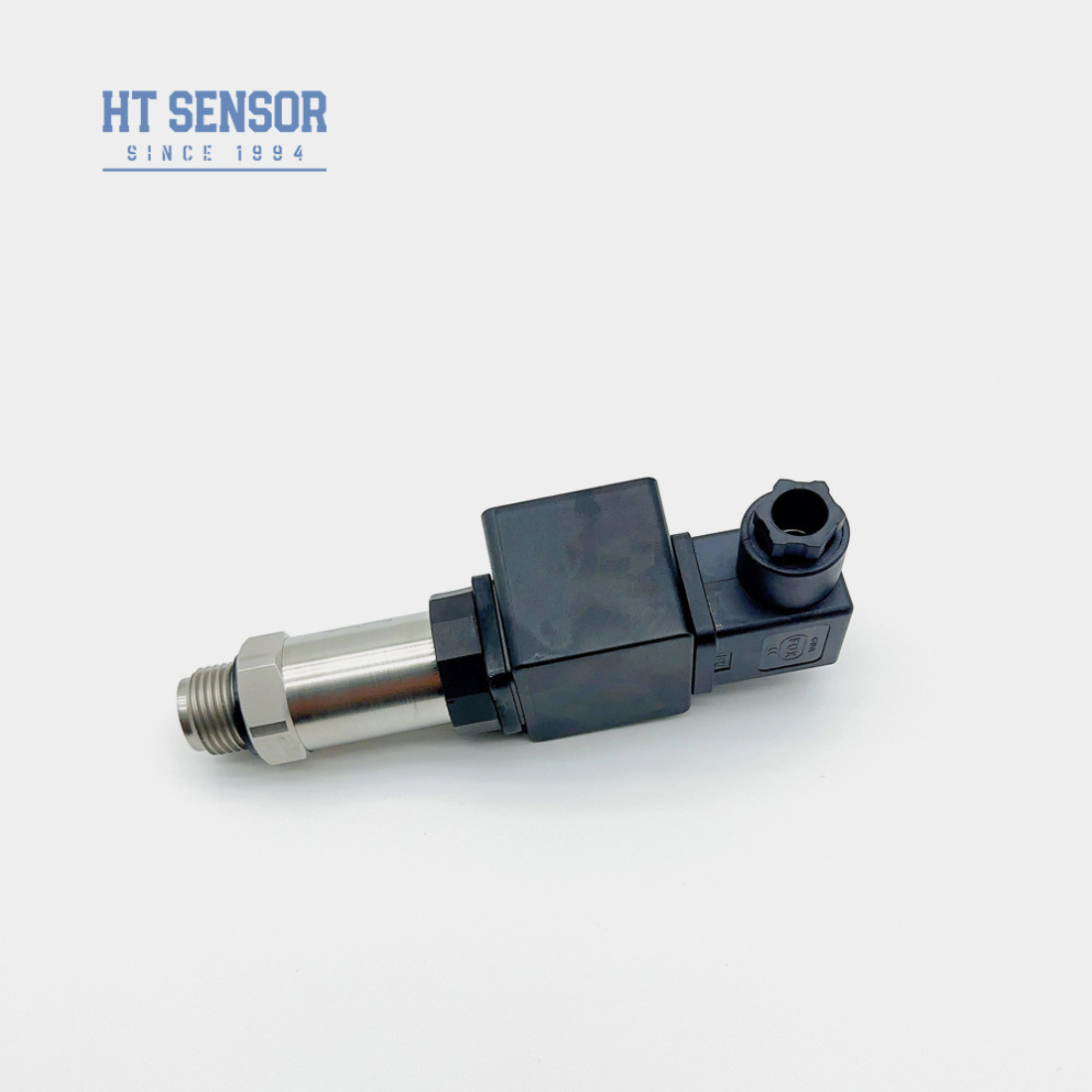

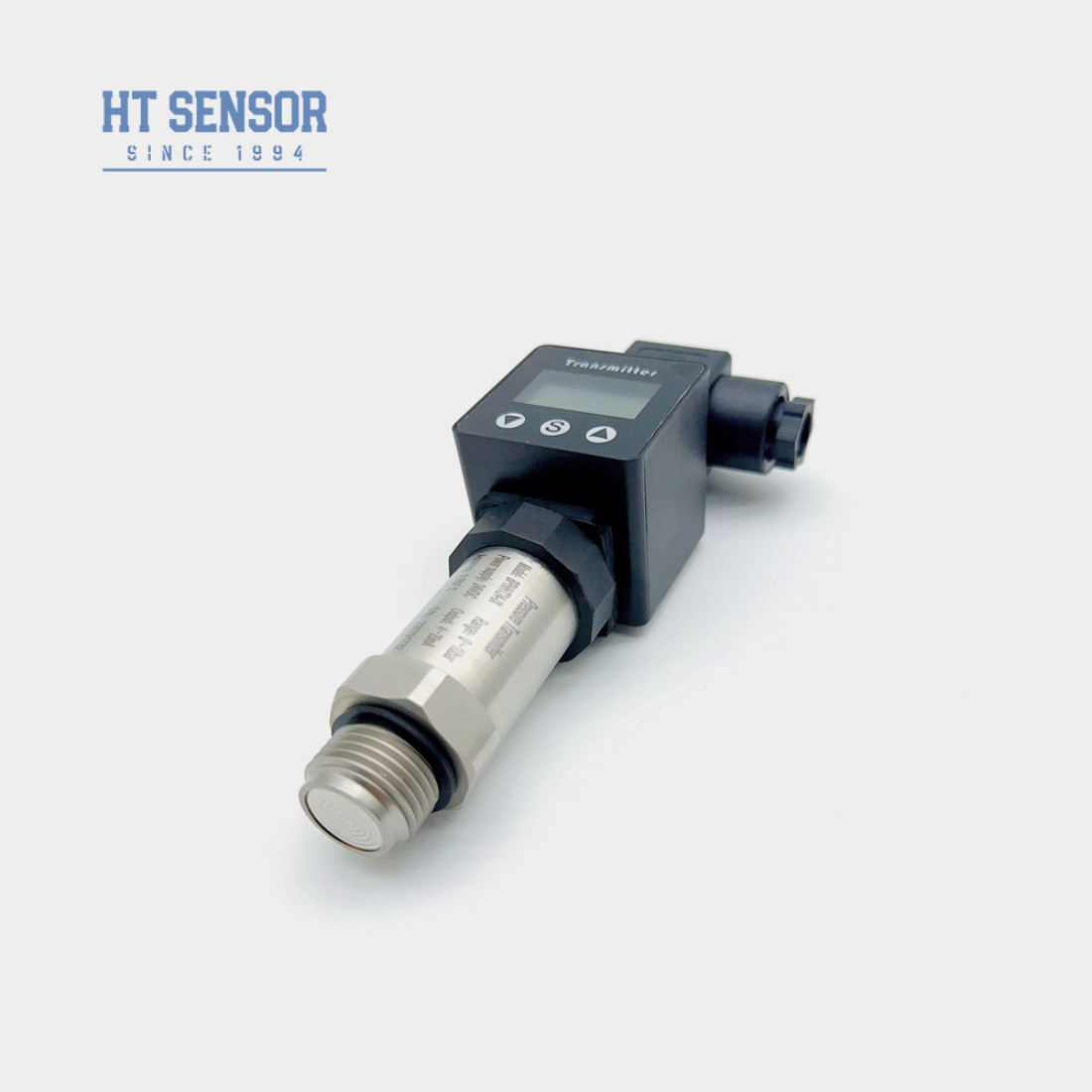

BPHT24 P재발T송금자
도입플러시 디아프라그마 압력 센서:
BPHT24플러시 대막 압력 센서는 중압이 센서의 대막에 직접적으로 작용하여 대막이 중압에 비례한 미세 이동을 생성합니다.그래서 센서의 저항이 변합니다, 그리고 전자 회로는 이 변화를 감지 합니다. 그것은 산업 관행에서 일반적으로 사용되는 압력 센서의 일종입니다.석유 파이프 라인, 수자원 및 수력, 철도 교통, 지능형 건물, 생산 자동 제어, 항공 우주, 군사, 석유화학, 석유 우물, 전기 에너지, 선박, 기계 도구,파이프라인 공기 공급, 보일러 마이너스 압력 및 다른 많은 산업
제품 특성:
성능 파라미터:
| 측정 범위 | 0~35Kpa...~20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
선택 예제:
주문 팁:
| 순서 가이드 | ||||||||
| BPHT24 | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| 제9조 | 표시 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| 측정 범위 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
