1/2BSP 플러시 디아프라그마 압력 송신기 4-20mA 산업 압력 변환기
Product Details
| 모델 번호: | BPHT24-IX | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 하우징 소재: | 304 SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 사양: | 실리콘 압력 센서 | 측정 압력 범위: | 0~35Kpa…~20MPa |
| 정확도 급: | 0.5% | ||
| 강조하다 |
1/2BSP 플러시 디아프라그마 압력 송신기,플러시 디아프라그마 압력 송신기 4-20mA,4~20mA 산업 압력 변환기 |
||
Product Description

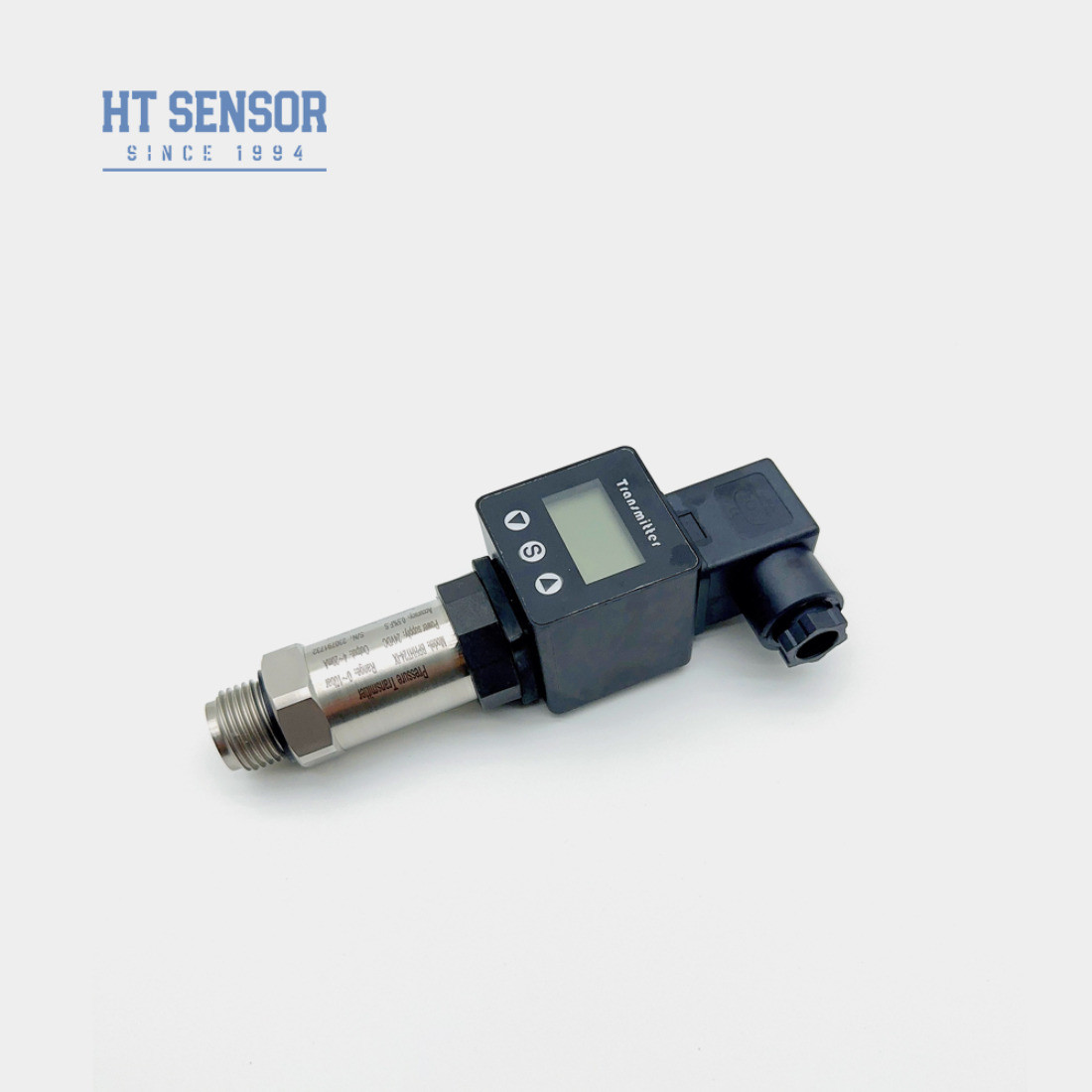

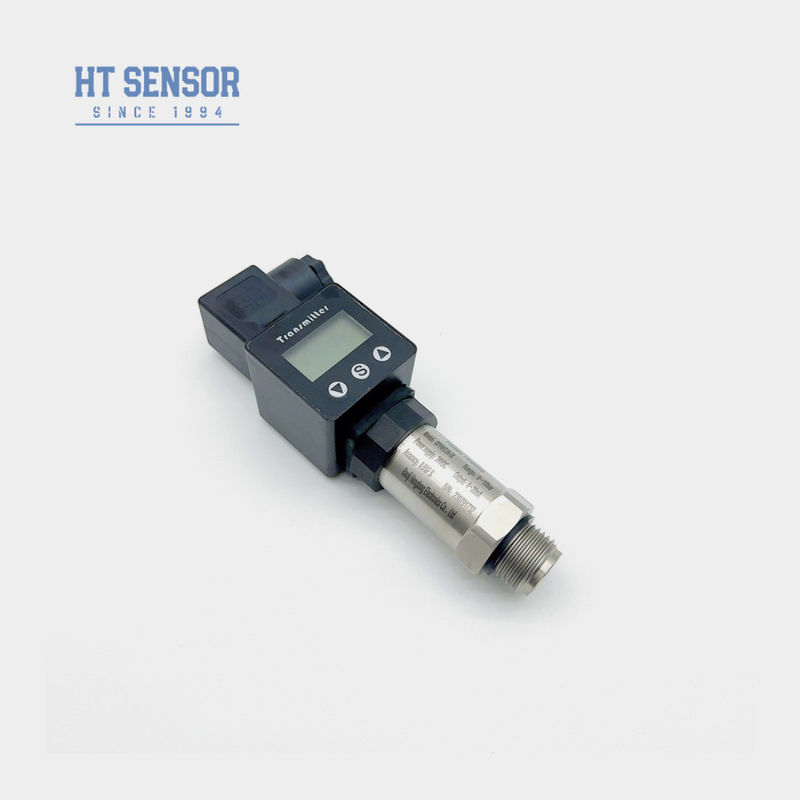

1/2BSP 4-20mA IX 디스플레이를 가진 디아프라그마 압력 센서
BPHT24 P재발T송금자
도입플러시 디아프라그마 압력 센서:
BPHT24플러시 대막 압력 센서는 중압이 센서의 대막에 직접적으로 작용하여 대막이 중압에 비례한 미세 이동을 생성합니다.그래서 센서의 저항이 변합니다, 그리고 전자 회로는이 변화를 감지합니다. 평면 필름 압력 센서 엘라스토머는 수입 재료, 대막 격리 프로세스, 압력 구멍이없는 시험 머리가 채택,측정 과정에 점착한 매체 차단이 없습니다., 화학 코팅, 페인트, 진흙, 아스팔트, 원유 및 기타 점성 매체 압력 측정 및 제어에 적합한 통합 구조 설계.
제품 특성:
- 다양한 압력 인터페이스 옵션
- 중형 스케일링을 방지하기 위해 위생적인 용도로 설계된
- 고 정밀성, 완전히 스테인리스 스틸 구조
- 청소가 쉬워요
- 316L로 비성식 가스와 액체를 측정하기에 적합합니다.
- 환경 보호 및 화학 산업에 이상적입니다.
- 해양 및 항공 산업에서 사용됩니다.
- 의약품, 바이오 의약품 및 식품 위생에 사용하기에 적합합니다산업.
성능 파라미터:
| 측정 범위 | 0~35Kpa...~20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
선택 예제:
주문 팁:
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5측정 매체의 특성에 따라 적절한 물질을 선택하여 압력 송신기에 대한 매체의 부식 효과를 방지합니다. 매체가 부식적 인 경우부식 저항 물질의 압력 송신기를 선택해야 합니다..
6측정의 정확성을 보장하기 위해 압력 송신기를 정기적으로 캘리브레이션하는 것이 좋습니다.캘리브레이션 기간은 사용 환경과 요구 사항에 따라 결정할 수 있습니다..
7실제 요구 사항에 따라 적절한 보호 수준을 선택합니다. 장비가 습기, 먼지 또는 다른 혹독한 환경에 노출 될 경우,더 높은 수준의 보호를 가진 압력 송신기를 선택.
8케이블이 올바르게 연결되었는지 확인하기 위해 장치의 표면을 정기적으로 청소합니다. 비정상적인 상태 (유출, 손상 등) 가 발견되면수리하거나 교체해야 합니다..
9평면 필름 압력 송신기는 긴 수명, 낮은 전력 소비, 설치 및 유지 보수의 장점이 있습니다.그러나 위의 사항은 여전히 사용 중에 정상 작동과 정확한 압력 측정을 보장하기 위해 주의를 기울여야합니다..
| 순서 가이드 | ||||||||
| BPHT24 | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| 제9조 | 표시 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| 측정 범위 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
