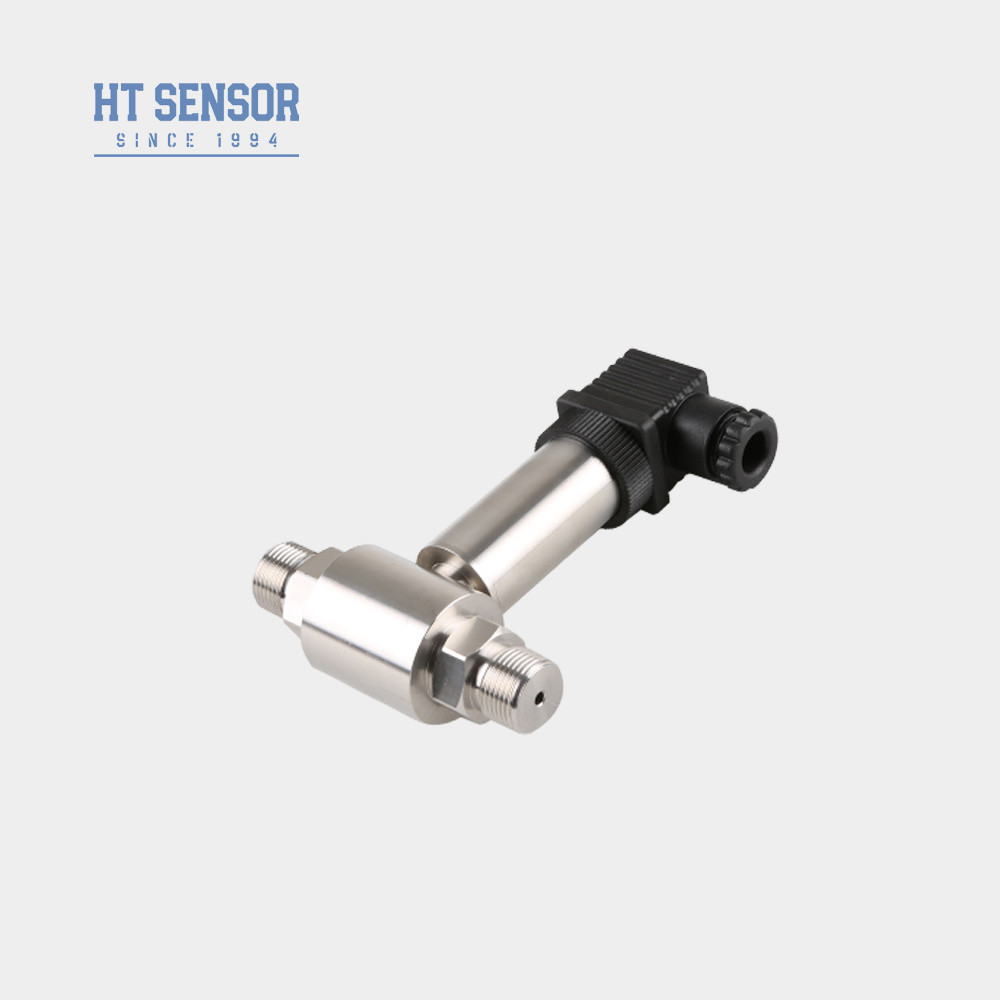

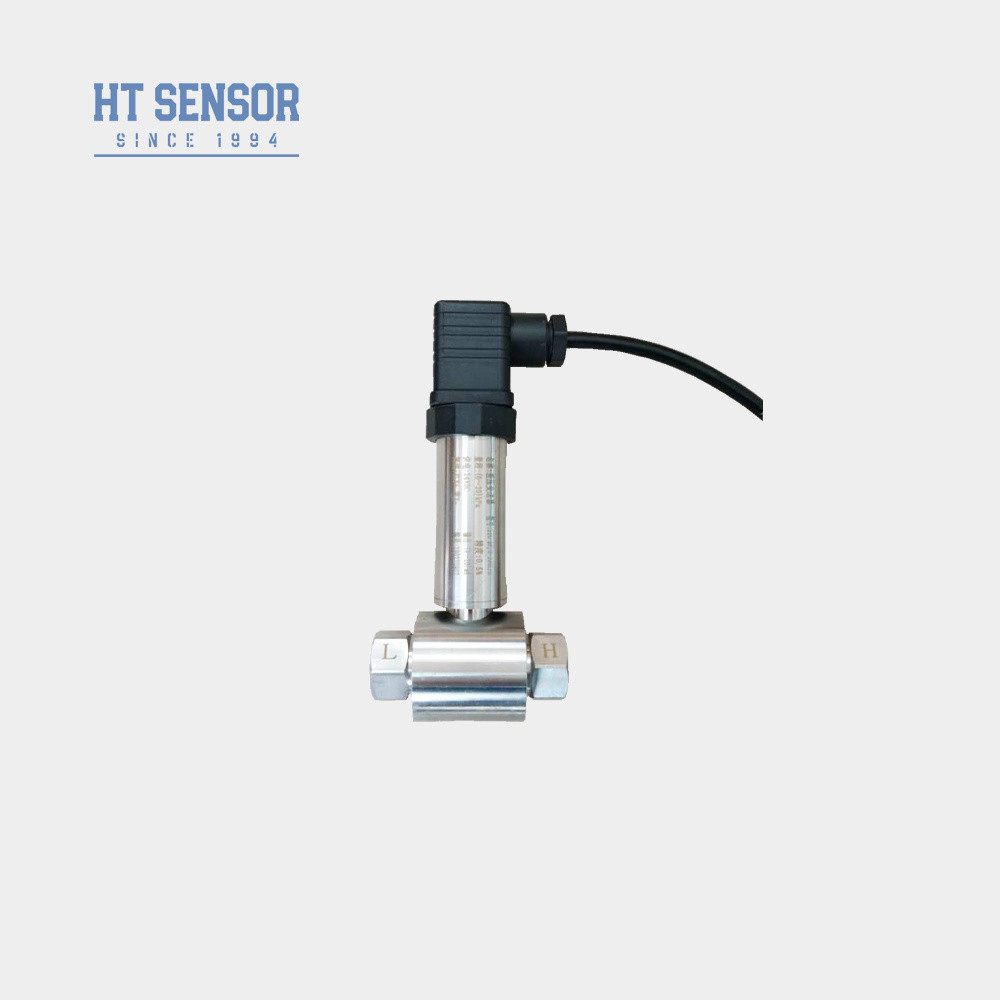

BP93420D-II DIN용 액체 테스트 차압 레벨 센서 차압 트랜스미터
Product Details
| 모델: | BP93420D II | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 24VDC(12-32VDC) | 출력: | 4-20mA 0-10v 등 |
| 소재: | 스테인리스 스틸 | 가닥: | 수컷과 여성 G1/4 M20*1.5 등 |
| 유압식: | 차차 압력 송신 센서 | 보호 클래스: | IP65 |
| 작업 온도: | 0-60C | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다 |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II 액체 테스트를 위한 DIN의 차차 압력 송신기
BP93420DIID이분법P재발송신기
이차 압력 송신기의 도입:
BP93420DII는 확산 실리콘 피에조 레시스티브 센서를 장착 한 차차 압력 송신기이며 파이프 라인 또는 충동 라인과의 연결을 위해 이중 압력 포트를 갖추고 있습니다.이 장치는 기체와 액체 매체에서 압력 차이를 측정하도록 설계되었습니다., 과압, 진공 및 거의 정적 조건을 처리 할 수 있습니다.
센서는 가해지는 압력으로 변형되는 고체 세라믹 대막을 사용하며, 그 결과 스트레스는 저항의 비례적인 변화를 발생시킵니다.이 신호는 하우스에 통합 된 전자 변환기로 처리됩니다., 표준화 된 010 V 또는 420 mA 신호를 출력합니다.
설치가 가닥 연결으로 용이해져 다양한 산업 및 위생용 용도에 적합합니다.전형적인 사용 사례는 난방 시스템에서 압력 차이를 모니터링하는 것 (공급 및 환전 라인 사이의) 을 포함한다., 필터, 팬, 압축기를 제어하는 것.
제품 특성1mm 또는 그 이상인
- 송신기 는 스테인레스 스틸 구조 설계 를 갖추고 있어 콤팩트 하고 설치 가 쉽다
- 그것은 엄격한 온도 보상과 노화 검사를 통해 안정적이고 신뢰할 수있는 성능을 보장합니다.
- 전기 인터페이스는 플러그인 또는 직접 배선 옵션으로 선택할 수 있습니다.
신청서1mm 또는 그 이상인:
- 석유, 화학, 전력 및 수리학과 같은 산업의 파이프라인에서 다양한 가스 또는 액체의 차차 압력을 측정하기에 적합합니다.
- 석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 파이프 라인 및 오븐 챔버의 압력 측정
| 성능 매개 변수1mm 또는 그 이상인 | |
|---|---|
| 측정 범위 | 0~10KPa...~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 보상 온도 | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0.5·4.5V | 5VDC |
| 주문 팁 |
1제품을 선택할 때 측정 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2신뢰성있는 작동을 보장하기 위해 측정 포인트와 송신기 사이에 3 밸브 분포기를 설치하는 것이 좋습니다.송신기의 양압 및 음압 챔버에 느리고 균일한 압력을 가하는 것을 보장합니다..
3설치 도중, 설치 위치가 제품에 미치는 영향을 최소화하기 위해 두 끝에서 압력 인터페이스를 수평으로 배치하는 것이 좋습니다.
4강한 진동, 즉각적인 충격 힘, 강한 전자기 간섭, 또는 전파 간섭과 같은 특별한 요구 사항,우리의 회사에 알리고 주문에 이러한 요구 사항을 지정하십시오
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa...~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
