| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | RoHS, ISO9001 |
| 모델 번호: | BP93420D II |
| 최소 주문 수량: | 1 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 5-8 평일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 3000 PC / 달 |
| 모델: | BP93420D II | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 5VDC 24VDC | 출력: | 0.5-4.5V 4-20mA 0-10v 그리고 기타 |
| 소재: | 스테인리스 스틸 | 가닥: | 끼워넣기형 |
| 유압식: | 차등 압력 | 보호 클래스: | IP65 |
| 작업 온도: | 0-60C | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다: | water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||

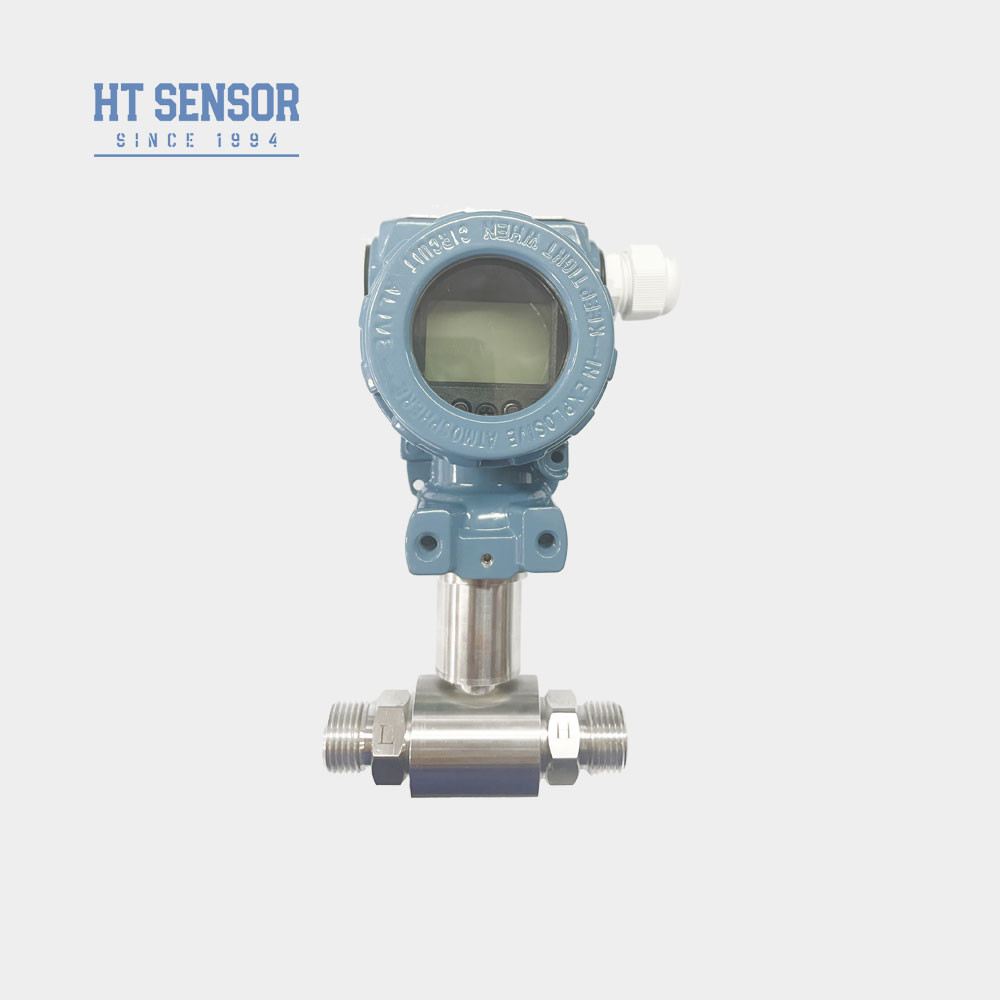

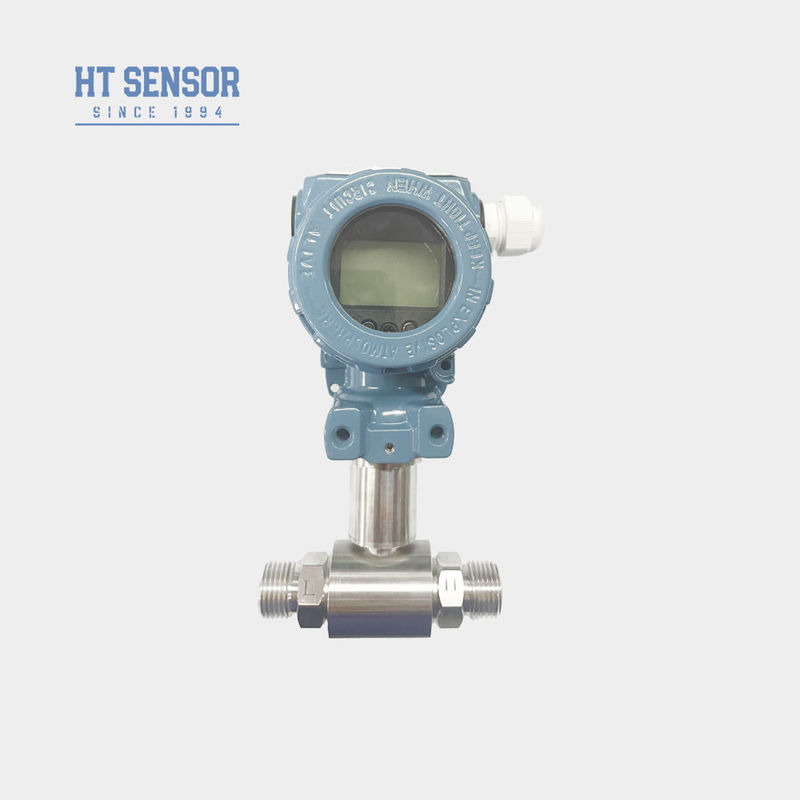

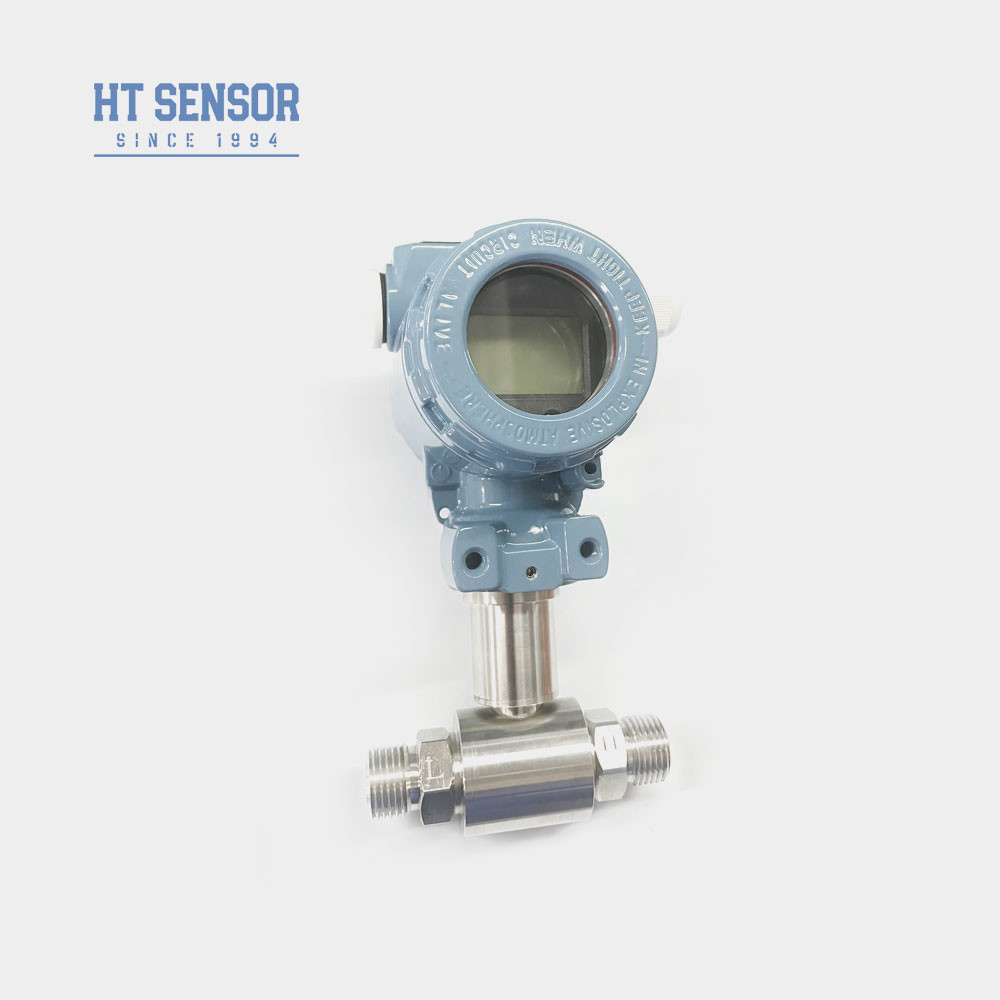

BP93420D-III 물과 기름에 대한 차차 압력 송신 센서
BP93420D제3조D이분법P재발송신기
이차 압력 송신기의 도입:
BP93420D-III 2088 분산 실리콘 압력 센서와 차차 압력 송신 센서측정 매체의 압력 차이는 센서의 양쪽에 있는 파동 대막에 위치할 때, 센서 칩 Wheatstone 브릿지의 출력 신호는 압력 차이와 좋은 선형 관계를 가지고 있으며 압력 차이는 정확하게 측정 될 수 있습니다.그것은 석유에 파이프 라인에서 다양한 가스 및 액체의 압력 차이 측정에 적합합니다.2088 구조 압력 송신기는 수입 압력 센서를 채택합니다. 레이저 저항 트림링을위한 컴퓨터 온도 보상통합 연결 상자 설계전용 터미널과 디지털 디스플레이를 갖추고, 쉽게 설치, 캘리브레이션 및 유지 보수.그리고 다양한 경우에 적합 모든 날씨 환경과 다양한 유체.
제품 특성소속이 있는 원자력:
신청서소속이 있는 원자력:
| 성능 매개 변수소속이 있는 원자력 | |
|---|---|
| 측정 범위 | 0~10KPa...~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 보상 온도 | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0.5·4.5V | 5VDC |
| 주문 팁소속이 있는 원자력 |
1제품을 선택할 때 측정 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2신뢰성있는 작동을 보장하기 위해 측정 포인트와 송신기 사이에 3 밸브 분포기를 설치하는 것이 좋습니다.송신기의 양압 및 음압 챔버에 느리고 균일한 압력을 가하는 것을 보장합니다..
3설치 도중, 설치 위치가 제품에 미치는 영향을 최소화하기 위해 두 끝에서 압력 인터페이스를 수평으로 배치하는 것이 좋습니다.
4강한 진동, 즉각적인 충격 힘, 강한 전자기 간섭, 또는 전파 간섭과 같은 특별한 요구 사항,우리의 회사에 알리고 주문에 이러한 요구 사항을 지정하십시오
| 주문 안내소속이 있는 원자력 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa...~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
