50.4mm 분산 실리콘 압력 센서 액체 테스트를 위한 고온 압력 센서 셀
Product Details
| 모델 번호.: | HT-IQT-B | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 또는 4개의 선 | 측정 매체: | 공기와 액체 |
| 디아: | 50.4mm | 산출: | 100mv+-30mv |
| 힘: | 1.5MA | 유형: | 분산 실리콘 압력 센서 |
| 출력 신호 유형: | 비슷한 물건 | 재료: | 스테인레스 스틸 |
| 맞춤화: | 사용 가능 | 맞춤형 요청 | ||
| 강조하다 |
50.4mm 분산 실리콘 압력 센서,분산 실리콘 압력 센서 고온,액체 테스트를 위한 고온 압력 센서 |
||
Product Description

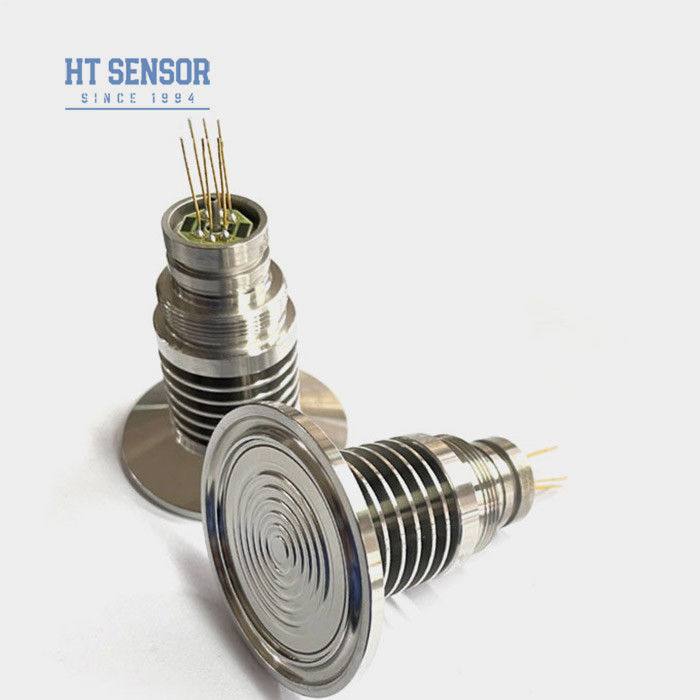

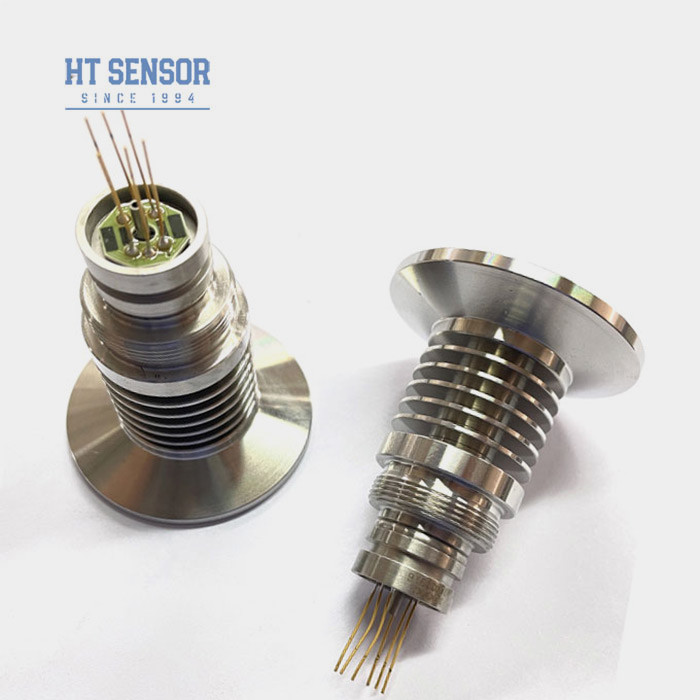

액체 테스트용 HT-IQT-B 50.4mm 고온 분산 실리콘 압력 센서
HT-IQT-B 피에조레시스티브실리콘압력 센서
고온 분산 실리콘 압력 센서 도입:
HT-IQT-B는 고온 확산 실리콘 압력 센서이며, 일회용 실리콘 오일 충전 기술을 사용하는 클램프 압력 센서입니다.비위생적이고 접착성 막힘고온 매체 측정에 적합한 히트 싱크 구조로 식품, 의약품, 와인 및 기타 건강 산업에서 널리 사용되며 측정 매체는 오염 될 수 있습니다.
특수 구조 및 크기의 제품은 사용자 정의 할 수 있습니다. 우리는 성숙한 대량 생산 라인을 가지고 있으며 생산 작업을 시간과 품질로 완료 할 수 있습니다.
신청서고온 분산 실리콘 압력 센서:
- 316L로 비성식 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 식품 및 음료 산업
- 산업 프로세스 제어
- 의약품 산업
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수고온 분산 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~220g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
