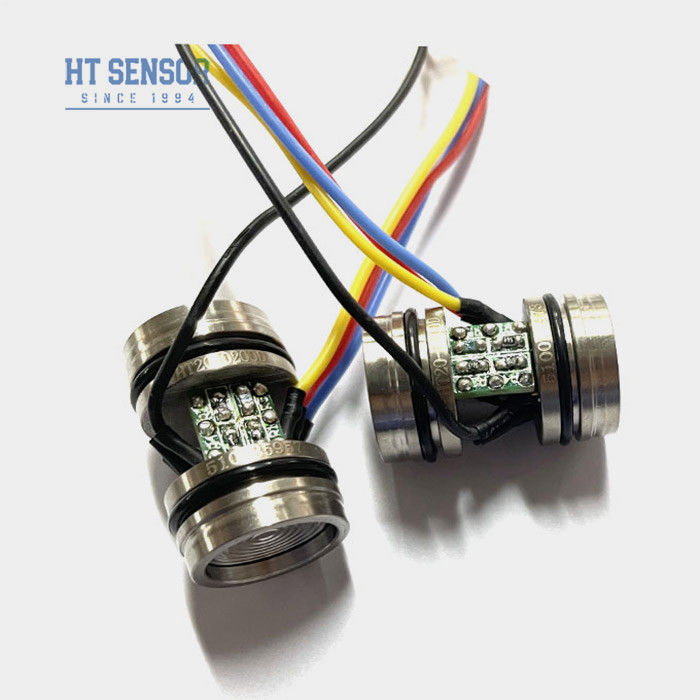

HT20V 분산 실리콘 압력 센서 10VDC 피에오레시스티브 차차 압력 센서 셀
제품 세부정보
| 모델 번호.: | HT20V | 와이어링 형식: | 4선 |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 맞춤형: | 맞춤형 |
| 힘: | 10VDC | 운송 패키지: | 판지 상자 |
| 유형: | 차동 압저항 압력 센서 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
HT20V 분산 실리콘 압력 센서,10VDC 분산 실리콘 압력 센서,10VDC 피에조레시스티브 차차 압력 센서 |
||
제품 설명

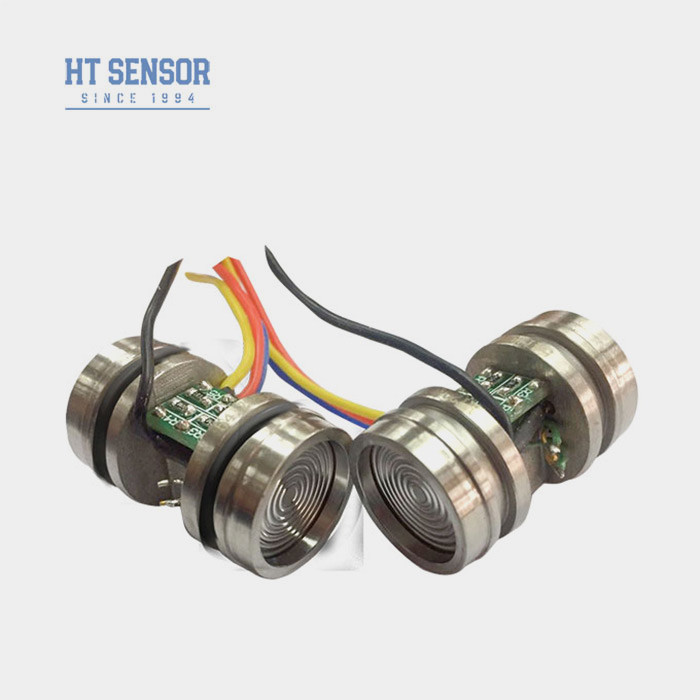

HT20V 10VDC 디퍼센셜 디퍼센셜 실리콘 압력 센서
차분분산 실리콘 압력 센서 도입:
HT20V는 차차 압력 센서입니다.이차압에 민감한 장치로, 스테인리스 스틸의 이중 파동 대막으로 분리되어 있습니다.정밀한 측정은 대막을 고립하고 압력 민감한 실리콘 요소에 실리콘 오일을 채우면서 달성됩니다.센서는 높은 안정성과 높은 정밀도를 가진 국제 고급 실리콘 압력 칩을 채택하고 스트레스 최적화로 설계된 합금 된 기반을 채택합니다.센서의 생산 과정에는: 패치, 금 와이어 접착, 필름 용접, 고 진공 오일 주입, 압력 순환 스트레스 완화, 고 온도 노화, 온도 보상 등일반 제품의 크기와 밀폐 방법은 동일한 종류의 국제 주류 제품과 일치합니다., 그리고 교환성이 좋습니다. 그들은 316L 스테인리스 스틸 호환 미디어의 차차 압력 및 레벨 측정에 널리 사용됩니다.
제품 특성디ферен셜 디프로이드 실리콘 압력 센서:
- 안정적이고 신뢰할 수 있는 성능
- 정적 압력에 대한 높은 저항성
- 비용 효율성
- 차차 압력 감지기
- 압력 계정 기구
- 액체 레벨 측정
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 가이어.
| 성능 매개 변수디ферен셜 디프로이드 실리콘 압력 센서: | ||||
| 측정 범위 | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 유형 | 맥스 | 단위 | ||
| 선형성 | ±0.15 | ±0.3 | % F.S | |
| 반복 가능성 | 0.05 | 0.1 | % F.S | |
| 히스테레시스 | 0.05 | 0.1 | % F.S | |
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| 보상된 임시 | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 작동 온도 | -20~80 | oC | ||
| 저장 온도 | -40~125 | oC | ||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | |||
| 폭발 압력 | 전체 규모의 5배 | |||
| 장기적 안정성 | 0.2 % | F.S/년 | ||
| 디아프라그마 재료 | 316L | |||
| 단열 저항 | 100VDC ≥200MΩ | |||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||
| 충격 | 100g, 11ms | |||
| 반응 시간 | ≤1ms | |||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||
| 채우기 매개체 | 실리콘 오일 | |||
| 무게 | ~45g | |||
| 매개 변수는 다음과 같은 조건에서 테스트됩니다: 10V의 일정한 전압과 25oC의 주변 온도 | ||||
| 도표 건설디ферен셜 디프로이드 실리콘 압력 센서 | |
| 차원 |  |
| 참고문서:출출 끝은 긍정적 인 단말입니다. 와이어 색상의 변경이있는 경우 정확한 정보를 위해 센서에 부착 된 라벨을 참조하십시오. | |
| 전기 연결 및 보상디ферен셜 디프로이드 실리콘 압력 센서 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
