BP93420D-II 오일 워터 디퍼런셜 압력 송신 센서 DIN 레벨 센서
Product Details
| 모델: | BP93420D II | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 5VDC 24VDC | 출력: | 0.5-4.5V 4-20mA 0-10v 그리고 기타 |
| 소재: | 스테인리스 스틸 | 가닥: | 끼워넣기형 |
| 유압식: | 차등 압력 | 보호 클래스: | IP65 |
| 작업 온도: | 0-60C | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다 |
스테인리스 스틸 차차 압력 송신 센서,DIN를 가진 차차 압력 송신 센서,여성 차차 압력 센서 |
||
Product Description

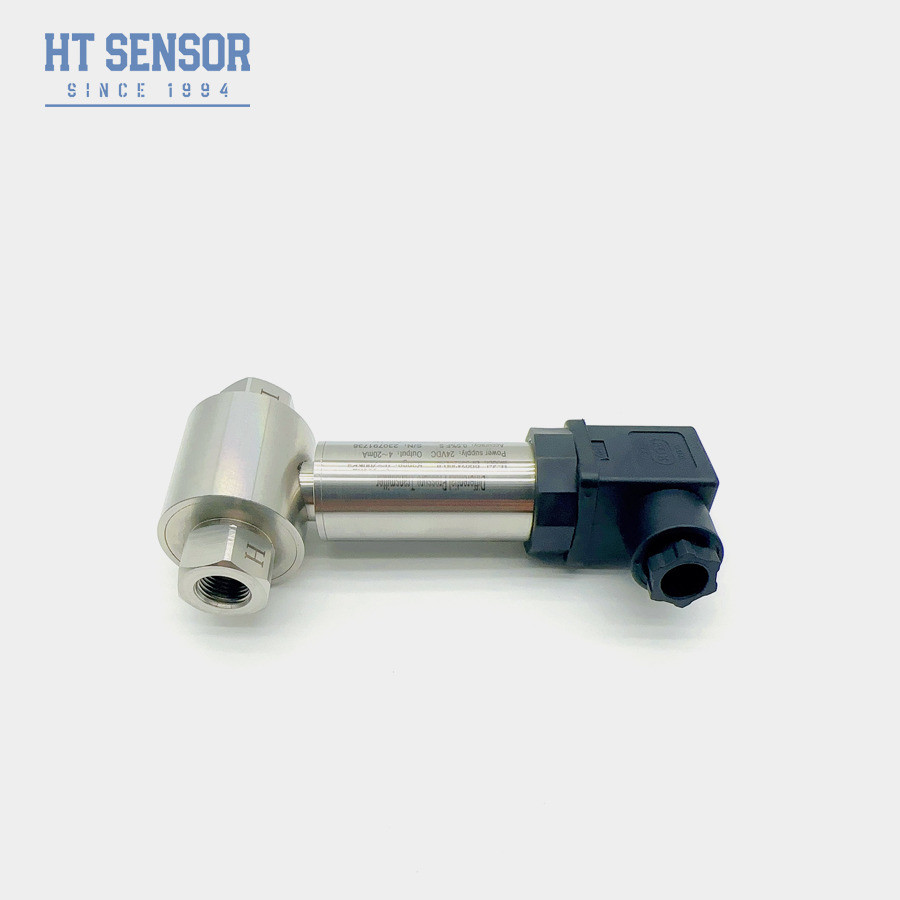

DIN이 있는 BP93420D-II 오일 수분 차압 트랜스미터 센서
BP93420DII D차압 P압력 트랜스미터
소개:
BP93420DII 차압 트랜스미터는 확산 실리콘 압력 저항 센서를 사용합니다. 측정 매체의 압력 차이가 센서의 반대쪽에 있는 골판 다이어프램에 가해지면 센서 칩의 휘트스톤 브리지 출력 신호는 압력 차이와 좋은 선형 관계를 가지며 압력 차이를 정확하게 측정할 수 있습니다. 석유, 화학, 전력 및 수문 산업과 같은 다양한 가스 및 액체의 파이프라인 응용 분야의 차압 측정에 적합합니다.
제품 특징:
- 트랜스미터는 스테인리스 스틸 구조 설계를 특징으로 하여 컴팩트하고 설치가 용이합니다.
- 엄격한 온도 보상 및 에이징 스크리닝을 거쳐 안정적이고 신뢰할 수 있는 성능을 보장합니다.
- 전기 인터페이스는 플러그인 또는 직접 배선 옵션으로 선택할 수 있습니다.
응용 분야:
- 석유, 화학, 전력 및 수문과 같은 산업의 파이프라인에서 다양한 가스 또는 액체의 차압 측정에 적합합니다.
- 석유, 화학, 야금, 발전 및 수문과 같은 산업 현장 공정에 적용
- 파이프라인 및 노실 압력 측정
| 성능 매개변수 | |
|---|---|
| 측정 범위 | 0-10KPa……~2MPa |
| 압력 유형 | 차압 |
| 단면 과부하 | ≤ 정격 범위의 3배 |
| 정압 | 정격 범위의 5배 또는 7MPa 중 최소값 |
| 정확도 @ 25℃ | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 히스테리시스 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 장기 안정성 | ±0.5%F.S/년(≤200KPa) ±0.2%F.S/년(＞200KPa) |
| 영점 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 스팬 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 보상 온도 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 작동 온도 | -30℃~80℃ |
| 보관 온도 | -40℃~100℃ |
| 진동 | 10g,55Hz ～ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | 본질 안전 및 방폭 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4선 |
| 0～10/20mA |
3선 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 주문 팁 |
1. 제품을 선택할 때 측정 매체가 제품의 접촉 부품과 호환되는지 확인하십시오.
2. 안정적인 작동을 위해 측정 지점과 트랜스미터 사이에 3밸브 매니폴드를 설치하여 트랜스미터의 양압 및 음압 챔버에 느리고 균일한 압력을 가하는 것이 좋습니다.
3. 설치 시 제품에 대한 설치 위치의 영향을 최소화하기 위해 양쪽 끝의 압력 인터페이스를 수평으로 배치하는 것이 좋습니다.
4. 강한 진동, 순간적인 충격력, 강한 전자기 간섭 또는 무선 주파수 간섭과 같은 특수 요구 사항의 경우 당사에 알리고 주문 시 이러한 요구 사항을 명시하십시오.
| 주문 가이드 | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구조 | |||||||
| DII | 차압 트랜스미터 | |||||||
| 측정 범위 | 0-10KPa……~2MPa | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 수컷 | |||||||
| J2 | G1/2 수컷 | |||||||
| J3 | G1/4 수컷 | |||||||
| J4 | 1/2 NPT 수컷 | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차압 | |||||||
