미니 실리콘 압력 전송 센서 오일 코어 압력 전송 4 20ma
Product Details
| 제품 모델: | BP157 | 범위: | 0~10KPa~20MPa |
|---|---|---|---|
| 출력: | 4-20mA /0.5-4.5VDC | 아큐레이: | 0.25% 또는 0.5% |
| 하우징 소재: | 304S.S | 보호 등급: | IP65 |
| 모델: | 1 | ||
| 강조하다 |
미니 실리콘 압력 송신 센서,압력 전송 센서 오일 코어 RoHs,오일 코어 압력 송신기 4 20ma RoHs |
||
Product Description

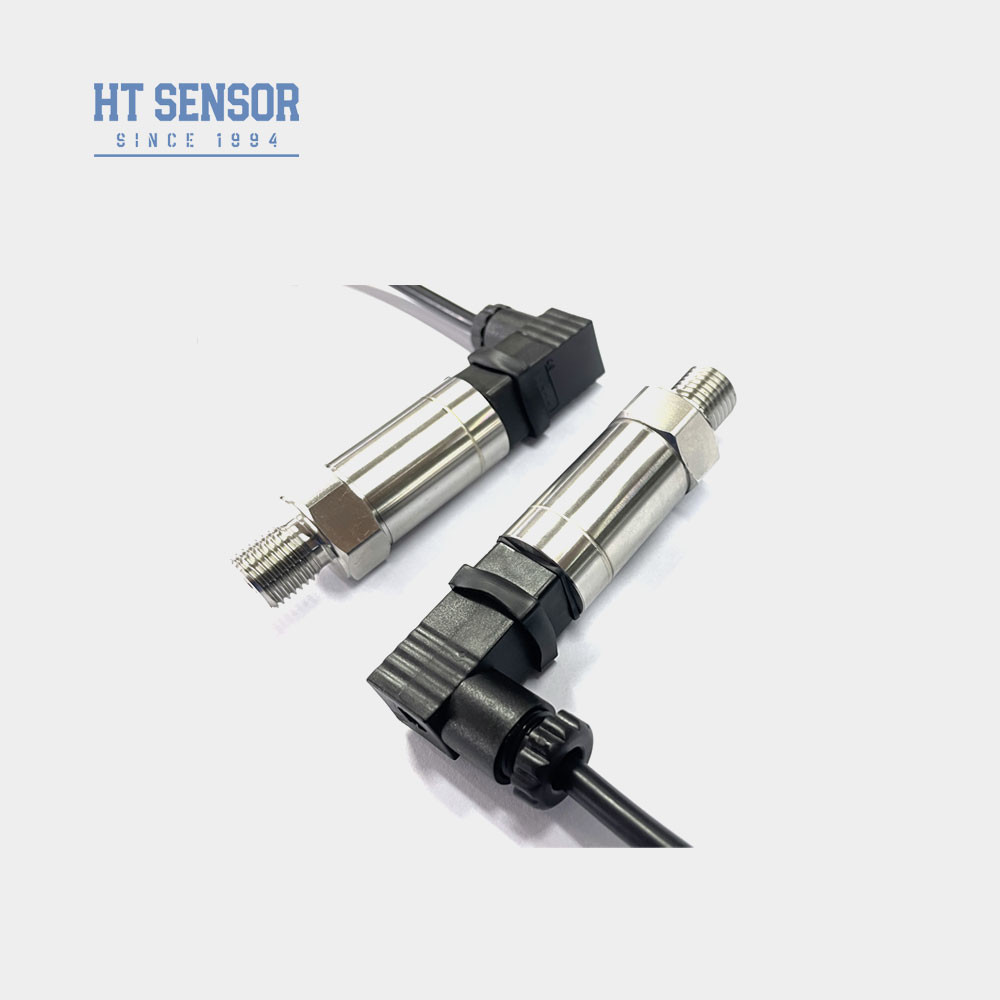

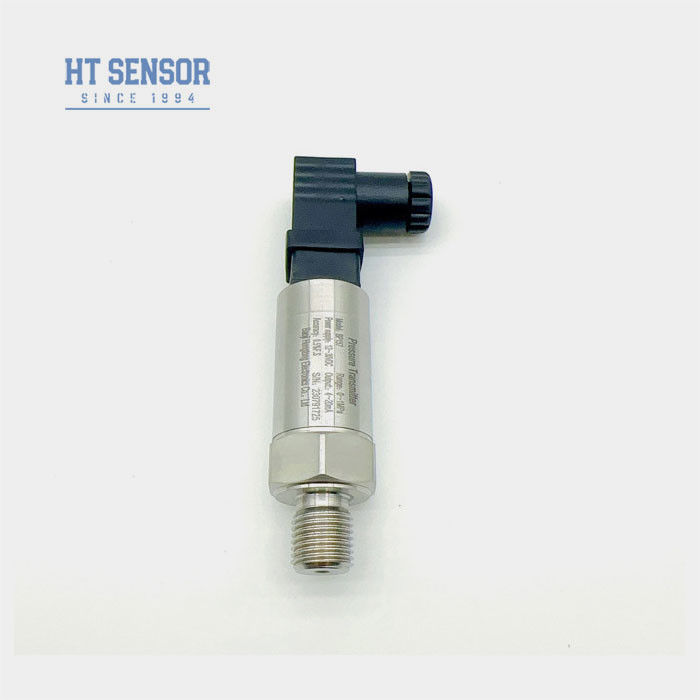

BP157 4-20mA 미니 실리콘 압력 격리 필름 오일 코어 압력 송신 센서
BP157 압력전달기
압력 송신기 센서 도입:
분산 실리콘 압력 송신 센서는 실리콘 물질로 만든 얇은 필름을 가지고 있습니다. 측정 된 압력이 대막에 작용하면 대막이 약간 변형됩니다.그리고 대막에 작은 저항의 시리즈가 있습니다피에조레시스티브라고 합니다. 피에조레시스티브의 저항 값의 변화를 초래하는 변형을 일으켜분산 실리콘 압력 송신기는 일반적으로 내장 브릿지 회로가 있습니다.다리는 여러 저항으로 구성되어 있는데, 그 중 하나가 피에조 저항성입니다. 피에조 저항성이 변하면 다리는 출력 전기 신호를 생성합니다.교량 출력 전기 신호의 변화를 측정하여, 측정 된 압력의 크기를 간접적으로 알 수 있습니다. 출력 신호는 아날로그 (전압 또는 전류와 같은) 또는 디지털 (디지털 코드와 같은) 일 수 있습니다.
압력 송신기 센서의 제품 특징:
- 넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
- IP65 보호 등급 스테인리스 스틸 구조
- 제로와 풀 스케일 조절
- 고 정밀, 모든 스테인레스 스틸 구조
압력 송신 센서의 응용:
- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
- 해양 및 항공 산업에 적용
- 석유, 화학, 금속공학, 발전 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 수압 및 공기 제어 시스템에서 사용됩니다.
압력 송신기의 성능 매개 변수:
| 측정 범위 | 0kPa 10kPa 5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.1kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V |
5VDC |
압력 송신기 센서의 순환
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장하는 것이 좋습니다.
5플루오로 고무 O 링의 가명 작동 온도 범위는 -20 °C에서 250 °C입니다. 제품의 작동 온도가 -20 °C 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
