1/8NPT 실리콘 압력 송신기 파이프 라인 압력 테스트용 수면 압력 센서
Product Details
| 모델 번호: | BP157 | 정확도: | ±0.5% |
|---|---|---|---|
| 연결 유형: | G1/4,1/4NPT, 1/8NPT | 출력 신호: | 4-20mA,0.5-4.5VDC |
| 전원 공급: | 24VDC,5VDC | 유압식: | 가이드 압력, 절대 압력, 밀폐 압력 |
| 프로세스 온도: | -20C~80C | 제품 이름: | 압력 트랜스미터 센서 |
| 보호 그레이드: | IP65 | 무게: | 0.2KG |
| 강조하다 |
1/8NPT 실리콘 압력 송신기,파이프라인용 실리콘 압력 송신기,파이프 라인용 수면 압력 센서 |
||
Product Description
실리콘 압력 송신 센서 파이프 라인 압력 테스트용 물 수준 센서

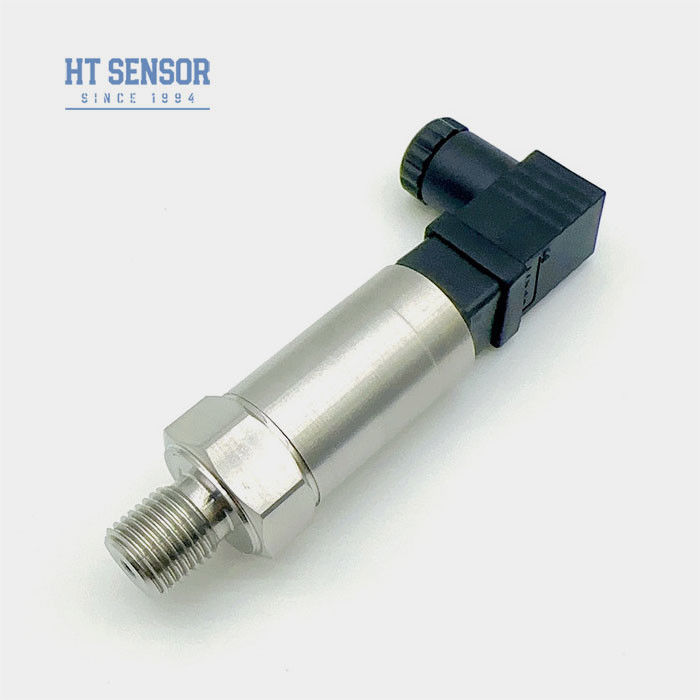

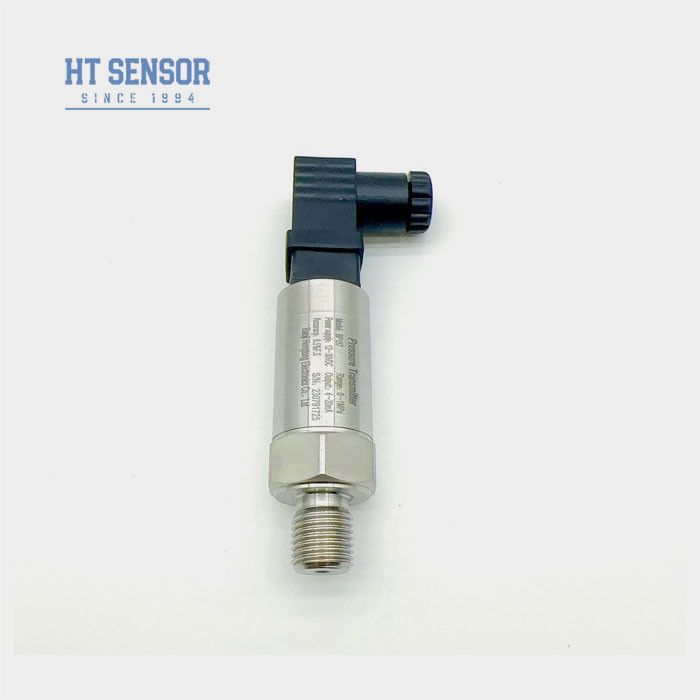

BP157 압력 송신기
압력 송신기 센서 도입:
BP15시리즈 압력 송신기는 HT시리즈 실리콘 압력 내성 격리막 기름으로 채워진 핵을 신호 측정 요소로 사용합니다.신호 처리 회로는 스테인레스 스틸 하우징 내부에 위치센서 신호를 표준 출력 신호로 변환합니다. 이 제품은 엄격한 테스트와 부품, 반품,안정적이고 신뢰할 수 있는 성능을 보장하기 위해.
제품 특징:
- 콤팩트하고 견고한 디자인
- 반전자기 간섭
- 완전 용접 밀폐
- IP65 보호
- 여러 출력 신호
응용 프로그램:
- 316L 스테인레스 스틸, 부식성 가스와 액체와 호환된다
- 석유화학 및 다른 산업 분야
- 공기 압축기, 진공장비
- 수압 및 공기 제어 시스템
성능 파라미터:
| 측정 범위 | 0kPa 10kPa 10MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 압력 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (일반), ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 온도 오류 - 0 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 온도 오류 -Span | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 보상 온도 | 0-50 °C (<35KPa), 0-70 °C (표준) -10~70 (개인용) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 주택 재료 | 304 SS |
| 디아프라그마 재료 | 316L SS |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 밀폐 재료 | 플루오라우머 또는 전체 용접 밀봉 |
| 무게 | ~0.20kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V | 5VDC |
주문 안내서:
| BP15X | 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 직출력 케이블 1.0 미터 | ||||||
| 7 | 미니 DIN 커넥터 | 8 | 히르슈만 커넥터 | ||||||
| 측정 범위 | 0kPa 10kPa 10MPa | ||||||||
|
(0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4·20mADC | S5 | 020mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
