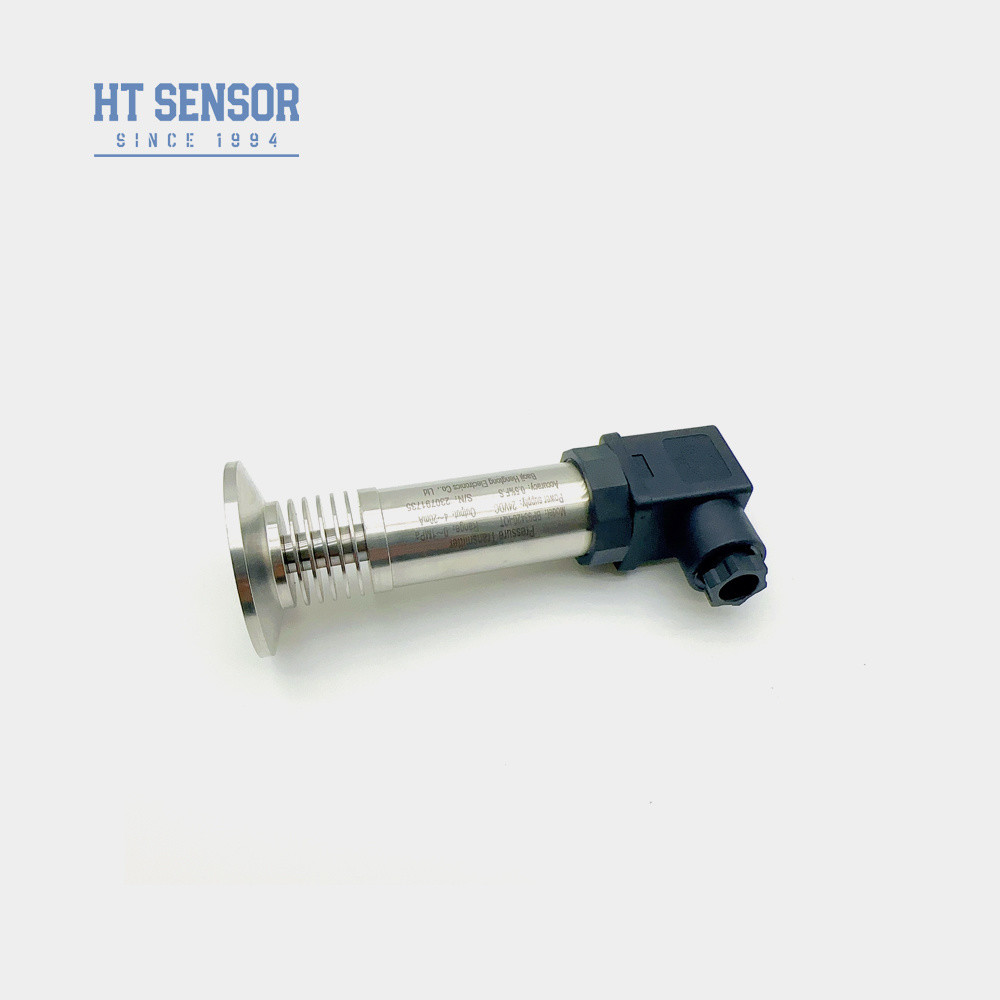

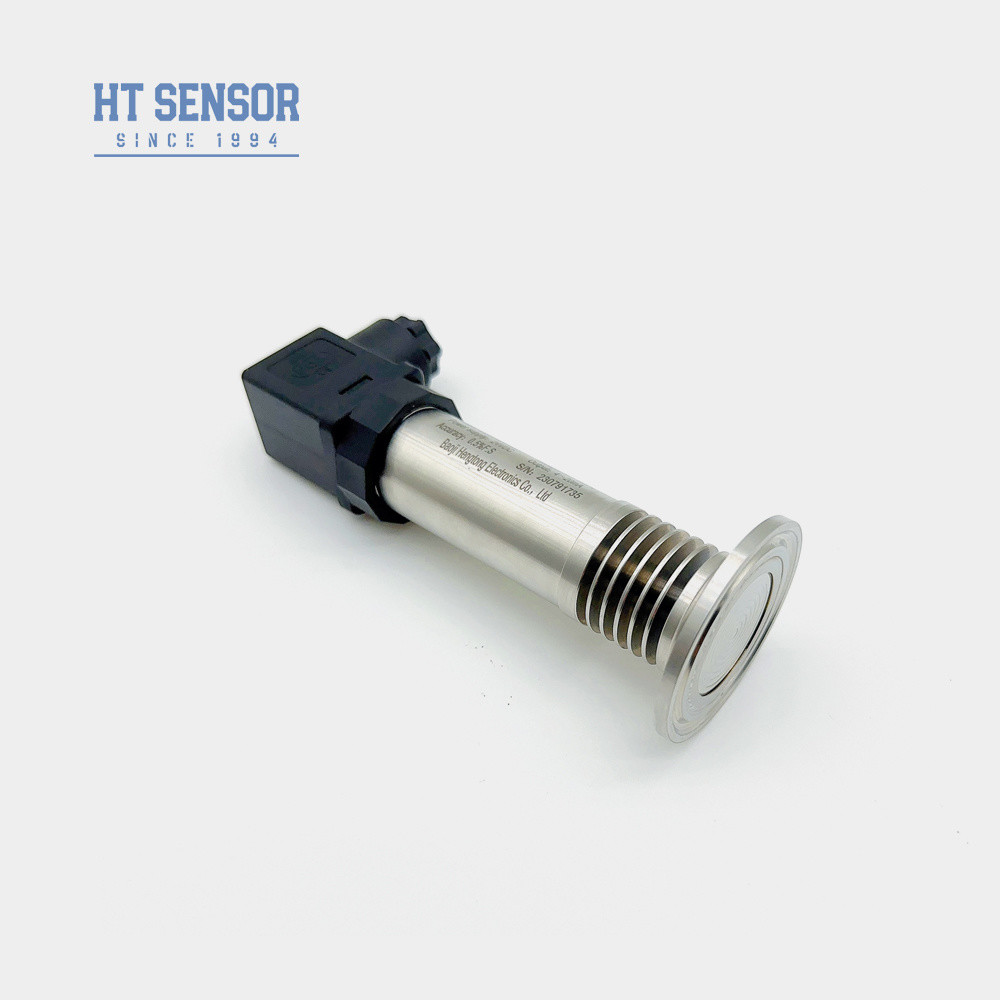

Hengtong 클램프 타입 OEM 압력 송신기 고온 저항 압력 센서
Product Details
| 모델 번호: | BP93420-IQT | 보호 등급: | IP65 |
|---|---|---|---|
| 하우징 소재: | SS304 | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 사양: | 실리콘 압력 센서 | 상표: | HT센서 |
| 원산지: | 바오지, 중국 | HS 코드: | 9026201090 |
| 구조형: | 확산형 실리콘 압력 트랜스미터 | 측정 매체: | 액체 |
| 정확도 급: | 00.5% | 압력 범위: | -100kPa...0kPa ~35kPa...3.5MPa |
| 사용자 정의: | OEM 및 ODM 사용 가능 | 모델: | BP93420-IQT |
| 강조하다 |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
제품 설명

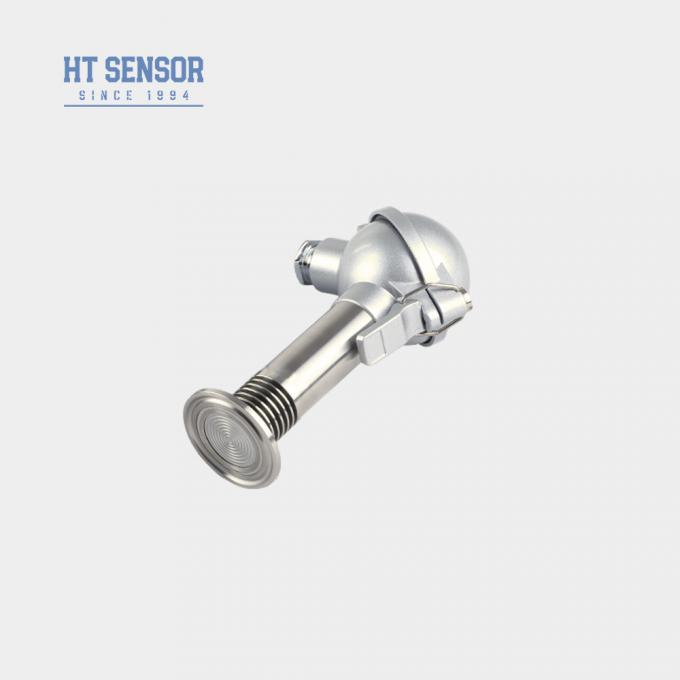

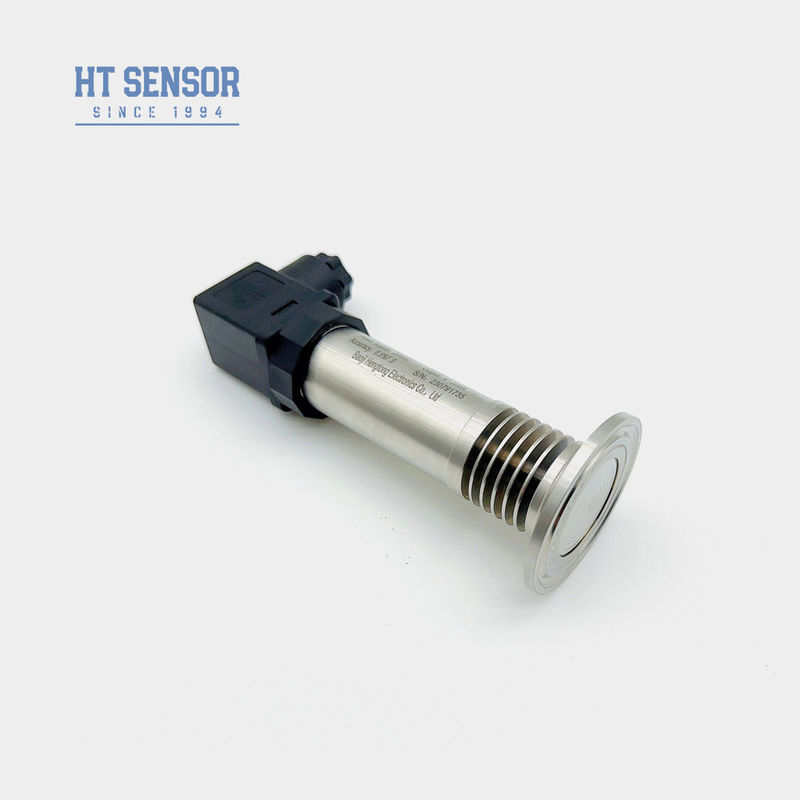

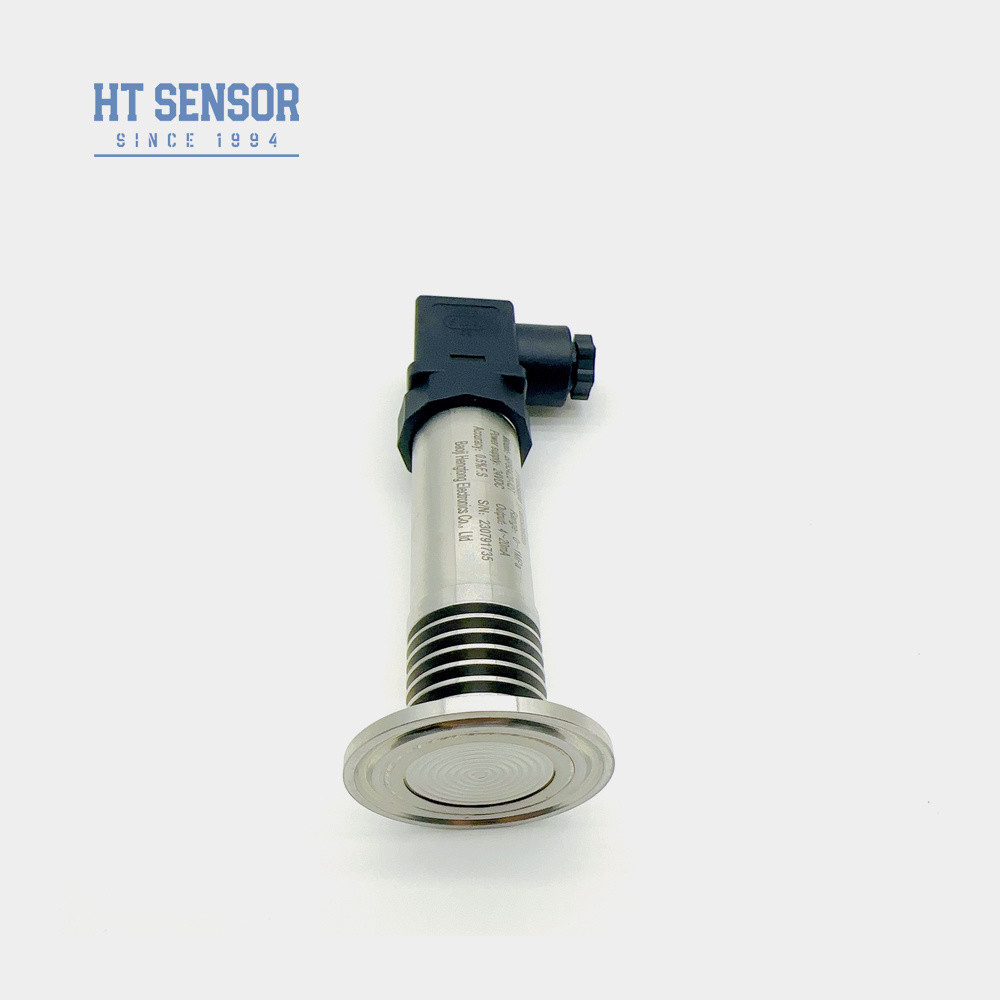

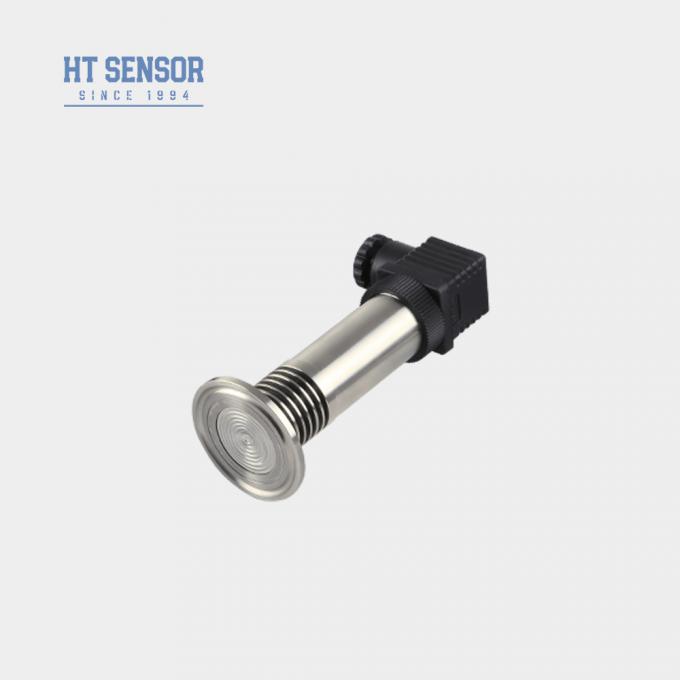

BP93420-IQT 압력 트랜스미터
소개:
BP93420-IQT 압력 트랜스미터는 HT 시리즈 실리콘 압력 저항 절연 오일 충전 코어를 신호 측정 요소로 사용합니다. 전체 금속 플러시 다이어프램과 공정 연결과의 직접 용접을 특징으로 하며, 공정 연결과 측정 다이어프램 간의 정확한 연결을 보장합니다. 전체 제품은 엄격한 테스트를 거쳤으며 안정적인 및 신뢰할 수 있는 성능을 보장하고 결정화 매체로 인한 압력 구멍 막힘 문제를 효과적으로 방지합니다.
제품 특징:
1. 넓은 측정 범위, 다양한 압력 인터페이스 옵션
2. 다양한 출력 신호 옵션
3. 조정 가능한 제로 및 전체 범위
4. 높은 정확도, 여러 개의 멸균 공정 연결
응용 분야:
1. 316L을 사용하여 부식성이 없는 가스 및 액체 측정에 적합
2. 멸균 처리를 위한 의료, 생명 공학 및 식품 위생 산업
3. 제지 및 화학 산업, 하수도 레벨 및 음료 캔 압력 측정에 사용 유압 및 공압 제어 시스템에 적합
| 성능 매개변수 | |
| 측정 범위 | -100kPa…0kPa ~ 35kPa…3.5MPa |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 | ≤ 정격 범위의 1.5배 |
| 정확도 @ 25ºC | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ≤0.1%FS |
| 히스테리시스 | ≤0.1%FS |
| 장기 안정성 | ±0.1%F.S/년(일반) ±0.2%F.S/년(최대) |
| 제로점 온도 드리프트 | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 전체 범위 온도 드리프트 | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상 온도 | 0-70ºC(≤10mpa, 맞춤형) |
| 작동 온도 | -20ºC~80ºC |
| 보관 온도 | -40ºC~120ºC |
| 진동 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 보호 등급 | IP65 |
| O-링 씰 | 불소 고무 |
| 무게 | ~0.3kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4선 |
| 주문 팁 |
- 재료 호환성
- 선택하기 전에 측정 매체가 제품의 습윤 재료와 화학적으로 호환되는지 확인하십시오.
- 방폭 모델 참고 사항
- 표준 방폭 구성은 기본적으로 디지털 디스플레이 헤드를 제외합니다.
- 디스플레이 헤드 전원 요구 사항
- LCD/LED 디스플레이가 장착된 트랜스미터의 경우 적절한 기능을 보장하기 위해 최소 20VDC 전원 공급 장치를 유지하십시오.
- 설치 모범 사례
- 작동 신뢰성을 보장하려면:
- 측정 현장에 피뢰기를 설치하십시오.
- 트랜스미터와 전원 공급 장치 모두에 대해 안전한 접지를 구현하십시오.
- 케이블 사양
- 기본 구성: 폴리에틸렌 케이블 없음.
- 대체 재료 사용 가능(PTFE/PVC) - 주문 시 지정해야 함.
- 특수 조건 요구 사항
- 응용 분야에 다음이 포함된 경우 기술 팀에 알리고 주문서에 명확하게 표시하십시오.
- 고진동 환경
- 과도 압력 충격
- 심각한 EMI/RFI 간섭
- 최적의 성능을 위해 주문 사양과 함께 완전한 응용 세부 정보를 제공하십시오.

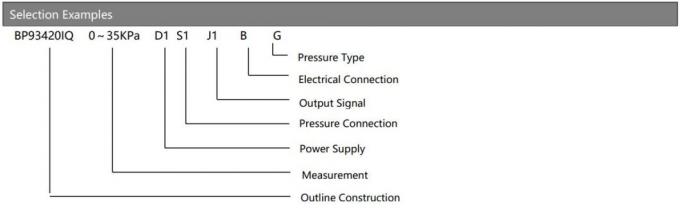

| 주문 가이드 | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구성 | |||||||

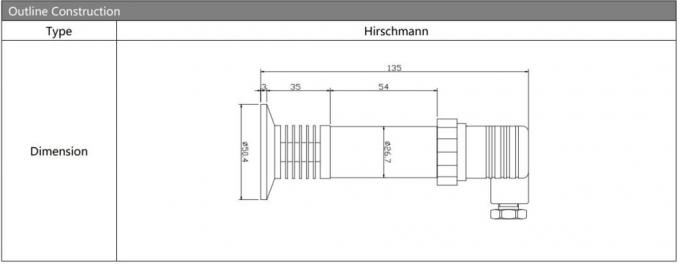

| IB | 일반 압력 트랜스미터 | IX | 디스플레이 압력 트랜스미터 | |||||
| IE | 내충격 항공 압력 트랜스미터 | IIC/III | 산업용 일반/디스플레이 압력 트랜스미터 | |||||
| IF | 방습 압력 트랜스미터 | IIE/IIIE | 일반/디스플레이 압력 트랜스미터 | |||||
| IN | 에어컨 전용 압력 트랜스미터 | |||||||
| IC | 고온 압력 트랜스미터 | |||||||
| IQ1/IQ2 | 대형 다이어프램/고온 압력 트랜스미터 | |||||||
| 측정 범위 | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa 또는 MPa | X: 실제 측정 범위 표시 | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

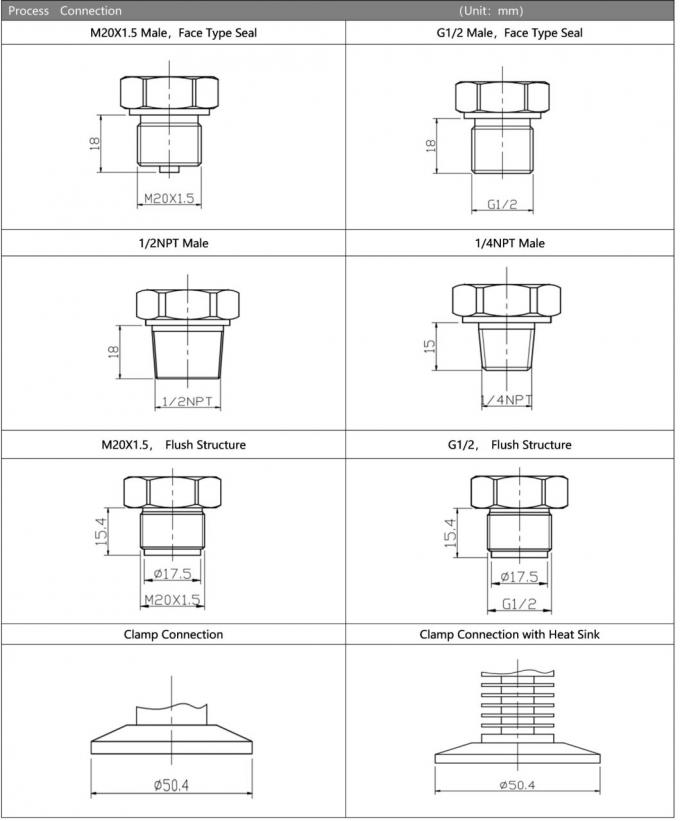

| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이싱 | |||||||
| B5 | 디스플레이가 있는 2088 산업용 케이싱 | |||||||
| B6 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 게이지 압력 | |||||||
| A | 절대 압력 | |||||||
| S | 밀봉된 기준 압력 | |||||||
FAQ:
1. Q: 압력 센서 트랜스미터의 특징은 무엇입니까?
A: 높은 정밀도, 내구성 및 뛰어난 성능. 맞춤형 제작 가능.
2. Q: 특수 사양을 맞춤 설정할 수 있습니까?
A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 설정할 수 있습니다. OEM 및 ODM 서비스를 제공합니다.
3. Q: 생산 능력은 어떻게 됩니까?
A: 당사의 제조 시설은 매달 최대 30,000개의 압력 센서 트랜스미터를 생산할 수 있으므로 대규모 주문의 요구 사항을 완벽하게 충족할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 보장하기 위해 사전에 영업팀에 문의하는 것이 좋습니다.
4. Q: 일반적인 배송 기간은 어떻게 됩니까?
A: 표준 모델의 경우 5~8일. 맞춤형 제품은 다를 수 있습니다.
5. Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?
A: 대량 주문 또는 장기 파트너의 경우 할인이 적용된 경쟁력 있는 가격.
6. Q: 제품의 보증은 무엇입니까? 그리고 애프터 서비스?
A: 당사의 보증 기간은 배송 후 24개월이며, 애프터 서비스는 24시간 이내에 귀하의 질문에 답변하고, PC 네트워크를 통한 원격 지침은 항상 가능합니다.
